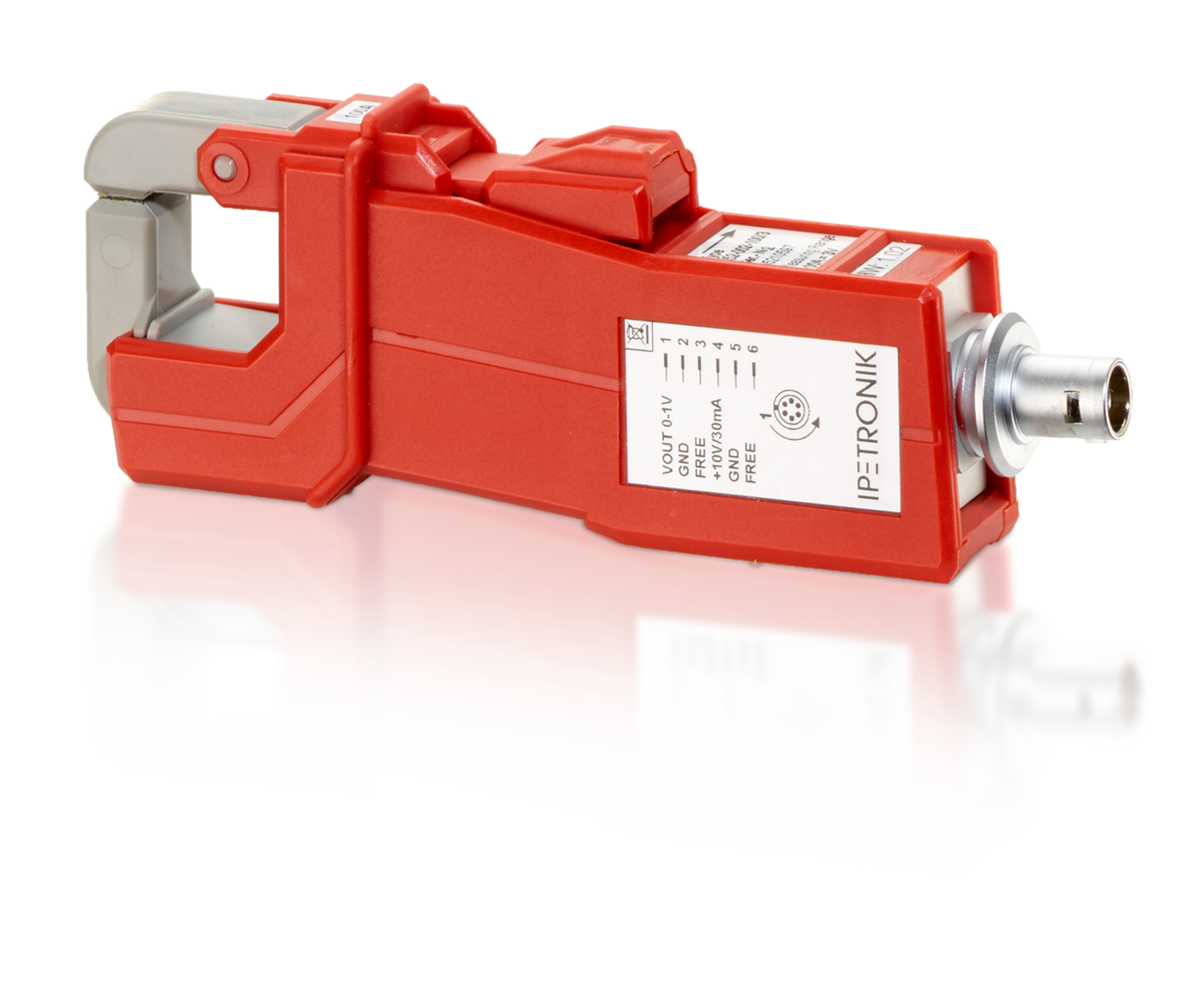

Stromzange

Stromzange zur Messung von Gleich- und Wechselstrom

Stromzange

Stromzange zur Messung von Gleich- und Wechselstrom
  • Strommessung bis 300 A
  • Mobile Strommessung gemäß der Norm IEC 1010-1
  • Status-LED zur Anzeige der Versorgungsspannung
  • Schlagfestes Kunststoffgehäuse
  • Direktanschluss an SENS-Module

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Technische Daten

Eingänge 1
Spannungsversorgung 10 … 18 VDC
Arbeits­temperatur­bereich -10 … 50 °C (-14 … 122 °F)
IP-Schutzart IP 40 (ISO 20653 - 2013)

Stromzange – Technische Daten

Als PDF herunterladen

Messeingang Hochvolt
* Sicherheitshinweise
Messeingang Strom
Genauigkeit 2 % (10 ... 120 A Bereich)
Messeingang CNT
Anzahl Eingänge
Speisung
Sensorspeisung
Gerät
Eingänge 1
Genauigkeiten
Spannungsversorgung 10 … 18 VDC
Leistungsaufnahme, typisch 6 W
Arbeitstemperaturbereich -10 … 50 °C (-14 … 122 °F)
Lagertemperaturbereich -20 … 60 °C (-4 … 140 °F)
IP-Schutzart IP 40 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit 5 … 80 %
Abmessungen B116 mm x H43 mm x T23 mm (4.57 in x 1.69 in x 0.91 in)
Gewicht 165 g (0.36 lb)
Gehäusematerial Thermoplast-Kunstoffgehäuse, rot
Leiterquerschnitt des Prüflings, max. 15 mm x 17 mm (0.59 in x 0.67 in)
Schutz gegen aggressive Flüssigkeiten
Elektrische Daten
Strommessbereich RMS (Typ 1) 1 … 100 A
Wandlungsverhältnis (I : U) 100 : 3, 300 : 1
Ausgangsspannung 0 … 3 V, 0 … 3 V
Strommessbereich RMS (Typ 2) 1 … 300 A
Genauigkeit 2 % (30 … 360 A Bereich)
Genauigkeit @ 400 Hz 3 %
Nullpunktabgleich Potentiometer
Frequenzbereich DC … 1000 Hz
Status-LED Versorgung
Minimaler Lastwiderstand 30 kΩ
Schutzklasse III nach Norm IEC 1010-1
Isolationsspannung 3 kV @ 50 Hz, 1 min. Dauer
Zubehör
Systemkabel 600-065 Adapter SENS FIPS 5p Cable LEMO 1B 6p/S, 600-898 SENS LEMO 1b 6p Kabel Verlängerung
