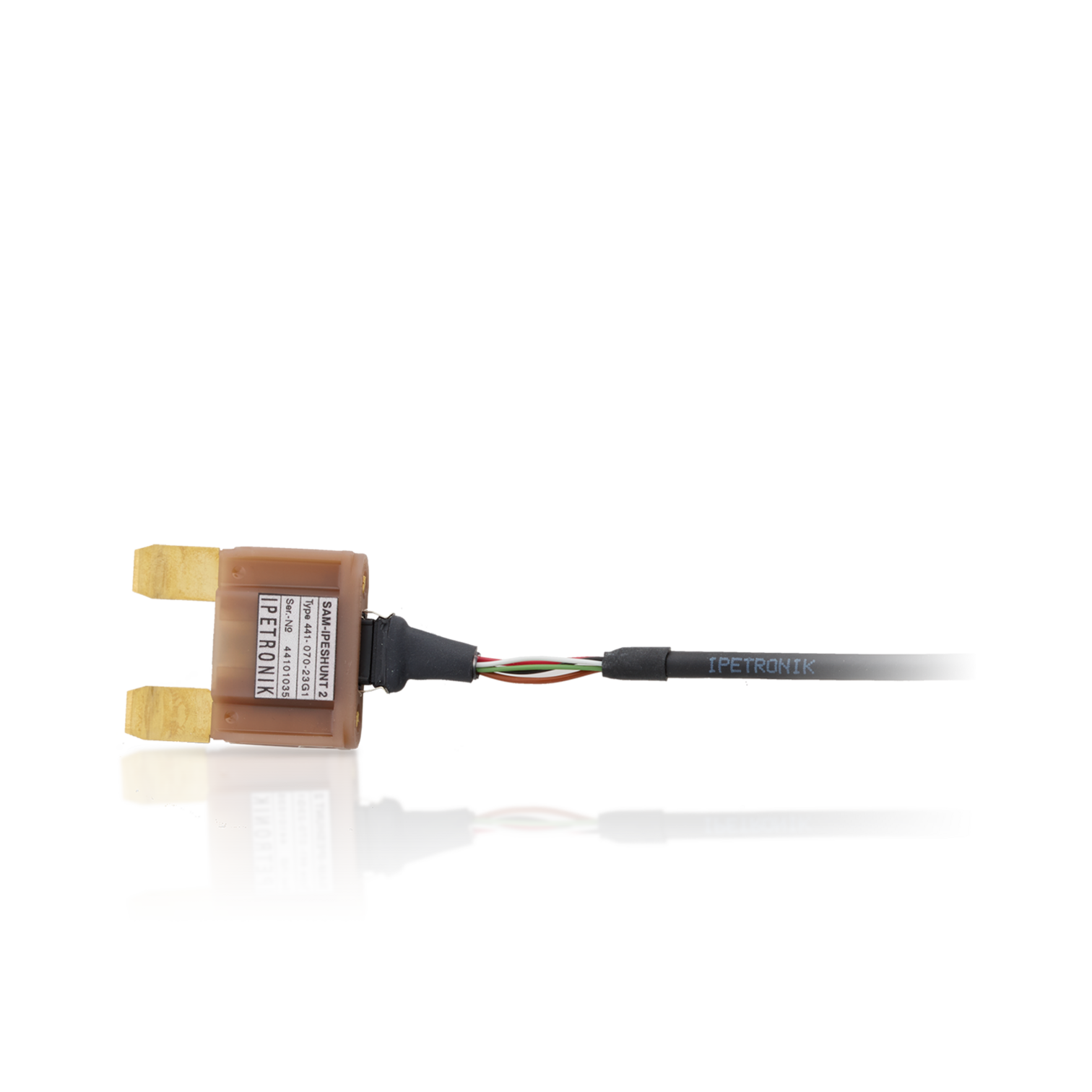

IPEshunt 2

Betriebsstrommessung über Kfz-Sicherungshalter

IPEshunt 2

Betriebsstrommessung über Kfz-Sicherungshalter
  • Montage am Sicherungshalter des Bordnetzverteilers
  • Betriebsströme bis 70 A
  • Normiertes Ausgangssignal 0 ... 1 V
  • Überlastsicher bis zum 1.5-fachen Nennstrom
  • Direktanschluss an SENS-Module

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Technische Daten

Eingänge 1
Spannungsversorgung 6 … 15 VDC
Arbeits­temperatur­bereich -40 … 85 °C (-40 … 185 °F)

IPEshunt 2 – Technische Daten

Als PDF herunterladen

Messeingang Hochvolt
* Sicherheitshinweise
IPEshunt
Messbereiche ±30 / 70 A (typabhängig)
Betriebsstrom ±30 A ±0 ... 1.0 V | 0.033 V/A
Betriebsstrom ±70 A ±0 ... 1 V | 0.014 V/A
Offset-Fehler bei Umgebungstemperatur 25 °C ±0.04 mV
Temperatureinfluss Offset ±1.2 µV/K
Temperatureinfluss Genauigkeit ±250 ppm/K
Überlastung Ausreichende Belüftung sicherstellen, Überhitzung vermeiden, Max. 1.5 x Nennstrom (Pulsdauer max. 1s)
3 dB-Grenzfrequenz 80 Hz (Version 30 A)
Messeingang Strom
Genauigkeit bei Umgebungstemperatur 25 °C ±1 % vom Messwert
Messeingang CNT
Anzahl Eingänge
Speisung
Sensorspeisung
Gerät
Eingänge 1
Genauigkeiten
Spannungsversorgung 6 … 15 VDC
Leistungsaufnahme, typisch < 4 mA
Arbeitstemperaturbereich -40 … 85 °C (-40 … 185 °F)
Lagertemperaturbereich -55 … 125 °C (-67 … 257 °F)
Abmessungen B30 mm x H35.5 mm x T9mm (1.02 in x 1.40 in x 0.35 in)
Gewicht 8 g (0.28 oz)
Gehäusematerial Kunststoff
Schutz gegen aggressive Flüssigkeiten
Elektrische Daten
Status-LED
Zubehör
Eingangskabel 600-102 SENS LEMO 1B6p Kabel IPESHUNT 1 / 2, 600-106 SENS FIPS 6p IPEshunt 1 / 2, 600-105 STG LEMO 1B7p Kabel IPESHUNT 1 / 2
