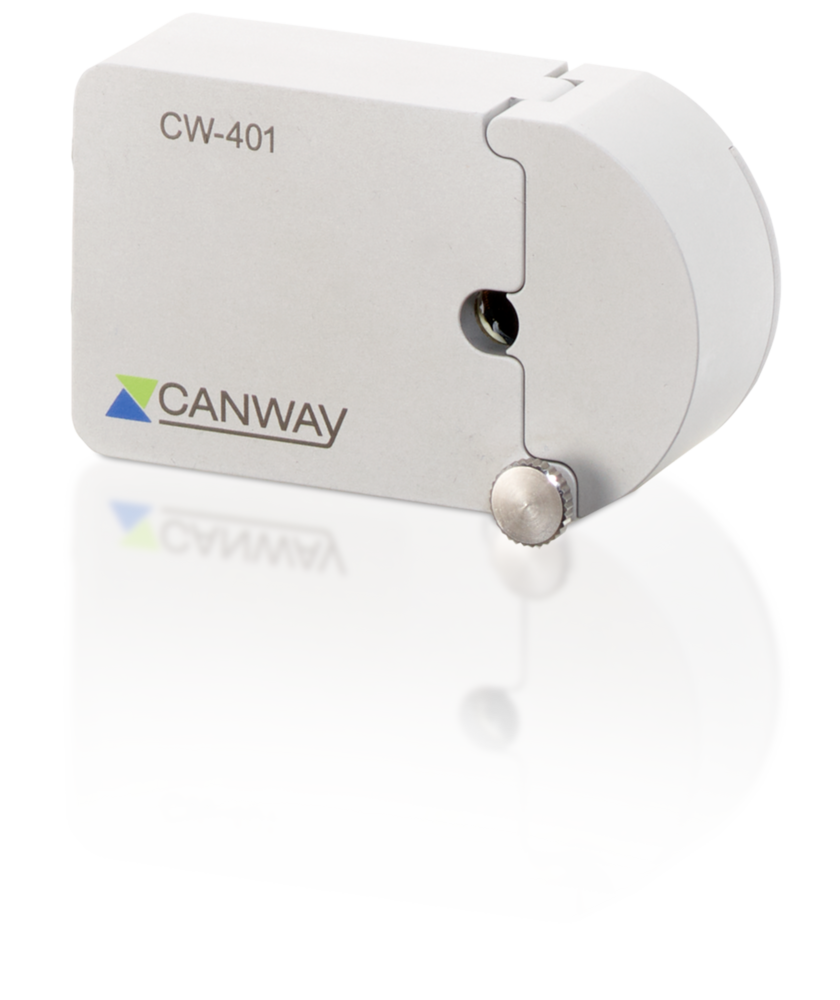

CANWAY-CW

Stromzange mit CAN-Bus-Ausgang

CANWAY-CW

Stromzange mit CAN-Bus-Ausgang
  • Kontaktlose Messung von Gleichstrom
  • Messbereiche: ±10, 30, 50 A
  • Anwendungsbereich nach CAT I (Messspannung max. 48 V)
  • Konfiguration mit IPEmotion PlugIn CANWAY
  • Für den direkten Einbau in den Motorraum konstruiert
  • Werkzeuglose Verbindungstechnik
  • Kompakte und robuste Geräte für extreme Anforderungen

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Technische Daten

Genauigkeit 1 % (zzgl. ± 50 mA relativ zum Messbereich)
Kanal-Abtastraten 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 / 500 / 1000 / 2000 Hz
Eingänge 1
Spannungsversorgung 9 … 30 VDC
Arbeits­temperatur­bereich -20 … 110 °C (-4 … 230 °F)
IP-Schutzart IP 65 (ISO 20653 - 2013)

CANWAY-CW – Technische Daten

Als PDF herunterladen

Messeingang Hochvolt
* Sicherheitshinweise
Messeingang Strom
Messbereiche ±10 / 30 / 50 A
Genauigkeit 1 % (zzgl. ± 50 mA relativ zum Messbereich)
Auflösung 1 mA
Spezialfunktionen Mittelwert, Temperaturkompensation, Remanenzkorrektur, Offset-Abgleich, auch während der Messung
Messeingang allg. Eigenschaften
Kanal-Abtastraten 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 / 500 / 1000 / 2000 Hz
Summenabtastrate 2 kHz
Messeingang CNT
Anzahl Eingänge
Speisung
Sensorspeisung
Gerät
Eingänge 1
Genauigkeiten
Spannungsversorgung 9 … 30 VDC
Leistungsaufnahme, typisch 0.5 W
Arbeitstemperaturbereich -20 … 110 °C (-4 … 230 °F)
Lagertemperaturbereich -40 ...120°C (-40 ...248°F)
IP-Schutzart IP 65 (ISO 20653 - 2013)
Abmessungen B38 mm x H21.5 mm x T65 mm (1.50 in x 0.85 in x 2.56 in)
Gewicht 100 g (0.22 lb)
Konfigurations-Schnittstelle Highspeed-CAN
Datenübertragungsrate Software einstellbar bis 1 Mbit/s (ISO 11898-2)
Gehäusematerial Aluminium
Leiterquerschnitt des Prüflings, max. 6.1 mm (0.24)
Ausgangsbuchsen 2x LEMO 0B,9-pol./P,30°
Schutz gegen aggressive Flüssigkeiten
Elektrische Daten
Status-LED
Zubehör
Systemkabel 620-561 M-PWR Term Kabel Büschel, 620-567 M-CAN/PWR Term Kabel SubD/S, Büschel, 620-560 M-CAN Kabel, 620-502 M-CAN Kabel SUBD/S Term., M-CAN-ABS
