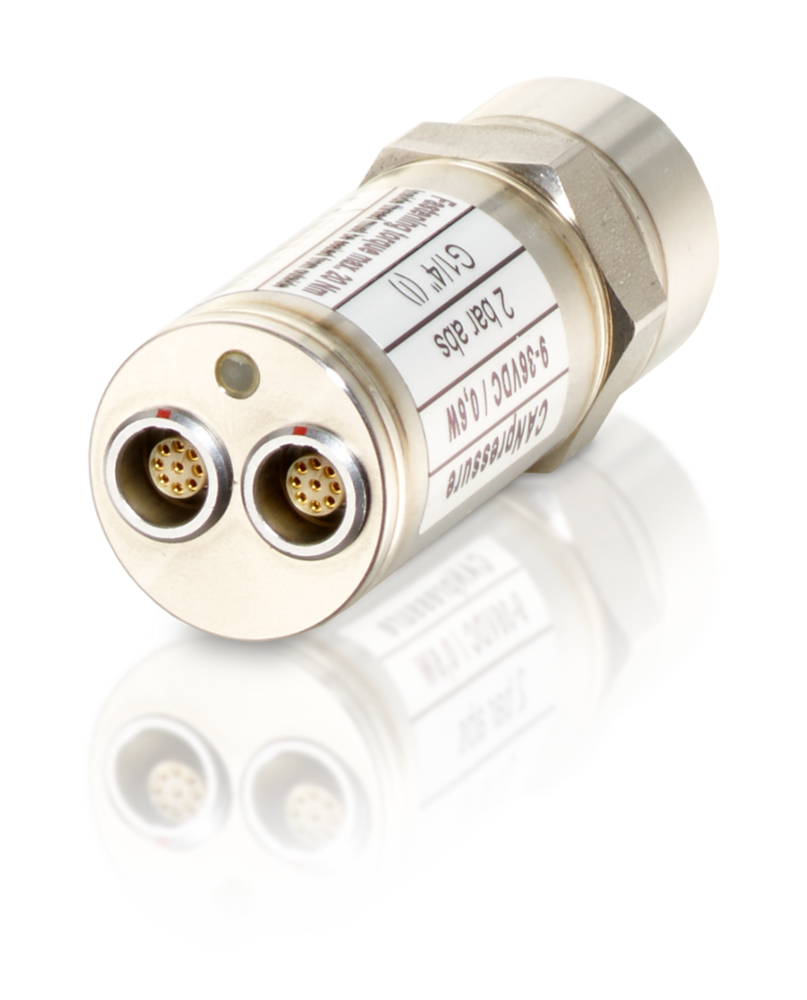

CANpressure
Drucksensor mit CAN-Ausgang für Automotive-Anwendungen
Besondere Eigenschaften
- Messung von Absolut- oder Relativdruck im Bereich 1 … 150 bar
- Integrierter Fühler zur Messung der Temperatur am Druckmesspunkt
- Messdatenausgabe auf CAN
- Galvanische Trennung (Kanal, CAN, Versorgung, Gehäuse)
- Für den direkten Einbau in den Motorraum konstruiert
- Kompakte und robuste Geräte für extreme Anforderungen
Technische Daten
| Messeingang Druck | |
|---|---|
| Messbereich Druck | 0 … 1 / 2 / 5 / 10 / 25 / 50 / 100 / 150 / bar (relativ / absolut) |
| Genauigkeit bei Umgebungstemperatur -40 … 125 °C | 0.5 % FS (gesamter Messbereich / TEB Total Error Band) |
| Temperaturbereich Medium (Gas oder Flüssigkeit) | -50 … 150 °C (-40 … 302 °F) |
| Genauigkeit Temperaturmessung im Bereich -40 … 150 °C | ±3 K |
| Gewindegrößen für absolut Druck | M8 Innengewinde: 1 / 2 / 5 / 10 / 25 / 50 / 100 / 150 bar, M10 Außengewinde: 2 / 5 / 10 / 25 / 50 / 100 / 150 bar, M10 Innengewinde: 5 / 100 / 150 bar, G1/4 Außengewinde: 2 / 5 / 10 bar, G1/4 Innengewinde: 2 / 5 / 10 / 25 bar, 1/8"NPT Innengewinde: 10 / 50 bar, 7/16UNF Außengewinde: 10 / 25 / 50 bar |
| Gewindegrößen für relativ Druck | M8 Außengewinde: 2 / 5 bar, M8 Innengewinde: 1 / 5 / 10 / 25 bar, M10 Außengewinde: 1 / 2 / 5 / 10 / 25 / 50 / 100 / 150 bar, M10 Innengewinde: 1 / 2 / 10 / 100 bar, M14 Außengewinde: 2 / 5 / 10 / 25 / 50 bar, G1/4 Außengewinde: 1 / 2 / 5 / 10 bar, G1/4 Innengewinde: 1 / 2 / 5 / 10 / 50 bar, 1/8"NPT Innengewinde: 1 / 2 / 10 / 50 bar |
| Messeingang allg. Eigenschaften | |
| Spezialfunktionen | Offset-Abgleich nach Gruppen, auch während der Messung |
| AD-Wandler | 16 bit / SAR (successive approximation register) |
| Interne Abtastrate | 10 kHz |
| Kanal-Abtastraten | 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 / 500 / 1000 / 2000 Hz |
| Summenabtastrate | 2 kHz |
| Hardwarefilter (schaltbar) | 1.2 kHz, Butterworth (8-Pol), Genauigkeit 10 % |
| Softwarefilter-Typen | Butterworth, Elliptic (8-Pol), Bessel |
| Softwarefilter (DSP einstellbar) | 6 / 7.5 / 9.96 / 15 / 30 / 39.96 min, 1 / 1.25 / 1.67 / 2.5 / 5.0 / 6.67 / 10 / 12.5 Hz, 16.67 / 25 / 50 / 66.7 / 100 / 125 / 166.67 / 250 / 500 Hz, Genauigkeit 0.05 % |
| Gerät | |
| Eingänge | 1 |
| Spannungsversorgung | 6 … 36 VDC |
| Schaltschwellen der Betriebsspannung | Ein 6 VDC (±0.3) / Aus 6 VDC (±0.3) |
| Leistungsaufnahme, typisch | 0.7 W |
| Arbeitstemperaturbereich | -40 … 125 °C (-40 … 257 °F) |
| Lagertemperaturbereich | -55 … 150 °C (-67 … 302 °F) |
| IP-Schutzart | Relativ IP 52 / absolut IP 65 (ISO 20653 - 2013) |
| Relative Luftfeuchtigkeit | 5 ... 95 % |
| Abmessungen | L76 mm x Ø 24 mm (2.99 in x 0.94 in) variierend nach Anschluss |
| Gewicht | 120 g (0.26 lb) |
| Konfigurations-Schnittstelle | Highspeed-CAN |
| Datenübertragungsrate | Software einstellbar bis 1 Mbit/s (ISO 11898-2) |
| Gehäusematerial | Edelstahl 4435 |
| Schlüsselweite | 24 mm (0.94 in) |
| Anzugsdrehmoment | 17 … 23 Nm |
| Status-LED | Ja |
| Schnittstellen | |
| Zulässiger Druck | 3 x Messbereich / Berstdruck > 200 bar |
| Zubehör | |
| Systemkabel | 620-560 M-CAN Kabel, 620-561 M-PWR Term Kabel Büschel, 620-502 M-CAN Kabel SUBD/S Term., 620-567 M-CAN/PWR Term Kabel SubD/S, Büschel, M-CAN-ABS |
