IPEvalve

Komponentenprüfstand zur Validierung von Ventilen

IPEvalve

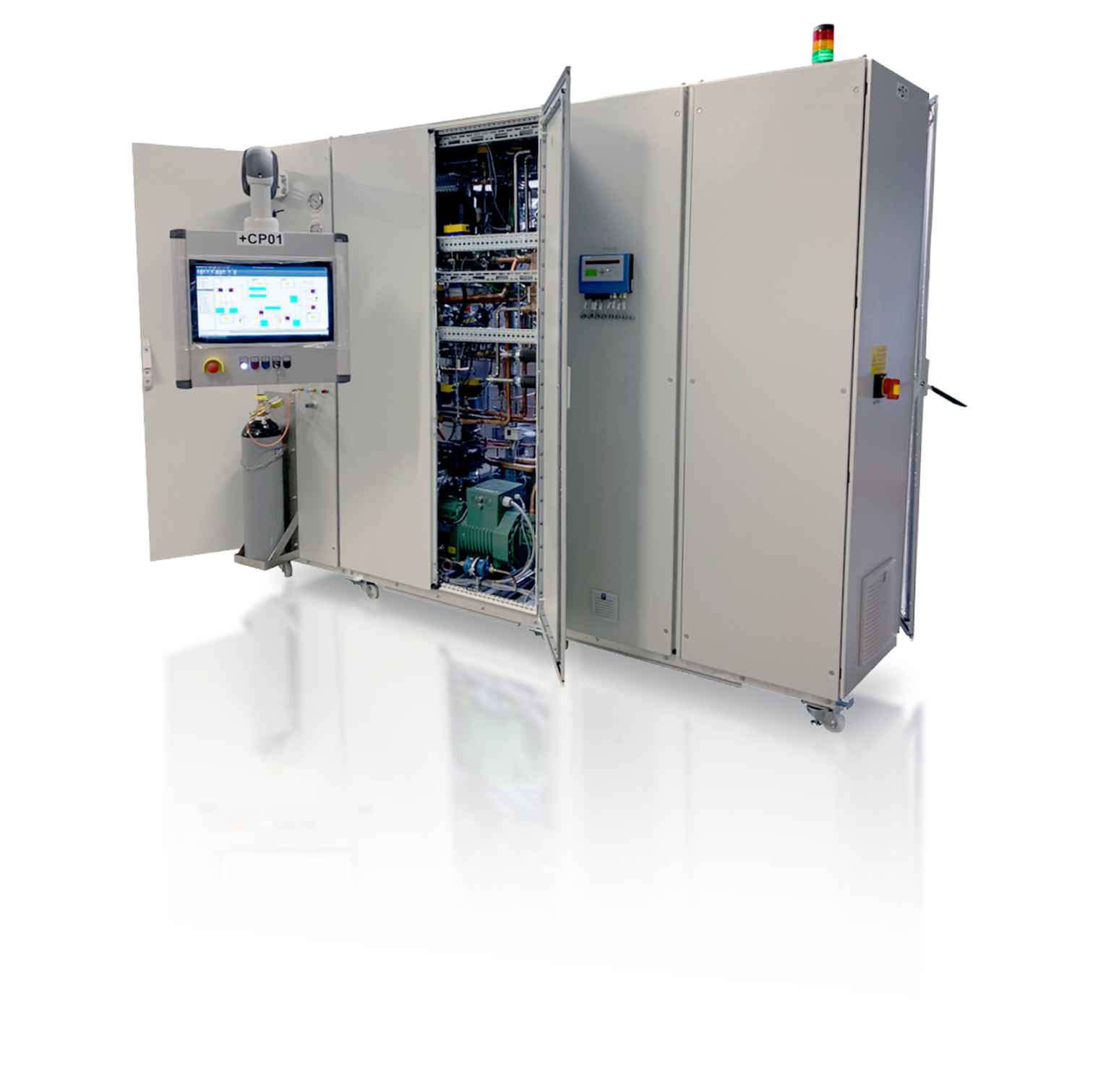

Der nach höchsten Ansprüchen entwickelte IPEvalve Komponentenprüfstand dient der Durchführung von automatisierten Leistungs- oder Dauerlaufprüfungen für verschiedene Arten von Ventilen aus dem Kältemittelkreislauf für Automotive-Anwendungen. In der Ausführung für Funktionsprüfungen enthalten ist eine Einrichtung zur Messung sowie Regelung der Ölumlaufrate (OCR) an einzelnen Stellen im Kreislauf. In der Ausführung für Dauerlaufprüfungen entfällt diese Funktion. Regelbar sind neben dem Niederdruck und dem Hochdruck auch die Überhitzung des Kältemittels in der Saugleitung. Die Ansteuerung der Ventile ist hierbei kundenindividuell, z.B. über LIN-Bus oder ein PWM- Signal. Die Regelung findet über die integrierte SPS statt, in welcher auch alle Regelparameter und softwareseitigen Grenzwerte hinterlegt sind. Die integrierte Sicherheitskette schaltet den Prüfstand bei Überschreitung der eingestellten Grenzwerte oder beim Detektieren einer Kältemittelleckage automatisch ab. Die Bedienung des Prüfstandes erfolgt über einen zentralen Rechner, auf welchem die Prüfstandssoftware IPEmotion mit der entsprechenden Prüfstandskonfiguration vorinstalliert ist. Der Prüfstand wird über den Anschluss an ein Kühlmittelsystem rückgekühlt. Da der Prüfstand eigenständig Druckhalteprüfungen durchführt, ist der Anschluss an eine Stickstoffflasche notwendig. Eine integrierte Vakuumpumpe sowie Kältemittelabsaugstation erleichtern das Rüsten des Prüfstandes.

  • Zur Verwendung mit R134a oder R1234yf
  • Expansionsventile oder Ein- und Mehrwegeventile
  • Varianten für Funktions- oder Dauerlaufprüfungen erhältlich
  • In Prüfgruppen können Ein- und Mehrwege-Expansionsventile getestet werden, Absperrventile in der Saugleitung, der Heißgasleitung (Kältemittel gasförmig) oder in der Hochdruckleitung (Kältemittel flüssig)

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Persönliche Beratung

Haben Sie Fragen zu diesem Produkt oder einer speziellen Anwendung? Unsere Experten beraten Sie gerne persönlich und unverbindlich.


+49 7221 9922 0
