IPEsim

Kühlmittelsimulationsmodul

IPEsim

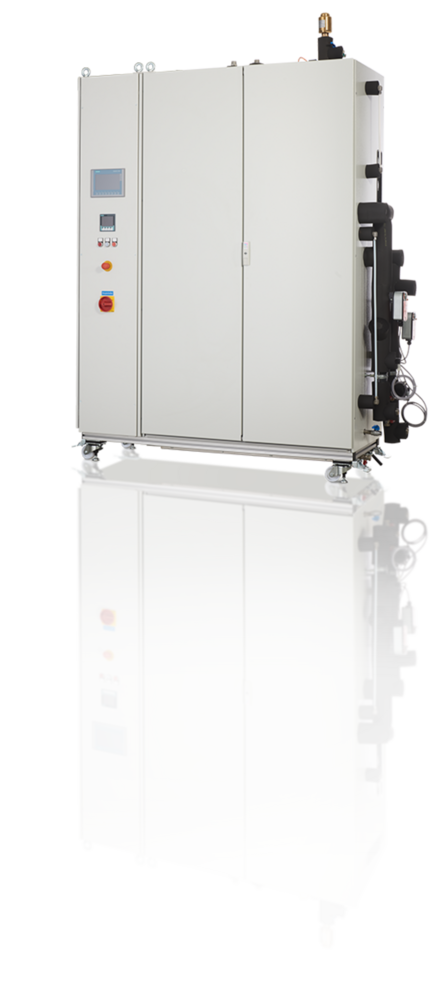

In der Prüfstandsanwendung ist es aus technischen, regulatorischen oder logistischen Gründen nicht immer möglich, zur Validierung des Kühlmittelkreislaufs die realen wie im Fahrzeug vorhandenen Komponenten in diesen einzubinden. Dies ist oftmals bei elektrischen Komponenten wie z. B. der Batterie oder der Leistungselektronik der Fall. Das IPEsim Kühlmittelsimulationsmodul wurde für diesen Anwendungsfall entwickelt, um einzelne Komponenten im Kühlmittelkreislauf eines modernen Hybrid- oder Elektrofahrzeugs in der Prüfstands Anwendung zu simulieren und dadurch zu ersetzen. Nach Anschluss an einen Rückkühlkreislauf kann das IPEsim sowohl Wärmesenken, als auch Wärmequellen simulieren. Es regelt automatisch die Betriebsgrößen wie Kühl- bzw. Heizleistung, Vorlauftemperatur, Volumenstrom, Systemdruck sowie Strömungsdruckverlust. Die Bedienung erfolgt dabei komfortabel über einen Leitrechner, z. B. mit unserer hauseigenen Software IPEmotion, oder über das integrierte SPS Touch-Panel. Je nach Anwendung sind verschiedene Prüfkreisvolumina möglich. Die Rückkühlung kann je nach Anforderung aktiv (mit integrierter Kälteanlage) oder passiv erfolgen. Bei der passiven Rückkühlung ist die minimale Prüflingstemperatur dann abhängig von der Vorlauftemperatur des Rückkühlmediums.

  • Simulation von Wärmesenken und -quellen, z.B. Batterieabwärme
  • Automatische Regelung der Betriebsgrößen: Kühl- und Heizleistung, Vorlauftemperatur, Volumenstrom, Systemdruck und Strömungsdruckverlust
  • Bedienung über Leitrechner und Einbindung von IPEmotion möglich
  • Integrierte SPS mit Touch-Display
  • In verschiedenen Prüfkreislaufvolumina lieferbar

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Eigenschaften im Überblick

Unterstützte Kühlmedien für Prüfkreislauf Nach Kundenwunsch
Anschlüsse Prüfkreislauf Zulauf (1") / Rücklauf (1") - Aussengewinde
Abmessungen B2000 mm x H2000 mm x T750 mm (78.75 in x 78.75 in x 29.53 in)
Stromversorgung 1 x 32 A, 400 V AC, 50 Hz

IPEsim – Technische Daten

Als PDF herunterladen

Gerät
Unterstützte Kühlmedien für Prüfkreislauf Nach Kundenwunsch
Anschlüsse Prüfkreislauf Zulauf (1") / Rücklauf (1") - Aussengewinde
Anschlüsse Rückkühlmedium Zulauf (1") / Rücklauf (1") - Aussengewinde
Service-Anschlüsse 3/4" (3 x spülen, füllen und entleeren)
Abmessungen B2000 mm x H2000 mm x T750 mm (78.75 in x 78.75 in x 29.53 in)
Gewicht 500 kg (1102 lb)
Ansteuerung SPS-Steuerung / Touch-Display oder Leitrechner
Leistungsaufnahme, typisch max. 30 kW
Arbeitstemperaturbereich max. 40 °C (104 °F)
Elektrische Anschlüsse
Stromversorgung 1 x 32 A, 400 V AC, 50 Hz
Versorgung
Unterstützte Kühlmedien Sole (40 % Wasser / 60 % Glycol)
Vorlauftemperatur Rückkühlmedium -35 … 6 °C (-31 … 43 F)
Rückkühlmedium Volumenstrom 1700 l/h
Druckluft 5 bar < p < 16 bar
Regelbereich
Kühlleistung 0 … 7.5 kW
Heizleistung 0 … 18 kW
Temperaturbereich -27* … 120 °C (-17* … 248 F)
Volumenstrom 300 … 3000 l/h
Strömungsdruckverlust 0 … 4.5 bar
Systemdruck 0 … 2.5 bar
Hinweis * abhängig von Vorlauftemperatur Rückkühlmedium
