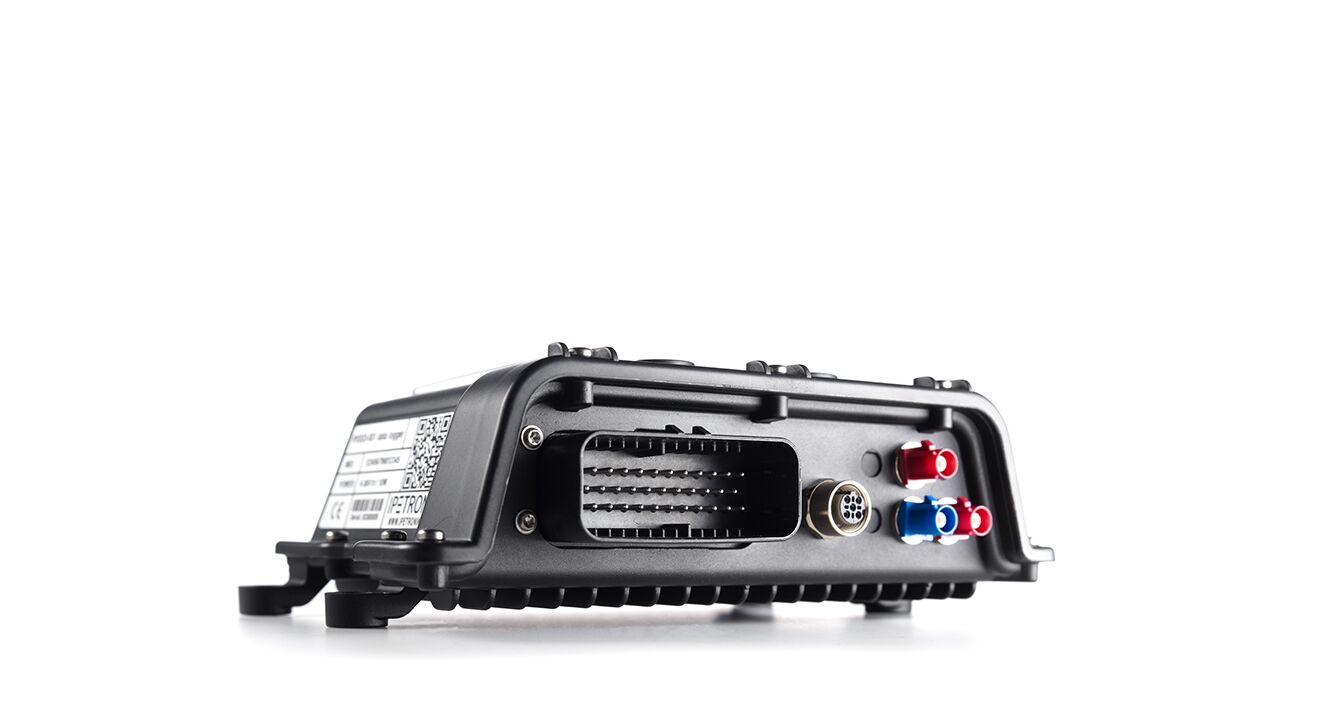

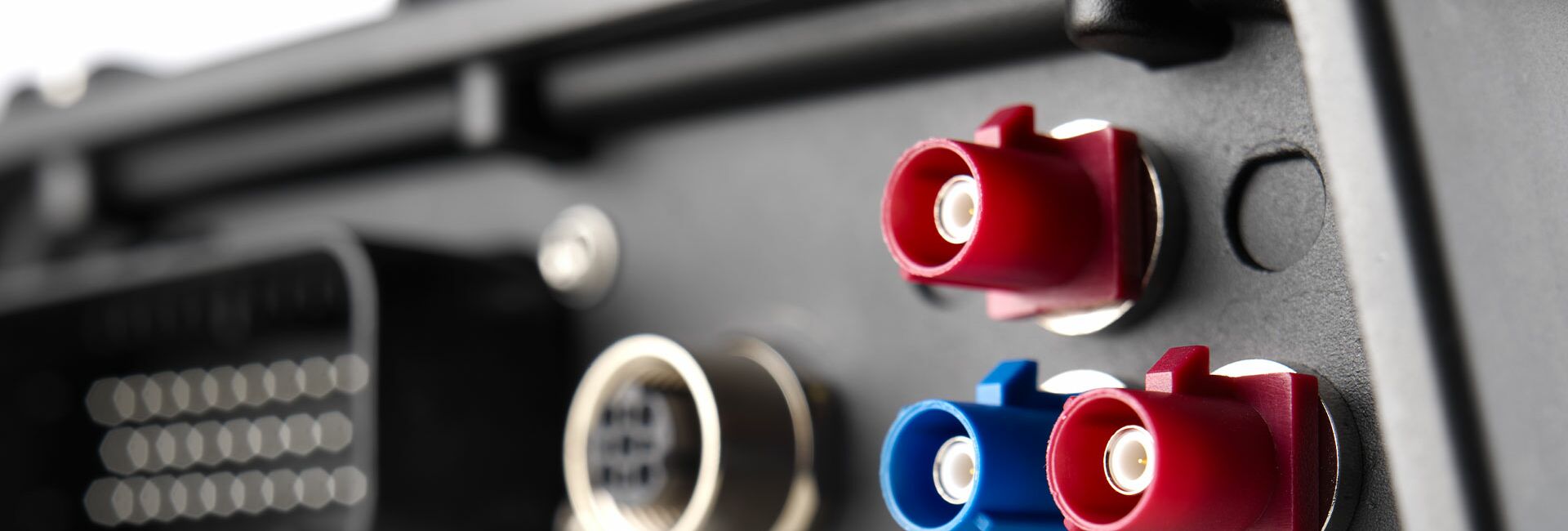

IPE833

Skalierbarer Datenlogger für Flottenmanagement und Validierung

Entwickelt für Flottenerprobungen

Der Datenlogger IPE833 wurde speziell für die umfangreiche Erfassung und Analyse von Fahrzeugnetzwerken und physikalischen Parametern während eines Flottenversuchs entwickelt. Indem der Logger die Protokolle CCP/XCP on CAN, J1939, OBD, WWH-OBD, KWP on CAN, UDS/ODX/PDX, CAN-Traffic und CAN-send unterstützt, kann er auf eine Vielzahl von Fahrzeugdaten (bspw. von Geschwindigkeit, Motordrehzahl, Temperatur, Kraftstoffverbrauch) zugreifen. Seine hohe Datenspeicherkapazität von bis zu 64 GB sowie sein leistungsstarker, aber sparsamer ARM-Prozessor ermöglichen außerdem die kontinuierliche Aufzeichnung der Betriebsdaten über einen längeren Zeitraum. Für die optimale Datenfernübertragung und Flottenüberwachung sorgen ein integriertes Modem, WiFi und GPS.

Besondere Eigenschaften

  • 4 CAN FD SIC Eingänge
  • Integriertes 4G- / LTE-Modem, WiFi und GPS-Empfänger
  • 4 Analog Eingänge
  • 4 Digital Eingänge
  • Integrierter Beschleunigungsmesser und Gyro
  • Schutzklasse IP67
  • Entwickelt für Anwendungen in rauen Umgebungen
  • Softwareunterstützung ab IPEmotionRT 2023 R2

Datenblatt

Performanceindex
Beschreibt die Leistungsfähigkeit des verwendeten Prozessor

Technische Daten.

Eingänge 4 x CAN FD SIC
Performanceindex 542
Datenübertragung Modem, WiFi, GNSS
Spannungsversorgung 9 … 36 VDC
Arbeits­temperatur­bereich -40 ... 70 °C (-49 ... 158 °F)
IP-Schutzart IP 67 (ISO 20653 - 2013), (nur mit geschlossenem Top Cover)

IPE833 – Technische Daten

Als PDF herunterladen

Schnittstellen
CAN HS (ISO 11898-2) Ja
CAN FD Ja
ETH (100 Mbit) Loggerkonfiguration oder ETH-Messeingang
Analog Eingang 4 x 0 ... 30 VDC @ 12 bit resolution; 1 % accuracy
Digital Ein-/Ausgänge 4/2
Ethernet-Schnittstelle zum PC Ethernet (100 Mbit)
USB 2.0-Schnittstellen Nein
USB 3.0-Schnittstellen 1, max. Strom 900 mA
Fahrer-Anzeigesystem IPEmotion ME
Bestückungsoption 1
Bestückungsoption 2
Bestückungsoption 3
Bestückungsoption 4
Bestückungsoption 5
Gerät
Betriebssystem Linux (64 bit)
Prozessor ARM i.MX8 M Plus Quad A53
Arbeitsspeicher (RAM) eMMC 8 GB, 4 GB
Eingänge 4 x CAN FD SIC
Performanceindex 542
Datenübertragung Modem, WiFi, GNSS
Datenlogger-Software IPEmotion RT
Speichermedium MikroSD
Speichertiefe 64 / 256 GB
Spannungsversorgung 9 … 36 VDC
Leistungsaufnahme, typisch < 2.5 W
Arbeitstemperaturbereich -40 ... 70 °C (-49 ... 158 °F)
Lagertemperaturbereich -40 ... 70 °C (-49 ... 158 °F)
IP-Schutzart (nur mit geschlossenem Top Cover), IP 67 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit 5 ... 95 %
Abmessungen B188 mm x H62 mm x T154 mm (7.40 in x 2.44 in x 6.06 in)
Gewicht 768 g (1.6 lb)
Protokolle
CCP / XCP on CAN Ja
J1939 Ja
OBD Ja
WWH-OBD Ja
KWP on CAN Ja
UDS / ODX / PDX Ja
CAN-Traffic Ja
ETH-Traffic Ja
CAN-senden Ja
Softwarefunktion
Konfigurations-Software IPEmotion RT.UI
No Message Lost (NML) Nein
Wake on CAN (WoC) Ja (global für alle Eingänge)
Scriptausführung Ja
Formeln, Klassierung, Trigger Ja
Speicherdaten-Formate ZIPRT, MDF4.0, MDF4.1, ASC
Drahtlose Kommunikation
GNSS (Global Navigation Satellite System) 10 Hz (GPS/ GLONASS/ QZSS/ BeiDou)
WiFi 5 GHz (WiFi802.11 ac, kein 2.4 GHz)
Modem Mini-SIM (2FF), 4G (LTE)
IPEcloud / FTP-Server Ja
Zubehör
Systemkabel 620-735 ETH M12 D-Code Kabel RJ45
Eingangskabel 666-539 IPE833 Kabel Eingang
Antenne IPE-ANT-019
Optional IPE-ZUK-263 (Batterie 13400 mAh), IPE-ZUK-258 (Batterie 3350 mAh), IPE-ZUK-259 (USB Abdeckung), IPE-CAM-007

Klein, robust und leistungsstark

Datenlogger für extreme Anforderungen

Jetzt anfragen!

Smart konfigurieren, erfassen und auswerten

Dank seiner benutzerfreundlichen Schnittstelle ermöglicht der IPE833 die schnelle Konfiguration (via der Datenlogger-Software „IPEmotion RT“), Datenerfassung und Auswertung gesammelter Daten. Die Erfassung erfolgt vollautomatisch während der Fahrt. Dabei gewährleistet die Mobile Edition von IPEmotion „IPEmotion ME“ die kontinuierliche Aufzeichnung relevanter Betriebsdaten, inkl. der Online-Visualisierung. Ausgewertet werden die Daten erneut über IPEmotion RT – hier stehen umfangreiche Analyse- und Visualisierungsmöglichkeiten zur Verfügung. Durch direkte Cloud-Anbindung können die Daten in Echtzeit in die Cloud übertragen und dezentral abgerufen werden.
