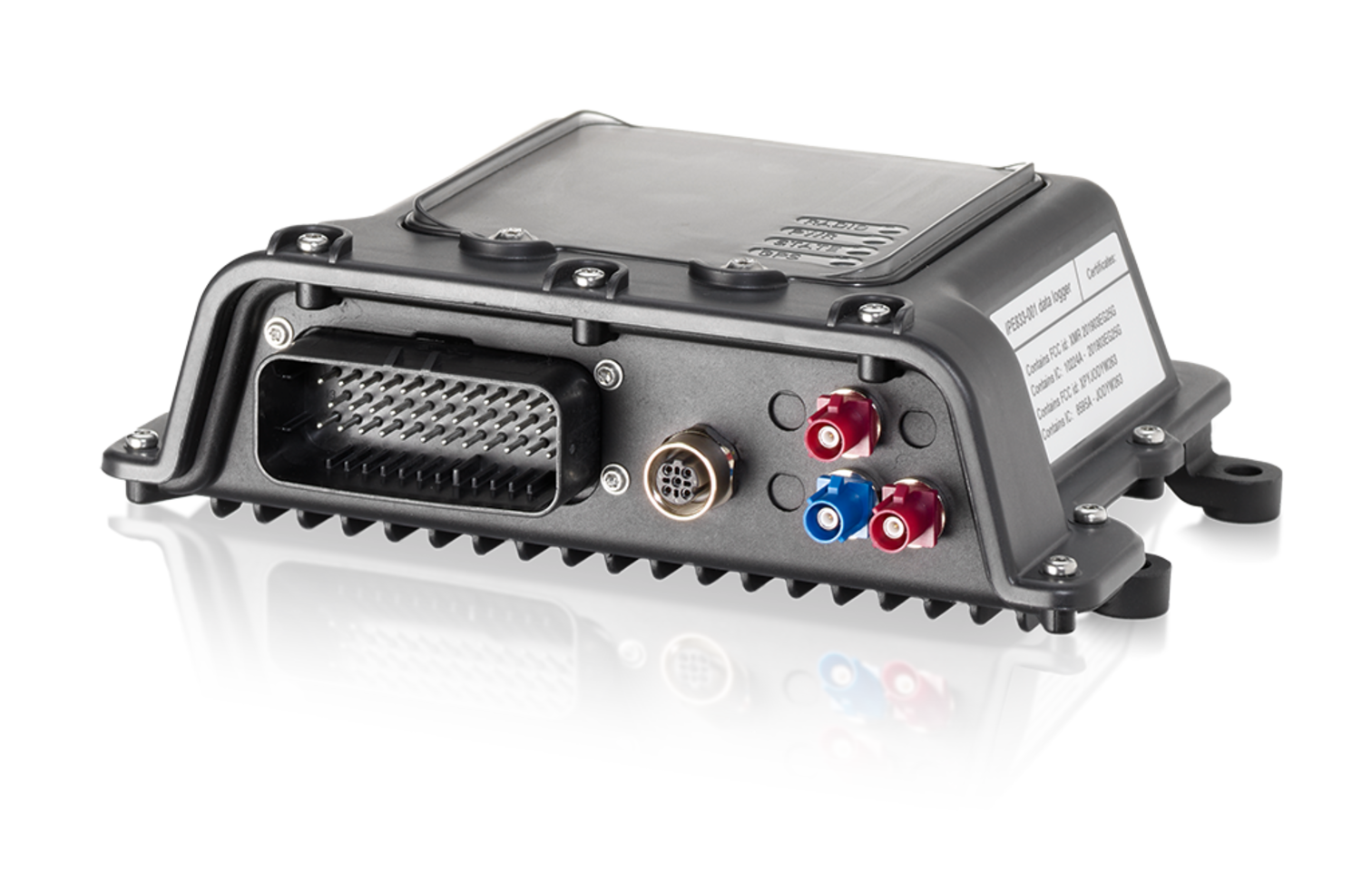

IPE833
Skalierbarer Datenlogger für Flottenmanagement und Validierung
Entwickelt für Flottenerprobungen
Der Datenlogger IPE833 wurde speziell für die umfangreiche Erfassung und Analyse von Fahrzeugnetzwerken und physikalischen Parametern während eines Flottenversuchs entwickelt. Indem der Logger die Protokolle CCP/XCP on CAN, J1939, OBD, WWH-OBD, KWP on CAN, UDS/ODX/PDX, CAN-Traffic und CAN-send unterstützt, kann er auf eine Vielzahl von Fahrzeugdaten (bspw. von Geschwindigkeit, Motordrehzahl, Temperatur, Kraftstoffverbrauch) zugreifen. Seine hohe Datenspeicherkapazität von bis zu 64 GB sowie sein leistungsstarker, aber sparsamer ARM-Prozessor ermöglichen außerdem die kontinuierliche Aufzeichnung der Betriebsdaten über einen längeren Zeitraum. Für die optimale Datenfernübertragung und Flottenüberwachung sorgen ein integriertes Modem, WiFi und GPS.
Besondere Eigenschaften
- 4 CAN FD SIC Eingänge
- Integriertes 4G- / LTE-Modem, WiFi und GPS-Empfänger
- 4 Analog Eingänge
- 4 Digital Eingänge
- Integrierter Beschleunigungsmesser und Gyro
- Schutzklasse IP67
- Entwickelt für Anwendungen in rauen Umgebungen
- Softwareunterstützung ab IPEmotionRT 2023 R2
Technische Daten.
| Schnittstellen | |
|---|---|
| CAN HS (ISO 11898-2) | Ja |
| CAN FD | Ja |
| ETH (100 Mbit) | Loggerkonfiguration oder ETH-Messeingang |
| Analog Eingang | 4 x 0 ... 30 VDC @ 12 bit resolution; 1 % accuracy |
| Digital Ein-/Ausgänge | 4/2 |
| Ethernet-Schnittstelle zum PC | Ethernet (100 Mbit) |
| USB 2.0-Schnittstellen | Nein |
| USB 3.0-Schnittstellen | 1, max. Strom 900 mA |
| Fahrer-Anzeigesystem | IPEmotion ME |
| Gerät | |
| Betriebssystem | Linux (64 bit) |
| Prozessor | ARM i.MX8 M Plus Quad A53 |
| Arbeitsspeicher (RAM) | eMMC 8 GB, 4 GB |
| Eingänge | 4 x CAN FD SIC |
| Performanceindex | 542 |
| Datenübertragung | Modem, WiFi, GNSS |
| Datenlogger-Software | IPEmotion RT |
| Speichermedium | MikroSD |
| Speichertiefe | 64 / 256 GB |
| Spannungsversorgung | 9 … 36 VDC |
| Leistungsaufnahme, typisch | < 2.5 W |
| Arbeitstemperaturbereich | -40 ... 70 °C (-40 ... 158 °F) |
| Lagertemperaturbereich | -40 ... 70 °C (-40 ... 158 °F) |
| IP-Schutzart | (nur mit geschlossenem Top Cover), IP 67 (ISO 20653 - 2013) |
| Relative Luftfeuchtigkeit | 5 ... 95 % |
| Abmessungen | B188 mm x H62 mm x T154 mm (7.40 in x 2.44 in x 6.06 in) |
| Protokolle | |
| CCP / XCP on CAN | Ja |
| J1939 | Ja |
| OBD | Ja |
| WWH-OBD | Ja |
| KWP on CAN | Ja |
| UDS / ODX / PDX | Ja |
| CAN-Traffic | Ja |
| ETH-Traffic | Ja |
| DLT | Ja |
| CAN-senden | Ja |
| Softwarefunktion | |
| Konfigurations-Software | IPEmotion RT.UI |
| No Message Lost (NML) | Nein |
| Wake on CAN (WoC) | Ja (global für alle Eingänge) |
| Scriptausführung | Ja |
| Formeln, Klassierung, Trigger | Ja |
| Speicherdaten-Formate | ZIPRT, IAD, MDF4.x, PCAP, PCAPNG (IPEmotionRT) |
| Drahtlose Kommunikation | |
| GNSS (Global Navigation Satellite System) | 10 Hz (GPS/ GLONASS/ QZSS/ BeiDou) |
| WiFi | 5 GHz (WiFi802.11 ac, kein 2.4 GHz) |
| Modem | Mini-SIM (2FF), 4G (LTE) |
| IPEcloud / FTP-Server | Ja |
| Zubehör | |
| Systemkabel | 620-735 ETH M12 D-Code Kabel RJ45 |
| Eingangskabel | 666-539 IPE833 Kabel Eingang |
| Antenne | IPE-ANT-019 |
| Optional | IPE-ZUK-258 (Batterie 3350 mAh), IPE-ZUK-263 (Batterie 13400 mAh), IPE-ZUK-259 (USB Abdeckung), IPE-CAM-007 |
Smart konfigurieren, erfassen und auswerten
Dank seiner benutzerfreundlichen Schnittstelle ermöglicht der IPE833 die schnelle Konfiguration (via der Datenlogger-Software „IPEmotion RT“), Datenerfassung und Auswertung gesammelter Daten. Die Erfassung erfolgt vollautomatisch während der Fahrt. Dabei gewährleistet die Mobile Edition von IPEmotion „IPEmotion ME“ die kontinuierliche Aufzeichnung relevanter Betriebsdaten, inkl. der Online-Visualisierung. Ausgewertet werden die Daten erneut über IPEmotion RT – hier stehen umfangreiche Analyse- und Visualisierungsmöglichkeiten zur Verfügung. Durch direkte Cloud-Anbindung können die Daten in Echtzeit in die Cloud übertragen und dezentral abgerufen werden.
Robust, zuverlässig und anpassungsfähig
Der IPE833 ist äußerst robust und ermöglicht die sichere Datenerfassung unter rauen Betriebsbedingungen. Dank seines Temperaturbereichs von -40 bis 70 °C funktioniert der Logger in Umgebungen mit extremen Temperaturen zuverlässig und präzise. Zudem ist er mit einer Schutzklasse von IP67 gegen das Eindringen von Staub und Wasser geschützt. So ist der Logger optimal geeignet für den direkten Einbau im Fahrzeug. Darüber hinaus ist der IPE833 anpassungsfähig und flexibel: der Multistecker ermöglicht eine schnelle und direkte Adaptierung an das Fahrzeugbordnetz, was den Einbau in große Fahrzeugflotten vereinfacht und beschleunigt. Der IPE833 ist durch seine robuste Bauweise, der IP67 Schutzklasse, der eingebauten GSM- und GNSS-Funktionalität hervorragend für die Mess- und Betriebsdatenerfassung, als auch für die Ferndiagnose bei Nutzfahrzeugen, PKWs, Bau- und landwirtschaftlichen Maschinen geeignet.
