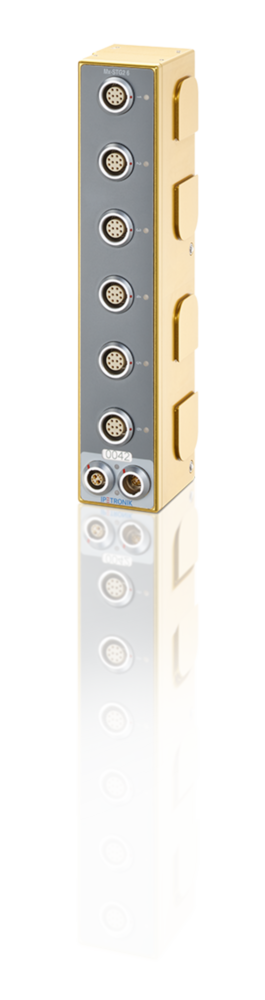

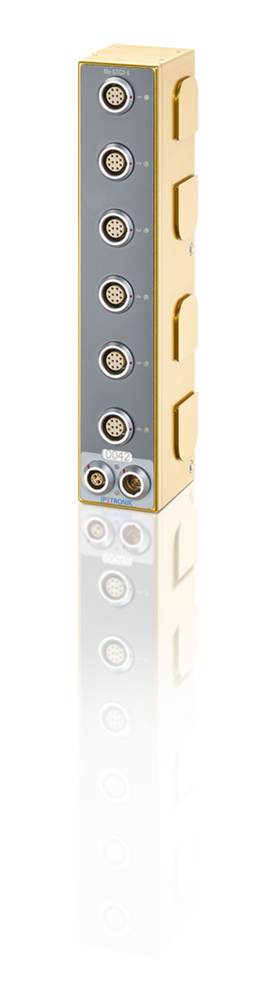

Mx-STG2 6

6 schnelle DMS-Messeingänge bis 100 kHz

Mx-STG2 6

6 schnelle DMS-Messeingänge bis 100 kHz
  • 6 duale Sensorversorgungen (bis ±5 V)
  • Offset-Abgleichfunktionen, Shuntcheck
  • Brücken-Ergänzungswiderstände wählbar
  • TEDS Klasse-2 Unterstützung
  • Messdatenausgabe über XCP on Ethernet oder CAN
  • Für den direkten Einbau in den Motorraum konstruiert
  • Werkzeuglose Verbindungstechnik
  • Kompakte und robuste Geräte für extreme Anforderungen

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Technische Daten

Kanal-Abtastraten 10 / 20 / 50 / 100 / 200 / 500 … 100 kHz, 10 / 20 / 50 / 100 / 200 / 500 / 1000 / 2000 Hz (CAN up to 2 kHz)
Sensor-Speisespannung Bipolar ±0.5 / ±1.25 / ±2.5 / ±5 V
Eingänge 6
Arbeits­temperatur­bereich -40 … 105 °C (-40 … 221 °F)
IP-Schutzart IP 67 (ISO 20653 - 2013)

Mx-STG2 6 – Technische Daten

Als PDF herunterladen

Messeingang DMS
Genauigkeit bei Umgebungstemperatur 25 °C ±0.075 % im Messbereich ±0.005 / ±0.01 / ±0.02 V, ±0.01 % im Messbereich ±1 V, ±0.02 % im Messbereich ±0.05 / ±0.1 / ±0.2 / ±0.5 V
Spezialfunktionen Shunt-Überprüfung, Sensorbruch-Erkennung (Aktivierung über Software-Einstellung), Offset-Abgleich nach Gruppen, auch während der Messung, Shuntcheck, auch während der Messung
Messeingang Hochvolt
* Sicherheitshinweise
Messeingang allg. Eigenschaften
AD-Wandler 24 bit / SAR (successive approximation register)
Interne Abtastrate 100 kHz
Kanal-Abtastraten 10 / 20 / 50 / 100 / 200 / 500 … 100 kHz, 10 / 20 / 50 / 100 / 200 / 500 / 1000 / 2000 Hz (CAN up to 2 kHz)
Summenabtastrate 600 kHz
Hardwarefilter (schaltbar) 12 kHz Genzfrequenz, Butterworth (8-Pol), Genauigkeit 10 %
Hardwarefilter (statisch) 30 kHz Grenzfrequenz für Messbereiche (±0.005 / 0.01 / 0.02 V), Typ RC 3-Pol, Typ RC 2-Pol, 46 kHz Grenzfrequenz für Messbereiche (±0.05 / 0.1 / 0.2 / 0.5 / 1 V)
Softwarefilter-Typen Butterworth, Elliptic (8-Pol), Bessel
Eingangswiderstand 10 MΩ (differentiell), 5 MΩ (massebezogen)
Softwarefilter (DSP einstellbar) 10 / 12.5 / 16.67 / 25 / 50 / 66.67 / 100 / 125 / 166.67 / 250 / 500 / 667 Hz, Genauigkeit 0.00002 %, 1.0 / 1.25 / 1.67 / 2.5 / 5.0 / 6.67 / 10 / 12.5 / 16.67 / 25 / 33,34 kHz
Kanal-LED Ja, Bei Überstrom der Sensorversogrung, Kanal-LED blinkt bei Konfiguration, Ja, Sensorbrucherkennung
TEDS Class 2
Messeingang CNT
Anzahl Eingänge
ENOB (Effective Number Of Bits)
ENOB 1.8Vpp Sinus, Messbereich 2Vpp, bei 125 Hz 17.5 Bit, mit Hardware- und Softwarefilter (250 Hz, Butterworth), 16.9 Bit, ohne Filter (volle Bandbreite)
ENOB 1.8Vpp Sinus, Messbereich 2Vpp, bei 1 kHz 16.5 Bit, ohne Filter (volle Bandbreite), 21.3 Bit, mit Hardware- und Softwarefilter (1250 Hz, Butterworth)
THD (Total Harmonic Distortion)
THD 1.8Vpp Sinus, Messbereich 2Vpp, bei 1 kHz 16.5 Bit, ohne Filter (volle Bandbreite), 21.3 Bit, mit Hardware- und Softwarefilter (1250 Hz, Butterworth)
Offset-Drift AAF (Anti Aliasing Filter) ON
Offset drift AAF ON - Umgebungstemperatur -40 … 85 °C Max. ±0.40 µV/°C (±0.05 V Messbereich), max. ±0.40 µV/°C (±0.005 V Messbereich), Typ. ±1.67 µV/°C (±1 V Messbereich), Typ. ±0.13 µV/°C (±0.05 V Messbereich), max. ±5 µV/°C (±1 V Messbereich), Typ. ±0.13 µV/°C (±0.005 V Messbereich)
Offset drift AAF ON - Umgebungstemperatur 85 … 105 °C Typ. ±0.27 µV/°C (±0.05 V Messbereich), Typ. ±2.33 µV/°C (±1 V Messbereich), max. ±0.80 µV/°C (±0.05 V Messbereich), Typ. ±0.30 µV/°C (±0.005 V Messbereich), max. ±7 µV/°C (±1 V Messbereich), max. ±0.90 µV/°C (±0.005 V Messbereich)
Verstärkungsdrift AAF ON
Gain drift AAF ON - Umgebungstemperatur -40 … 105 °C max. ±20 ppm/°C (±0.005 V Messbereich), Typ. ±6.7 ppm/°C (±0.005 V Messbereich), Max. ±15 ppm/°C (±1 V Messbereich), max. ±20 ppm/°C (±0.05 V Messbereich), Typ. ±6.7 ppm/°C (±0.05 V Messbereich), Typ. ±5 ppm/°C (±1 V Messbereich)
Speisung
Sensor-Speisespannung Bipolar ±0.5 / ±1.25 / ±2.5 / ±5 V
Sensorspeisung
Genauigkeit Speisung bei Umgebungstemperatur 25°C 0.1 %
Sensorspeisung Ausgangsstrom 45 mA, kurzschlussfest (Software-überwacht)
Sensor Anschluss 4-Leiter, 6-Leiter
Galvanische Trennung
Messeingang ↔ Modulversorgung ±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ CAN ±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ Gehäuse ±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ Messeingang ±100 V (dauerhaft), ±500 V (Stoßspannung)
Gerät
Eingänge 6
Genauigkeiten
Zulässige Eingangsspannung (Kanal) ±100 V (dauerhaft), ±200 V (kurzzeitig, t < 1 ms)
Spannungsversorgung 9 … 36 VDC
Schaltschwellen der Betriebsspannung Ein 9 VDC (±0.3) / Aus 6 VDC (±0.3)
Leistungsaufnahme, typisch 5.0 W (all excitations off)
Arbeitstemperaturbereich -40 … 105 °C (-40 … 221 °F)
Lagertemperaturbereich -55 … 105 °C (-67 … 221 °F)
IP-Schutzart IP 67 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit 5 ... 95 %
Betriebshöhe (über NN) 55.000 Fuß / 16.764 m
Abmessungen B212 mm x H60 mm x T45 mm (8.35 in x 2.36 in x 1.77 in)
Gewicht 700 g (1.54 lb)
Konfigurations-Schnittstelle Ethernet
Datenübertragungsrate 100 Mbit Ethernet (IEEE 802.3)
Gehäusematerial Aluminium, gold-eloxiert
Eingangsbuchsen Lemo EGG 1B 307 (7-Pin), SUB D (9-Pin) Buchse, Lemo EGG 2B 310 (10-Pin) für TEDS
Status-LED Ja
Schutz gegen aggressive Flüssigkeiten
Elektrische Daten
Status-LED
Zubehör
Systemkabel 630-500 X-Link Kabel System, X-Link-TERM, 630.502 X-Link Kabel RJ45 ETH, 630-504 X-Link Kabel M-CAN, USB2ETH-XLINK, X-Link-DEF, 630-505 X-Link PWR Kabel X-Link-CAN/M-CAN, 630-501 X-Link Kabel PWR Büschel, 630-507 X-Link Kabel M-LOG PR08 ETH, 630-524 X-Link System Kabel LOG X-Link
Eingangskabel 620-700 STG SubD9/P Kabel offen, STG-TEDS, 670-850 DMS/STG LEMO 1B 7p. Kabel offen, 600-760 STG 2B 10p. TEDS Kabel offen, 600-747 STG 2B 10p. Kabel offen
