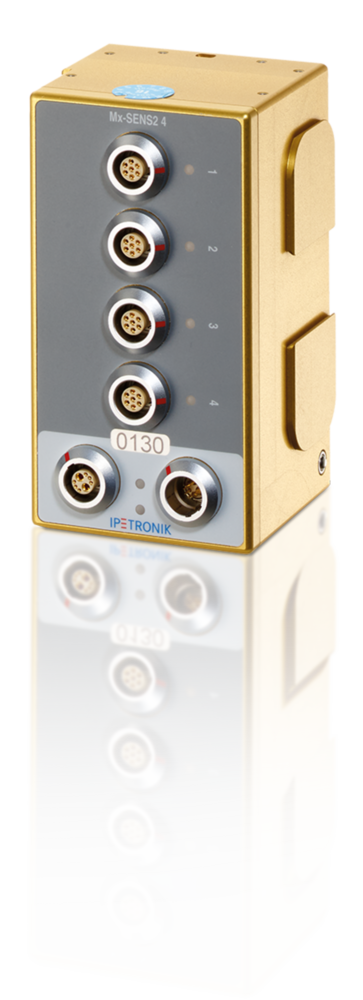

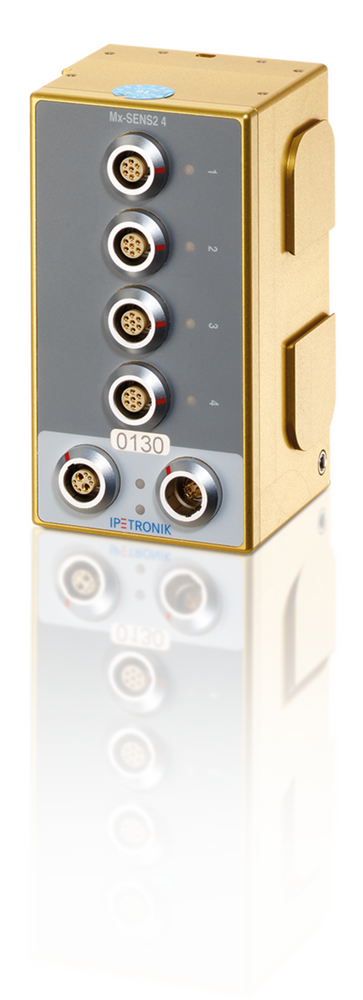

Mx-SENS2 4 FAST

4 schnelle Analog-Messeingänge je bis 400 kHz

Mx-SENS2 4 FAST

4 schnelle Analog-Messeingänge je bis 400 kHz
  • Betriebsmodi: SENS, mA, IEPE je Eingang wählbar
  • 4 duale Sensorversorgungen (bis ±15 V, bis zu ±60 mA)
  • Offset-Abgleichfunktionen
  • TEDS Klasse-2 Unterstützung
  • Messdatenausgabe über XCP on Ethernet oder CAN
  • Für den direkten Einbau in den Motorraum konstruiert
  • Werkzeuglose Verbindungstechnik
  • Kompakte und robuste Geräte für extreme Anforderungen

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Technische Daten

Genauigkeit bei Umgebungstemperatur 25 °C 0.06 % vom gewählten Messbereich
Kanal-Abtastraten 10 / 20 / 50 / 100 / 200 / 500 Hz, 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 / 400 kHz (CAN bis zu 2 kHz)
Sensor-Speisespannung Bipolar ±2.5 / ±5 / ±7.5 / ±8 / ±10 / ±12.5 / ±15 V
Eingänge 4
Arbeits­temperatur­bereich -40 … 85 °C (-40 … 185 °F)
IP-Schutzart IP 67 (ISO 20653 - 2013)

Mx-SENS2 4 FAST – Technische Daten

Als PDF herunterladen

Messeingang Volt
Messbereich SENS ±0.1 / 0.2 / 0.5 / 1 / 2 / 5 / 10 / 20 / 50 / 100 V
Genauigkeit bei Umgebungstemperatur 25 °C 0.06 % vom gewählten Messbereich
Drift for ambient temperature -40 … 105 °C 20 ppm/K
Messeingang Hochvolt
* Sicherheitshinweise
Messeingang IEPE
Filtergrenzen (Hochpass) 1 Hz / 200 Hz einstellbar (Genauigkeit 20%)
Regulierter nominaler Ausgangsstrom 4.5 mA ±10 %
IEPE-Messbereich ±0.1 / ±0.2 / ±0.5 / ±1.0 / ±2.0 / ±5.0 / ±10 V
Leerlaufspannung 24 V
Messeingang Strom
Messbereiche 0 … 20 mA, ±20 mA
Genauigkeit bei Umgebungstemperatur 25 °C ±0.30 %
Interne Bürde 50 Ω
Messeingang allg. Eigenschaften
Spezialfunktionen Sensorbruch-Erkennung (Aktivierung über Software-Einstellung), Offset-Abgleich nach Gruppen, auch während der Messung
AD-Wandler 16 bit / SAR (successive approximation register)
Interne Abtastrate 400 kHz
Kanal-Abtastraten 10 / 20 / 50 / 100 / 200 / 500 Hz, 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 / 400 kHz (CAN bis zu 2 kHz)
Summenabtastrate 1600 kHz
Hardwarefilter (schaltbar) Butterworth (8-Pol), Genauigkeit 5 %, 48 kHz (optional 20 kHz) Grenzfrequenz
Hardwarefilter (statisch) 190 kHz Grenzfrequenz ohne HW/SW-Filter, Genauigkeit 25 %, Typ RC 4-Pol
Softwarefilter-Typen Butterworth, Elliptic (8-Pol), Bessel
Eingangswiderstand 2 MΩ
Softwarefilter (DSP einstellbar) 50 / 66.67 / 100 / 125 / 166.67 / 250 / 500 / 666.67 Hz, Genauigkeit 0.05 %, 1.0 / 1.25 / 1.67 / 2.5 / 5 / 6.67 / 10 / 15 / 16.67 / 25 / 50 / 66.67 / 100 / 125 / 166.67 kHz
Kanal-LED Ja, Ja, Kanal-LED blinkt bei Konfiguration
TEDS Class 2
Messeingang CNT
Anzahl Eingänge
Speisung
Sensor-Speisespannung Bipolar ±2.5 / ±5 / ±7.5 / ±8 / ±10 / ±12.5 / ±15 V
Sensorspeisung
Genauigkeit Speisung bei Umgebungstemperatur 25°C ±0.50 %
Genauigkeit Speisung bei Umgebungstemperatur 85 °C ±0.70 %
Sensorspeisung Ausgangsstrom 60 mA (für V Ausgang ±7.5 / ±15.0 V), 40 mA (für V output ±5.0 / ±12.5 V), 30 mA (für V output ±2.5 / ±10.0 V
Galvanische Trennung
Messeingang ↔ Modulversorgung ±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ CAN ±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ Gehäuse ±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ Messeingang ±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ Sensorspeisung ±100 V (dauerhaft), ±500 V (Stoßspannung)
Gerät
Eingänge 4
Genauigkeiten
Zulässige Eingangsspannung (Kanal) ±100 V (dauerhaft), ±200 V (kurzzeitig, t < 1 ms)
Spannungsversorgung 9 … 59 VDC
Schaltschwellen der Betriebsspannung Ein 9 VDC (±0.3) / Aus 6 VDC (±0.3)
Leistungsaufnahme, typisch 5.4 W (ohne aktive Sensorspeisung)
Arbeitstemperaturbereich -40 … 85 °C (-40 … 185 °F)
Lagertemperaturbereich -55 … 105 °C (-67 … 221 °F)
IP-Schutzart IP 67 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit 5 ... 95 %
Betriebshöhe (über NN) 55.000 Fuß / 16.764 m
Abmessungen B106 mm x H60 mm x T62 mm (4.17 in x 2.36 in x 2.44 in)
Gewicht 500 g (1.10 lb)
Konfigurations-Schnittstelle Ethernet
Datenübertragungsrate 100 Mbit Ethernet (IEEE 802.3)
Eingangsbuchsen Lemo EGG 1B 307 (7-Pin)
Status-LED Ja
Schutz gegen aggressive Flüssigkeiten
Elektrische Daten
Status-LED
Zubehör
Systemkabel 630-500 X-Link System Kabel, X-Link-TERM, 630-528 X-Link Kabel ,ETH RJ45/PWR Büschel /für M3 Integration, 630-302 X-Link System Kabel ES ETH LEMO 1B8p, 630-502 X-Link Kabel RJ45 ETH, 630-504 X-Link Kabel M-CAN, USB2ETH-XLINK, X-Link-DEF, 630-522 X-Link System Kabel PC RJ45 (galv), 630-501 X-Link Kabel PWR Büschel, 630-505 X-Link PWR Kabel X-Link-CAN/M-CAN, 630-507 X-Link Kabel M-LOG PR08 ETH, 630-524 X-Link System Kabel LOG X-Link
Eingangskabel 670-810 SENS LEMO 1B 7p Kabel offen, 620-674 SENS LEMO 1B6p I-Messung Kabel offen, 670-811 SENS LEMO 1B 7p TEDS Kabel offen, 670-807 SENS LEMO 1B 6p Kabel offen, 600-866 SENS LEMO 1B7p Kabel BNC/P, 620-695 MxSENS 1B 7p Adapter BNC/S-ICP TEDS, 600-731 SENS LEMO 1B 7p Kabel Büschel
