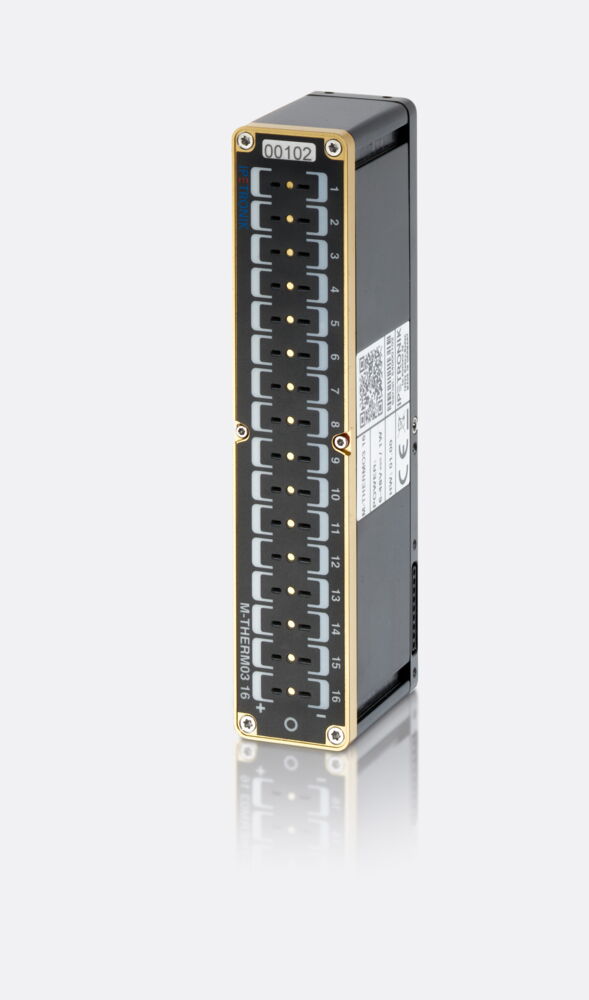

M-THERMO3 16

Temperaturerfassung in Perfektion

Mit dem neuen Temperatur-Messmodul M-THERMO3 16 läutet IPETRONIK eine neue Gerätegeneration ein. Als erstes Modul der „M3-Familie“ setzt es Maßstäbe im Bereich der modularen Messtechnik: die vom Thermoelementtyp frei wählbaren 16 Kanäle bieten mit einem hochauflösendem 24-Bit Analog-Digital-Wandler (ADC) ein Höchstmaß an Genauigkeit und Flexibilität. Das M-THERMO3 16 ist ultrakompakt, robust und besticht durch ein neues kabelloses und magnetisches Verbindungskonzept – das spart Zeit bei der Montage und bietet bestmögliche Sicherheit bei der Datenverbindung.

Besondere Eigenschaften

Hochauflösende 24-Bit-Technologie
Messdatenausgabe auf CAN-FD
Kabellose Systemverbindung → Verbindungskabel entfällt
Werkzeuglose, magnetische Verbindungstechnik
Kaltstellenkompensation für jeden Kanal
Ultrakompakte und robuste Bauweise
IP 67 und erweiterter Temperaturbereich
Galvanische Trennung (Kanal, CAN, Versorgung, Gehäuse)
Kanal-Status-LED an jedem Messeingang mit Anzeige des ausgewählten Thermoelemente Typs nach IEC/ANSI
Anzeige des Kanal- und Gerätestatus in Softwareoberfläche (z. B. Sensorbruch / Unterspannungserkennung)
System-Status-Information (System, Geräte, Kanal)

Datenblatt

Technische Daten

AD-Wandler	24 Bit (Sigma-Delta)
Kanal-Abtastraten	1 / 2 / 5 / 10 / min - 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 Hz
Eingänge	16
Spannungsversorgung	6 ... 59 VDC, Für Bordnetz von 12 \| 24 \| 48 V
Arbeitstemperaturbereich	-40 … 125 °C (-40 … 257 °F)
IP-Schutzart	IP 67 (ISO 20653 - 2013)

Messeingang allg. Eigenschaften
AD-Wandler	24 Bit (Sigma-Delta)
Spezialfunktionen	Mittelwertbildung Tiefe einstellbar (1-100)
Kanal-Abtastraten	1 / 2 / 5 / 10 / min - 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 Hz
Summen-Abtastrate	3200 Hz
Hardwarefilter (statisch)	Genauigkeit ±25 %, 22 Hz 2. Ordnung
Eingangswiderstand	15 MΩ (Kein Einfluß der Sensorbrucherkennung)
Kanal-LED	Kanal-LED blinkt bei Konfiguration gelb, Kanal-LED leuchtet in der Farbe des Thermoelementtyps für 10s nach der Initialisierung, Farbliche Anzeige entsprechend des eingestellten Thermoelement Typs nach IEC/ANSI, Sensorbrucherkennung, Ja
Messeingang Temperatur
Messbereich Temperatur	Typ B (Pt30Rh/Pt6Rh) 0 … 1820 °C (32 … 3308 °F), Typ N (NiCrSi/NiSi) -270 … 1300 °C (-454 … 2372 °F), Typ R (Pt13Rh/Pt) -50 … 1768 °C (-58 … 3214 °F), Typ S (Pt10Rh/Pt) -50 … 1768 °C (-58 … 3214 °F), Typ C (W5Re/W26Re) 0 … 2320 °C (32 … 4208 °F), Typ E (NiCr/CuNi) -270 … 1000 °C (-454 … 1832 °F), Typ J (Fe/CuNi) -210 … 1200 °C (-346 … 2192 °F), Typ K (NiCr/NiAl) -270 … 1372 °C (-454 … 2502 °F), Typ T (Cu/CuNi) -270 … 400 °C (-454 … 752 °F)
Messabweichung (Typ K)	Offset- und Skalierungsfehler: typ. ± 0.11 K: max. ± 0.33 K, Nullpunktdrift bei 23 °C bis 125 °C: max. ± 3.35 mK/K, Verstärkungsfehler bei 23 °C: max. ± 0.015 %, Nullpunktdrift bei -40 °C bis 23 °C: max. ±1.65 mK/K, Verstärkungsdrift bei -40 °C bis 23 °C: max. ± 10.0 ppm/K, Verstärkungsdrift bei 23 °C bis 125 °C: max. ± 10.0 ppm/K
Messabweichung (Typ B)	Nullpunktdrift bei 23 °C bis 125 °C: max. ± 10.0 mK/K, Verstärkungsdrift bei 23 °C bis 125 °C: max. ± 0.5 ppm/K, Verstärkungsdrift bei -40 °C bis 23 °C: max. ± 0.5 ppm/K, Nullpunktdrift bei -40 °C bis 23 °C: max. ± 7.0 mK/K, Verstärkungsfehler bei 23 °C: max. ± 0.0001 %, Offset- und Skalierungsfehler: typ. ± 0.55 K: max. ± 1.65 K
Messabweichung (Typ C)	Nullpunktdrift bei 23 °C bis 125 °C: max. ± 10.0 mK/K, Verstärkungsfehler bei 23 °C: max. ± 0.0001 %, Nullpunktdrift bei -40 °C bis 23 °C: max. ± 7.0 mK/K, Verstärkungsdrift bei -40 °C bis 23 °C: max. ± 0.5 ppm/K, Verstärkungsdrift bei 23 °C bis 125 °C: max. ± 0.5 ppm/K, Offset- und Skalierungsfehler: typ. ± 0.55 K: max. ± 1.65 K
Messabweichung (Typ E)	Verstärkungsdrift bei -40 °C bis 23 °C : max. ± 9.0 ppm/K, Offset- und Skalierungsfehler: typ. ± 0.09 K: max. ± 0.260 K, Nullpunktdrift bei 23 °C bis 125 °C: max. ± 2.95 mK/K, Verstärkungsdrift bei 23 °C bis 125 °C: max. ± 9.0 ppm/K, Verstärkungsfehler bei 23 °C: max. ± 0.004 %, Nullpunktdrift bei -40 °C bis 23 °C: max. ± 1.30 mK/K
Messabweichung (Typ J)	Verstärkungsdrift bei 23 °C bis 125 °C: max. ± 8.0 ppm/K, Nullpunktdrift bei -40 °C bis 23 °C: max. ± 1.5 mK/K, Offset- und Skalierungsfehler: typ. ± 0.09 K: max. ± 0.28 K, Verstärkungsfehler bei 23 °C: max. ± 0.0025 %, Verstärkungsdrift bei -40°C bis 23°C: max. ± 8.0 ppm/K, Nullpunktdrift bei 23 °C bis 125 °C: max. ± 3.1 mK/K
Messabweichung (Typ N)	Nullpunktdrift bei 23 °C bis 125 °C: max. ± 4.0 mK/K, Verstärkungsdrift bei 23 °C bis 125 °C: max. ± 8.7 ppm/K, Nullpunktdrift bei -40 °C bis 23 °C: max. ± 2.0 mK/K, Verstärkungsdrift bei -40 °C bis 23 °C: max. ± 8.7 ppm/K, Offset- und Skalierungsfehler: typ. ± 0.15 K: max. ± 0.45 K, Verstärkungsfehler bei 23 °C: max. ± 0.0001 %
Messabweichung (Typ R)	Verstärkungsdrift bei -40 °C bis 23 °C: max. ± 0.5 ppm/K, Nullpunktdrift bei 23 °C bis 125 °C: max. ± 10.25 mK/K, Verstärkungsdrift bei 23 °C bis 125 °C: max. ± 0.5 ppm/K, Verstärkungsfehler bei typisch: max. ± 0.0001 %, Nullpunktdrift bei -40 °C bis 23 °C: max. ± 7.0 mK/K, Offset- und Skalierungsfehler: typ. ±0.59 K: max. ± 1.75 K
Messabweichung (Typ S)	Verstärkungsdrift bei 23 °C bis 125 °C: max. ± 1.0 ppm/K, Verstärkungsdrift bei -40 °C bis 23 °C : max. ± 0.5 ppm/K, Nullpunktdrift bei 23 °C bis 125 °C: max. ± 10.25 mK/K, Verstärkungsfehler bei typisch: max. ± 0.0001 %, Nullpunktdrift bei -40 °C bis 23 °C: max. ± 7.25 mK/K, Offset- und Skalierungsfehler: typ. ± 0.57 K: max. ± 1.70 K
Messabweichung (Typ T)	Nullpunktdrift bei -40 °C bis 23 °C: max. ± 1.75 mK/K, Verstärkungsfehler bei 23 °C: max. ± 0.0001 %, Offset- und Skalierungsfehler: typ. ± 0.11 K: max. ± 0.33 K, Nullpunktdrift bei 23 °C bis 125 °C: max. ± 3.5 mK/K, Verstärkungsdrift bei -40 °C bis 23 °C: max. ± 4.5 ppm/K, Verstärkungsdrift bei 23 °C bis 125 °C: max. ± 5.0 ppm/K
Kennlinienlinearisierung	Numerisch interpoliert
Kaltstellenkompensation	Eine Kaltstelle je Kanal
Galvanische Trennung
Messeingang ↔ Modulversorgung	±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ CAN	±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ Gehäuse	±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ Messeingang	±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ Sensorspeisung	±100 V (dauerhaft), ±500 V (Stoßspannung)
Gerät
Eingänge	16
Zulässige Eingangsspannung (Kanal)	Bediensicherheit ±60 V (dauerhaft), Gerätesicherheit ±60 V (dauerhaft), zusätzlich ESD-Schutz
Spannungsversorgung	Für Bordnetz von 12 \| 24 \| 48 V, 6 ... 59 VDC
Schaltschwellen der Betriebsspannung	Ein 9 VDC (±0.3) / Aus 6 VDC (±0.3)
Leistungsaufnahme, typisch	1.2 W
Arbeitstemperaturbereich	-40 … 125 °C (-40 … 257 °F)
Lagertemperaturbereich	-55 … 150 °C (-67 … 302 °F)
IP-Schutzart	IP 67 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit	5 ... 95 %
Betriebshöhe (über NN)	max. 5000m
Abmessungen	L165 mm x B33 mm x H58 mm (L6.50 in x B1.30 in x H2.28 in)
Gewicht	415 g (0.91 lb)
Konfigurations-Schnittstelle	Über CAN-FD oder X-Link (Tunneling) mit IPEmotion PC, RT, CAN-FD (ISO 11898-2-2016)) 125 kBit/s bis 5 MBit/s 64 Datenbytes
Datenübertragungsrate	Software einstellbar bis 5Mbit/s (ISO11898-2-2016)
Eingangsbuchsen	Miniatur TE-Stecker (DIN IEC 584, ANSI MC 96.1)
Ausgangsbuchsen	Federkontakt-Steckverbindung (9-pol)
Status-LED	Ja, Anzeige des Betriebszustands sowie Warnungen bei Unterspannung bzw. abgelaufener Kalibrierung
Zubehör
Modul	IPE-HWI-M3-001 Montageplatte, IPE-HWI-M3-002 Montageplatte, IPE-COV-M3-001 Abdeckkappe
Systemkabel	623-508 M3-CAN/PWR Kabel, CAN/PWR 0B-5p., 623-503 M3-CAN/PWR Kabel, 623-502 M3-CAN/PWR Kabel, LOG Term, 623-509 M3-CAN/PWR Kabel, X-LINK/PWR, 623-507 M3-CAN/PWR Kabel, Büschel, 623-504 M3-CAN/PWR Kabel, M-CAN/PWR, 623-500 M3-CAN/PWR Kabel, SubD9/S Term, Büschel, 623-511 M3-CAN Kabel, M-CAN/noPWR M-Weiche, 623-506 M3-CAN Kabel, SUB-D/9S Term, 623-510 M3-CAN/ Kabel, ETAS-CAN 1B-8p

Alle Daten anzeigen

Ultrakompakt, hochpräzise, kabellos

16 frei wählbare Messeingänge

Jetzt anfragen!

3D-Ansicht

Klicken Sie auf das Bild, um den M-THERMO3 16 in einer interaktiven 3D-Ansicht zu betrachten.

Das M-THERMO3 16 – das präziseste Temperatur-Messmodul seiner Klasse.

Messmodule müssen extremen Anforderungen standhalten, um jederzeit präzise und zuverlässige Ergebnisse zu liefern. Insbesondere bei externen thermischen Einflüssen auf die Messtechnik können die Messwerte jedoch deutlich verfälscht werden. Modernste IPETRONIK-Technologie minimiert diesen Effekt: Das M-THERMO3 16 unterstützt neun Thermoelementtypen. Es ist effizient, zuverlässig und dabei extrem präzise. Das Modul zeichnet sich durch seine kompakte Bauweise aus und bietet eine im Bereich der modularen Temperaturerfassung unübertroffene Messgenauigkeit – und das für alle Thermoelementtypen.

Diese Grafik zeigt die kontinuierliche Entwicklung der Temperaturmesswerte unserer Module im Verhältnis zur maximalen Abweichung über den gesamten spezifizierten Umgebungstemperaturbereich (bei einer konstanten Zieltemperatur von 100 °C). Dies bedeutet: Das M-THERMO3 16 ist aktuell das präziseste Temperaturmessmodul seiner Klasse.

Einsatzgebiete des M-THERMO3 16

Mit dem neuen Temperatur-Messmodul M-THERMO3 16 läutet IPETRONIK eine neue Gerätegeneration ein. Als erstes Modul der „M3-Familie“ setzt es Maßstäbe im Bereich der modularen Messtechnik: die vom Thermoelementtyp frei wählbaren 16 Kanäle bieten mit einem hochauflösendem 24-Bit Analog-Digital-Wandler (ADC) ein Höchstmaß an Genauigkeit und Flexibilität. Das M-THERMO3 16 ist ultrakompakt, robust und besticht durch ein neues kabelloses und magnetisches Verbindungskonzept – das spart Zeit bei der Montage und bietet bestmögliche Sicherheit bei der Datenverbindung.
