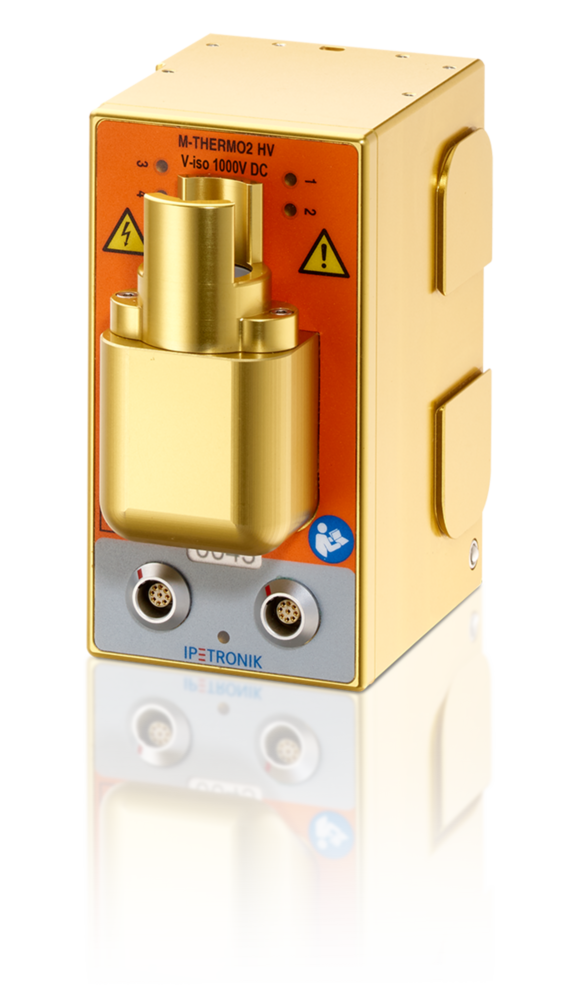

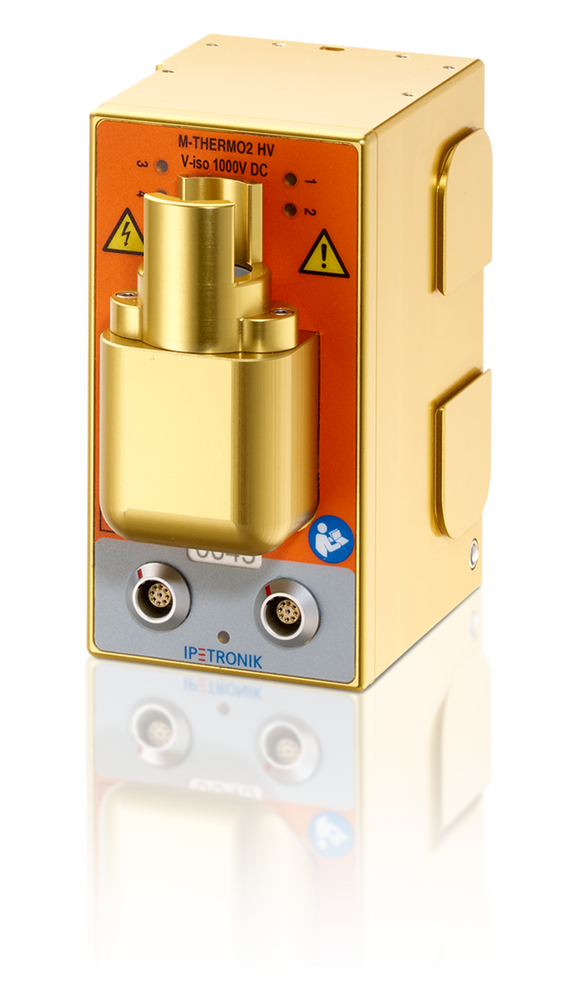

M-THERMO2 HV 1000V (Sammelstecker)

4 Hochvolt-Thermoelement-Messeingänge Typ K (NiCr/NiAl)

Sammelstecker Hochvolt-Sicherheitsbuchse
Kaltstellenkompensation für jeden Kanal
Status-LED an jedem Messeingang
Messdatenausgabe auf CAN
Galvanische Trennung, bipolar ±1000 VDC
Zulässige Anwendungsbereiche nach CAT I, CAT II und CAT III
Für den direkten Einbau in den Motorraum konstruiert
Werkzeuglose Verbindungstechnik
Kompakte und robuste Geräte für extreme Anforderungen

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Technische Daten

Kanal-Abtastraten	1 / 2 / 5 / 10 / min -- ! / 2 / 5 / 10 / 20 / 50 / 100 Hz
Genauigkeit bei Umgebungstemperatur 25 °C (77 °F)	±0.035 % über gesamten Messbereich
Eingänge	4
Arbeitstemperaturbereich	-40 … 105 °C (-40 … 221 °F)
IP-Schutzart	IP 65 (ISO 20653 - 2013)

Messeingang Hochvolt

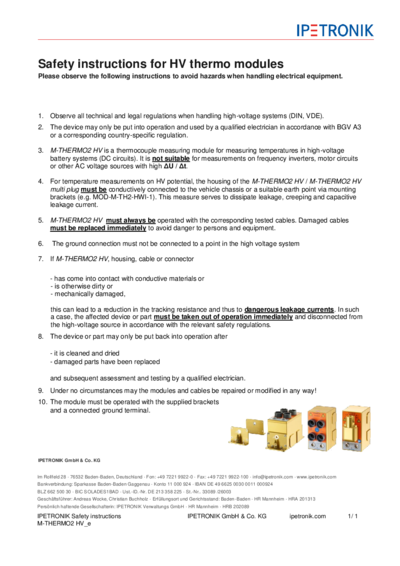

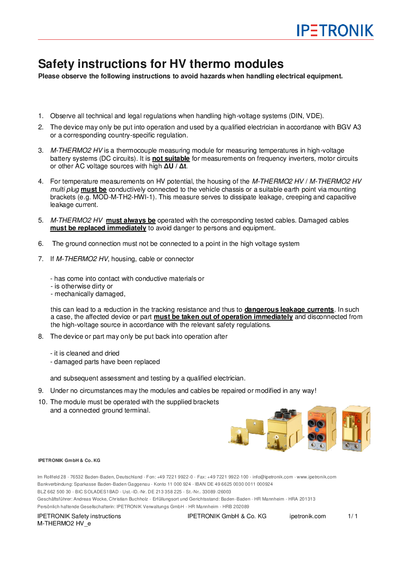

* Sicherheitshinweise
Messeingang allg. Eigenschaften
Spezialfunktionen	Sensorbruch-Erkennung (Aktivierung über Software-Einstellung)
AD-Wandler	24 bit (Sigma/Delta)
Kanal-Abtastraten	1 / 2 / 5 / 10 / min -- ! / 2 / 5 / 10 / 20 / 50 / 100 Hz
Summenabtastrate	400 Hz
Hardwarefilter (statisch)	10 Hz, Filtertyp RC-Tiefpaß
Eingangswiderstand	3.94 MΩ
Kanal-LED	Ja, Ja, Sensorbrucherkennung, Kanal-LED blinkt bei Konfiguration
Messeingang Temperatur
Messbereich Temperatur	Type K (NiCr/NiAl) -60 … 1370 °C (-76 … 2498 °F)
Genauigkeit bei Umgebungstemperatur 25 °C (77 °F)	±0.035 % über gesamten Messbereich
Drift bei Umgebungstemperatur -40 … 125 °C	±20 ppm/K
Kennlinienlinearisierung	Nummerisch interpoliert
Kaltstellenkompensation	PT100 für jeden Kanal
Messeingang CNT
Anzahl Eingänge
Speisung
Sensorspeisung
Galvanische Trennung
Messeingang ↔ Modulversorgung	±1000 VDC
Messeingang ↔ CAN	±1000 VDC
Messeingang ↔ Gehäuse	±1000 VDC
Messeingang ↔ Messeingang	±1000 VDC
Prüfspannung	3536 VAC @ 50 Hz (Sinus)
Anwendungen nach CAT I	±1000 VDC
Anwendungen nach CAT II	±600 VDC, 600 VAC @ 50 ... 60 Hz (sinusförmig)
Gerät
Eingänge	4
Genauigkeiten
Zulässige Eingangsspannung (Kanal)	±50 V (dauerhaft), ±200 V (kurzzeitig, t < 2 ms)
Spannungsversorgung	9 … 36 VDC
Schaltschwellen der Betriebsspannung	Ein 9 VDC (±0.3) / Aus 6 VDC (±0.3)
Leistungsaufnahme, typisch	1 W
Arbeitstemperaturbereich	-40 … 105 °C (-40 … 221 °F)
Lagertemperaturbereich	-55 … 125 °C (-67 … 257 °F)
IP-Schutzart	IP 65 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit	5 ... 95 %
Betriebshöhe (über NN)	5000m über NN
Abmessungen
Gewicht
Konfigurations-Schnittstelle	Highspeed-CAN
Datenübertragungsrate	Software einstellbar bis 1 Mbit/s (ISO 11898-2)
Prüfnormen	IEC 61010-2-030, IEC 61010-1
Gehäusematerial	Aluminium, gold-eloxiert
Eingangsbuchsen	Lemo CKB.H08.SLKG (8-Pin)
Status-LED	Ja
Schutz gegen aggressive Flüssigkeiten
Elektrische Daten
Status-LED
Zubehör
Systemkabel	620-561 M-PWR Term Kabel Büschel, 620-567 M-CAN/PWR Term Kabel SubD/S, Büschel, 620-560 M-CAN Kabel, 620-502 M-CAN Kabel SUBD/S Term., M-CAN-ABS
Eingangskabel	SEN-THE-HV2-024
Haltewinkel HV	IPE-HWI-M-003
