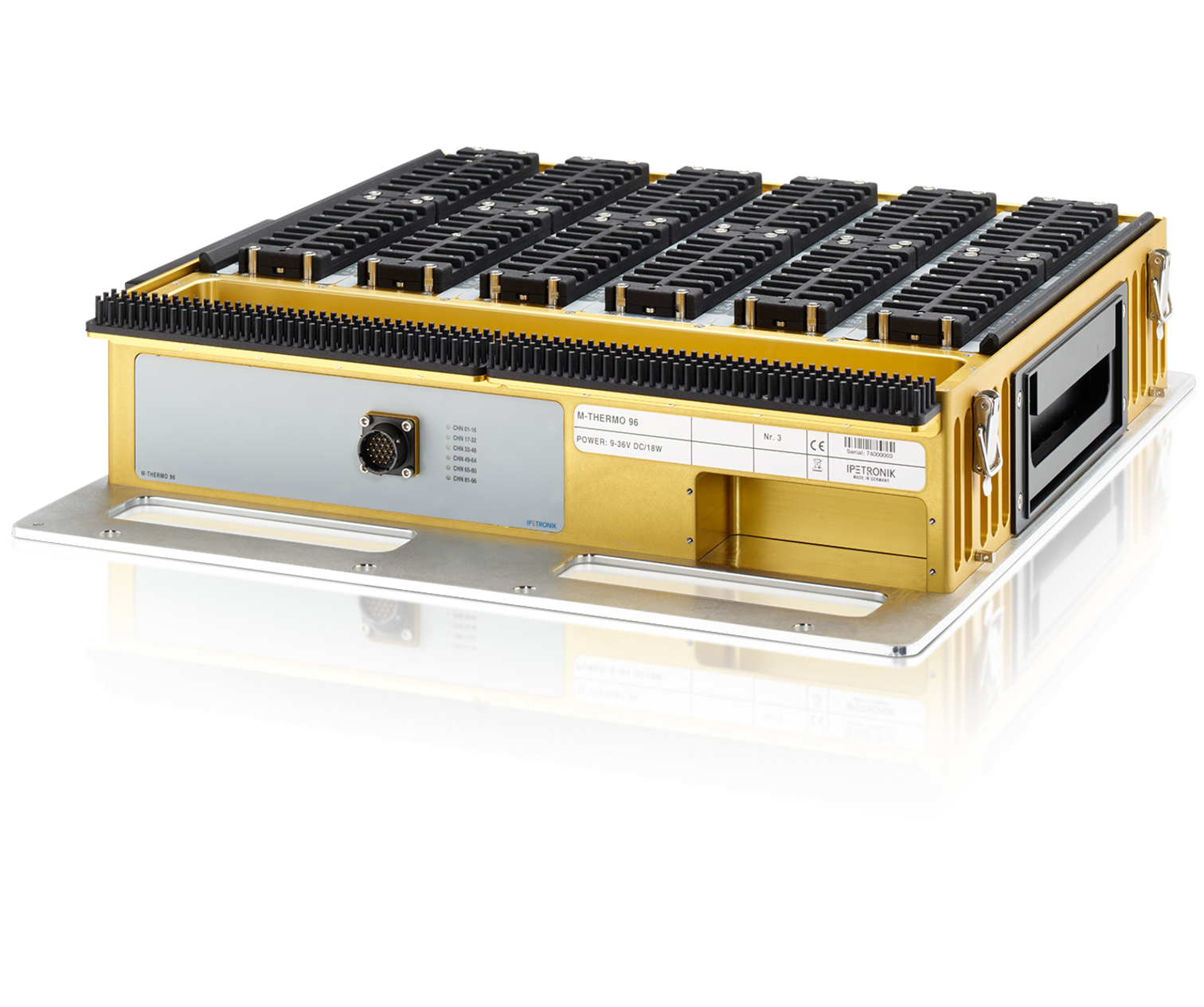

M-THERMO 96
96 Universal-Thermoelement-Messeingänge Typ B, C, E, J, K, N, R, S, T
Besondere Eigenschaften
- Kaltstellenkompensation für jeden Kanal
- Status-LED an jedem Messeingang
- Messdatenausgabe auf Ethernet
- Galvanische Trennung (Kanal, CAN, Versorgung, Gehäuse)
- Erfüllt die Anforderungen der Luftfahrtindustrie
- Robuste Geräte für extreme Anforderungen
- Kabelzugentlastung
Persönliche Beratung
Haben Sie Fragen zu diesem Produkt oder einer speziellen Anwendung? Unsere Experten beraten Sie gerne persönlich und unverbindlich.
Technische Daten
| Messeingang allg. Eigenschaften | |
|---|---|
| Spezialfunktionen | Sensorbruch-Erkennung (Aktivierung über Software-Einstellung) |
| Summenabtastrate | 9600 Hz |
| Hardwarefilter (statisch) | 11 Hz, Filtertyp RC-Tiefpass |
| Eingangswiderstand | 15.0 MΩ |
| Kanal-LED | Kanal-LED blinkt bei Konfiguration, Sensorbrucherkennung |
| Messeingang Temperatur | |
| Messbereich Temperatur | Typ E (NiCr/CuNi) -200 … 900 °C (-328 … 1652 °F), Typ J (Fe/CuNi) -180 … 750 °C (-292 … 1352 °F), Typ K (NiCr/NiAl) -200 … 1300 °C (-328 … 2372 °F), Typ N (NiCrSi/NiSi) -270 … 1300 °C (-454 … 2372 °F), Typ R (Pt13Rh/Pt) -50 … 1700 °C (-58 … 3092 °F), Typ S (Pt10Rh/Pt) -50 … 1750 °C (-58 … 3182 °F), Typ T (Cu/CuNi) -250 … 400 °C (-418 … 752 °F), Typ B (PtRh30/PtRh6) 0 ... 1820 °C (32 ... 3308 °F), Typ C (W5Re/W26Re) 0 ... 2320 °C (32 ... 4208 °F) |
| Kennlinienlinearisierung | Nummerisch interpoliert |
| Kaltstellenkompensation | PT100 für jeden Kanal |
| Messbereich Thermospannung | ±78125 µV |
| Kaltstellen Messbereich | 0 ... 167.8 Ω |
| Gesamtfehler Thermoelement Typ E | |
| Umgebungstemperatur -40 °C | @TInput= 0 °C / 700 °C (±0.183 K / ±0.214 K) |
| Umgebungstemperatur 5 °C | @TInput= 0 °C / 700 °C (±0.145 K / ±0.225 K) |
| Umgebungstemperatur 25 °C | @TInput= 0 °C / 700 °C (±0.129 K / ±0.161 K) |
| Umgebungstemperatur 45 °C | @TInput= 0 °C / 700 °C (±0.170 K / ±0.251 K) |
| Umgebungstemperatur 85 °C | @TInput= 0 °C / 700 °C (±0.204 K / ±0.235 K) |
| Gesamtfehler Thermoelement Typ J | |
| Umgebungstemperatur -40 °C | @TInput= 0 °C / 600 °C (±0.191 K / ±0.220 K) |
| Umgebungstemperatur 5 °C | @TInput= 0 °C / 600 °C (±0.154 K / ±0.226 K) |
| Umgebungstemperatur 25 °C | @TInput= 0 °C / 600 °C (±0.137 K / ±0.167 K) |
| Umgebungstemperatur 45 °C | @TInput= 0 °C / 600 °C (±0.180 K / ±0.252 K) |
| Umgebungstemperatur 85 °C | @TInput= 0 °C / 600 °C (±0.212 K / ±0.241 K) |
| Gesamtfehler Thermoelement Typ K | |
| Umgebungstemperatur -40 °C´ | @TInput= 0 °C / 800 °C (±0.206 K / ±0.257 K) |
| Umgebungstemperatur 5 °C | @TInput= 0 °C / 800 °C (±0.173 K / ±0.287 K) |
| Umgebungstemperatur 25 °C | @TInput= 0 °C / 800 °C (±0.153 K / ±0.203 K) |
| Umgebungstemperatur 45 °C | @TInput= 0 °C / 800 °C (±0.199 K / ±0.313 K) |
| Umgebungstemperatur 85 °C | @TInput= 0 °C / 800 °C (±0.227 K / ±0.278 K) |
| Gesamtfehler Thermoelement Typ N | |
| Umgebungstemperatur -40 °C | @TInput= 0 °C / 800 °C (±0.243 K / ±0.254 K) |
| Umgebungstemperatur 5 °C | @TInput= 0 °C / 800 °C (±0.219 K / ±0.278 K) |
| Umgebungstemperatur 25 °C | @TInput= 0 °C / 800 °C (±0.190 K / ±0.201 K) |
| Umgebungstemperatur 45 °C | @TInput= 0 °C / 800 °C (±0.245 K / ±0.304 K) |
| Umgebungstemperatur 85 °C | @TInput= 0 °C / 800 °C (±0.264 K / ±0.275 K) |
| Gesamtfehler Thermoelement Typ R | |
| Umgebungstemperatur -40 °C | @TInput= 0 °C / 1300 °C (±0.664 K / ±0.403 K) |
| Umgebungstemperatur 5 °C | @TInput= 0 °C / 1300 °C (±0.738 K / ±0.481 K) |
| Umgebungstemperatur 25 °C | @TInput= 0 °C / 1300 °C (±0.611 K / ±0.349 K) |
| Umgebungstemperatur 45 °C | @TInput= 0 °C / 1300 °C (±0.763 K / ±0.507 K) |
| Umgebungstemperatur 85 °C | @TInput= 0 °C / 1300 °C (±0.685 K / ±0.424 K) |
| Gesamtfehler Thermoelement Typ S | |
| Umgebungstemperatur -40 °C | @TInput= 0 °C / 1300 °C (±0.653 K / ±0.438 K) |
| Umgebungstemperatur 5 °C | @TInput= 0 °C / 1300 °C (±0.724 K / ±0.527 K) |
| Umgebungstemperatur 25 °C | @TInput= 0 °C / 1300 °C (±0.600 K / ±0.384 K) |
| Umgebungstemperatur 45 °C | @TInput= 0 °C / 1300 °C (±0.750 K / ±0.553 K) |
| Umgebungstemperatur 85 °C | @TInput= 0 °C / 1300 °C (±0.674 K / ±0.459 K) |
| Gesamtfehler Thermoelement Typ T | |
| Umgebungstemperatur -40 °C | @TInput= 0 °C / 300 °C (±0.200 K / ±0.200 K) |
| Umgebungstemperatur 5 °C | @TInput= 0 °C / 300 °C (±0.175 K / ±0.182 K) |
| Umgebungstemperatur 25 °C | @TInput= 0 °C / 300 °C (±0.154 K / ±0.147 K) |
| Umgebungstemperatur 45 °C | @TInput= 0 °C / 300 °C (±0.201 K / ±0.208 K) |
| Umgebungstemperatur 85 °C | @TInput= 0 °C / 300 °C (±0.228 K / ±0.221 K) |
| Gesamtfehler Thermoelement Typ B | |
| Umgebungstemperatur -40 °C | @TInput= 600 °C / 1300 °C (±0.389 K / ±0.575 K) |
| Umgebungstemperatur 5 °C | @TInput= 600 °C / 1300 °C (±0.507 K / ±0.710 K) |
| Umgebungstemperatur 25 °C | @TInput= 600 °C / 1300 °C (±0.387 K / ±0.573 K) |
| Umgebungstemperatur 45 °C | @TInput= 600 °C / 1300 °C (±0.533 K / ±0.735 K) |
| Umgebungstemperatur 85 °C | @TInput= 600 °C / 1300 °C (±0.422 K / ±0.608 K) |
| Gesamtfehler Thermoelement Typ C | |
| Umgebungstemperatur -40 °C | @TInput= 0 °C / 1700 °C (±0.291 K / ±0.417 K) |
| Umgebungstemperatur 5 °C | @TInput= 0 °C / 1700 °C (±0.342 K / ±0.628 K) |
| Umgebungstemperatur 25 °C | @TInput= 0 °C / 1700 °C (±0.290 K / ±0.415 K) |
| Umgebungstemperatur 45 °C | @TInput= 0 °C / 1700 °C (±0.368 K / ±0.654 K) |
| Umgebungstemperatur 85 °C | @TInput= 0 °C / 1700 °C (±0.325 K / ±0.450 K) |
| Gesamtfehler PT100 Eingang | |
| Umgebungstemperatur -40 °C | ± 30.79 mΩ |
| Umgebungstemperatur 5 °C | ± 18.53 mΩ |
| Umgebungstemperatur 25 °C | ± 13.10 mΩ |
| Umgebungstemperatur 45 °C | ± 20.74 mΩ |
| Umgebungstemperatur 85 °C | ± 30.20 mΩ |
| Gesamtfehler Thermospannung | |
| Umgebungstemperatur -40 °C+ | @0 mV / 30mV (± 2.8 µV / 4.8 µV) |
| Umgebungstemperatur 5 °C | @0 mV / 30mV (± 3.5 µV / 7.8 µV) |
| Umgebungstemperatur 25 °C | @0 mV / 30mV (± 2.8 µV / 4.8 µV) |
| Umgebungstemperatur 45 °C | @0 mV / 30mV (± 3.5 µV / 7.8 µV) |
| Umgebungstemperatur 85 °C | @0 mV / 30mV (± 2.8 µV / 4.8 µV) |
| Galvanische Trennung | |
| Messeingang ↔ Modulversorgung | ±100 V (dauerhaft), ±500 V (Stoßspannung) |
| Messeingang ↔ CAN | ±100 V (dauerhaft), ±500 V (Stoßspannung) |
| Messeingang ↔ Gehäuse | ±100 V (dauerhaft), ±500 V (Stoßspannung) |
| Messeingang ↔ Messeingang | ±100 V (dauerhaft), ±500 V (Stoßspannung) |
| Gerät | |
| Eingänge | 96 |
| Zulässige Eingangsspannung (Kanal) | ±25 V (dauerhaft), ±50 V (1 min), ±200 V (kurzzeitig, t < 2 ms) |
| Spannungsversorgung | 9 … 36 VDC |
| Schaltschwellen der Betriebsspannung | Ein 9 VDC (±0.3) / Aus 9 VDC (±0.3) |
| Leistungsaufnahme, typisch | <29 W; <25 W (ohne IPEhub2) |
| Arbeitstemperaturbereich | -40 … 85 °C (-40 … 185 °F) |
| IP-Schutzart | IP6K6 entsprechend DIN EN 60529: 2014-09-01 ISO 20653 |
| Relative Luftfeuchtigkeit | 5 ... 95 % |
| Betriebshöhe (über NN) | 55.000 Fuß / 16.764 m |
| Abmessungen | B500 mm x H130 mm x T476 mm (19.69 in x 5.12 in x 18.74 in) |
| Gewicht | 19.6 kg (43.21 lb) |
| Konfigurations-Schnittstelle | Ethernet |
| Datenübertragungsrate | 100 Mbit Ethernet (IEEE 802.3) |
| Prüfnormen | DIN EN 61326-1:2013 (EMV), IEC-EN 60584-2 (TE Genauigkeit - basierend auf Spannung / PT100 Genauigkeit ), MIL-STD-810G w/Change 1 (Schalldruck), ISO 9001:2015, RTCA DO-160G 2010-12-08 (Puls & Vibration), IEC 61010-2-201 (Sicherheitsbestimmungen) |
| Druckausgleich | Vorhanden |
| Trockenmittel | Vorhanden |
| Prüfintervall | 12 Monate |
| Gehäusematerial | Aluminium, gold-eloxiert |
| Eingangsbuchsen | Schraubklemme |
| Status-LED | Ja |
| Schutz gegen aggressive Flüssigkeiten | Hyjet IV Hydraulik-Flüssigkeit |
| Zubehör | |
| Systemkabel | 620-233 M-THERMO 96 Kabel IPEhub2-CAN/PWR, PWR-Büschel |
