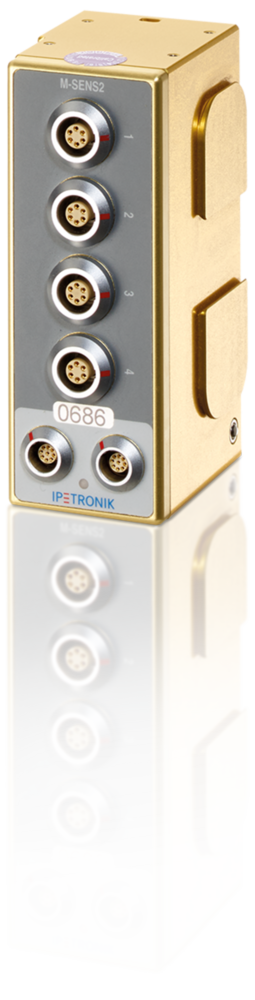

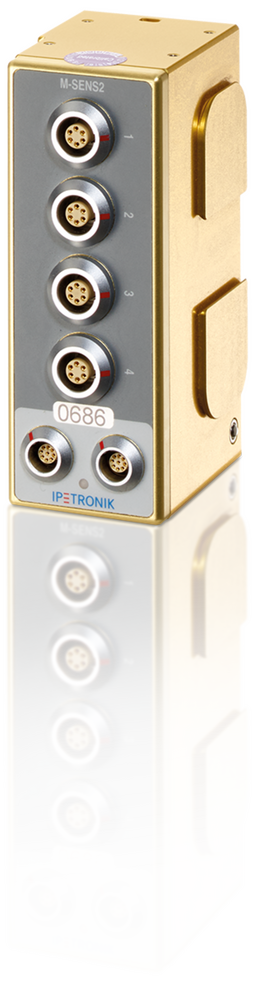

M-SENS 2

4-Kanal Analogmessmodul mit Sensorspeisung

M-SENS 2

4-Kanal Analogmessmodul mit Sensorspeisung
  • Betriebsmodi: V, mA je Eingang wählbar
  • 4 Sensorversorgungen (unipolar bis 15 V, bis zu ±60 mA)
  • TEDS Klasse-2 Unterstützung
  • Messdatenausgabe auf CAN
  • Galvanische Trennung (Kanal, CAN, Versorgung, Gehäuse)
  • Für den direkten Einbau in den Motorraum konstruiert
  • Werkzeuglose Verbindungstechnik
  • Kompakte und robuste Geräte für extreme Anforderungen

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Technische Daten

Genauigkeit bei Umgebungstemperatur 25 °C ±0.05 % (bipolare Messbereiche), ±0.13 % (unipolare Messbereiche)
Kanal-Abtastraten 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 / 500 / 1000 / 2000 Hz
Sensor-Speisespannung Unipolar 2.5 / 5 / 7.5 / 10 / 12.5 / 15 V
Eingänge 4
Arbeits­temperatur­bereich -40 … 125 °C (-40 … 257 °F)
IP-Schutzart IP 67 (ISO 20653 - 2013)

M-SENS 2 – Technische Daten

Als PDF herunterladen

Messeingang Volt
Messbereich SENS ±0.1 / 0.2 / 0.5 / 1 / 2 / 5 / 10 / 20 / 30 / 50 / 100 V
Genauigkeit bei Umgebungstemperatur 25 °C ±0.13 % (unipolare Messbereiche), ±0.05 % (bipolare Messbereiche)
Drift bei Umgebungstemperatur 85 … 105 °C ±80 ppm/K
Drift bei Umgebungstemperatur 105 … 125 °C ±120 ppm/K
Messeingang Hochvolt
* Sicherheitshinweise
Messeingang Strom
Messbereiche 0 … 20 mA, ±20 mA
Genauigkeit bei Umgebungstemperatur 25 °C ±0.30 %
Interne Bürde 50 Ω
Messeingang allg. Eigenschaften
AD-Wandler 16 bit / SAR (successive approximation register)
Spezialfunktionen Offset-Abgleich nach Gruppen, auch während der Messung
Interne Abtastrate 4 kHz
Kanal-Abtastraten 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 / 500 / 1000 / 2000 Hz
Summenabtastrate 8 kHz
Hardwarefilter (schaltbar) 250 Hz (M-SENS2 250Hz/M-SENS2 250 Hz DSP), Butterworth (8-pole), Genauigkeit 10 %, 500 Hz (M-SENS2/M-SENS2 DSP), Butterworth (8-pole)
Softwarefilter-Typen Butterworth, Elliptic (8-Pol), Bessel
Eingangswiderstand 10 MΩ
Softwarefilter (DSP einstellbar) 6 / 7.5 / 9.96 / 15 / 30 / 39.96 min, 100 / 125 / 166.67 / 250 / 500 (M-SENS2 DSP), 100 / 125 / 166.67 / 250 (M-SENS2 250Hz DSP), Genauigkeit 0.05 %, 1 / 1.25 / 1.67 / 2.5 / 5.0 / 6.67 / 10 / 12.5 / 16.67 / 25 / 50 / 66.7 Hz
Kanal-LED Nein
TEDS Class 2
Messeingang CNT
Anzahl Eingänge
Speisung
Sensor-Speisespannung Unipolar 2.5 / 5 / 7.5 / 10 / 12.5 / 15 V
Sensorspeisung
Genauigkeit Speisung bei Umgebungstemperatur 25°C ±0.20 %
Genauigkeit Speisung bei Umgebungstemperatur 85 °C ±0.40 %
Genauigkeit Speisung bei Umgebungstemperatur 120 °C ±0.60 %
Drift bei Umgebungstemperatur -40 … 85 °C ±40 ppm/K
Sensorspeisung Ausgangsstrom 60 mA, kurzschlussfest (Software-überwacht)
Galvanische Trennung
Messeingang ↔ Modulversorgung ±100 V (dauerhaft), ±500 V (kurzzeitig, t < 2 ms)
Messeingang ↔ CAN ±100 V (dauerhaft), ±500 V (kurzzeitig, t < 2 ms)
Messeingang ↔ Gehäuse ±100 V (dauerhaft), ±500 V (kurzzeitig, t < 2 ms)
Messeingang ↔ Messeingang ±100 V (dauerhaft), ±500 V (kurzzeitig, t < 2 ms)
Messeingang ↔ Sensorspeisung ±100 V (dauerhaft), ±500 V (kurzzeitig, t < 2 ms)
Gerät
Eingänge 4
Genauigkeiten
Zulässige Eingangsspannung (Kanal) ±100 V (dauerhaft), ±200 V (kurzzeitig, t < 2 ms)
Spannungsversorgung 6 … 36 VDC
Schaltschwellen der Betriebsspannung Ein 9 VDC (±0.3) / Aus 6 VDC (±0.3)
Leistungsaufnahme, typisch 3.0 W (ohne aktive Sensorspeisung)
Arbeitstemperaturbereich -40 … 125 °C (-40 … 257 °F)
Lagertemperaturbereich -55 … 150 °C (-67 … 302 °F)
IP-Schutzart IP 67 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit 5 ... 95 %
Abmessungen B106 mm x H43 mm x T60 mm (4.17 in x 1.69 in x 2.36 in)
Gewicht 420 g (0.93 lb)
Konfigurations-Schnittstelle Highspeed-CAN
Datenübertragungsrate Software einstellbar bis 1 Mbit/s (ISO 11898-2)
Gehäusematerial Aluminium, gold-eloxiert
Eingangsbuchsen ODU Serie F, Größe 1 (5-Pin), Lemo EGG 1B 306 (6-Pin)
Ausgangsbuchsen LEMO 0B,9-pol./P,30°
Status-LED Ja
Schutz gegen aggressive Flüssigkeiten
Elektrische Daten
Status-LED
Zubehör
Systemkabel 620-561 M-PWR Term. Kabel Büschel, 620-567 M-CAN/PWR Term: Kabel SubD/S, Büschel, 620-560 M-CAN Kabel, 620-502 M-CAN Kabel SUBD/S Term., M-CAN-ABS
Eingangskabel 600-866 SENS LEMO 1B 7p Kabel BNC/P, 670-807 SENS LEMO 1B 6p Kabel offen, SENS4-TEDS, 620-674 M-SENS LEMO 1B 6p I-Messung Kabel offen
