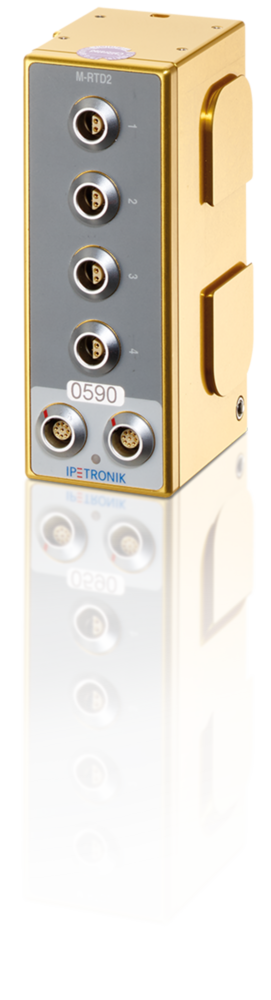

M-RTD2

4 PT100-Messeingänge

M-RTD2

4 PT100-Messeingänge
  • Messdatenausgabe auf CAN
  • Galvanische Trennung (Kanal, CAN, Versorgung, Gehäuse)
  • Für den direkten Einbau in den Motorraum konstruiert
  • Werkzeuglose Verbindungstechnik
  • Kompakte und robuste Geräte für extreme Anforderungen

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Technische Daten

Genauigkeit bei Umgebungstemperatur 25 °C (77 °F) ±0.020 % über gesamten Messbereich
Sensorspeisung Ausgangsstrom 1 mA, kurzschlussfest (Software-überwacht)
Eingänge 4
Arbeits­temperatur­bereich -40 … 125 °C (-40 … 257 °F)
IP-Schutzart IP 67 (ISO 20653 - 2013)

M-RTD2 – Technische Daten

Als PDF herunterladen

Messeingang Hochvolt
* Sicherheitshinweise
Messeingang allg. Eigenschaften
AD-Wandler 16 bit / SAR (successive approximation register)
Summenabtastrate 400 Hz
Hardwarefilter (statisch) 150 Hz, Butterworth (8-pole)
Softwarefilter-Typen Butterworth, Elliptic (8-Pol), Bessel
Softwarefilter (DSP einstellbar) 6 / 7.5 / 9.96 / 15 / 30 / 39.96 min, 1 / 1.25 / 1.67 / 2.5 / 5.0 / 6.67 / 10 / 12.5 Hz
Messeingang Temperatur
Messbereich Temperatur RTD 100 / PT100 -50 … 450°C (-58 … 842 °F)
Genauigkeit bei Umgebungstemperatur 25 °C (77 °F) ±0.020 % über gesamten Messbereich
Genauigkeit im Temperaturbereich -40 … 85 °C ±0.12 % über gesamten Messbereich
Genauigkeit im Temperaturbereich -40 … 125 °C ±0.25 % über gesamten Messbereich
Gegenspannung (I_OUT+ ↔ I_OUT-) ±20 V
Sensorspeisung Ausgangsstrom 1 mA, kurzschlussfest (Software-überwacht)
Messeingang CNT
Anzahl Eingänge
Speisung
Sensorspeisung
Galvanische Trennung
Messeingang ↔ Modulversorgung ±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ CAN ±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ Gehäuse ±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ Messeingang ±100 V (dauerhaft), ±500 V (Stoßspannung)
Gerät
Eingänge 4
Genauigkeiten
Zulässige Eingangsspannung (Kanal) ±100 V (dauerhaft), ±200 V (kurzzeitig, t < 2 ms)
Spannungsversorgung 9 … 36 VDC
Schaltschwellen der Betriebsspannung Ein 9 VDC (±0.3) / Aus 6 VDC (±0.3)
Leistungsaufnahme, typisch 2.5 W
Arbeitstemperaturbereich -40 … 125 °C (-40 … 257 °F)
Lagertemperaturbereich -55 … 150 °C (-67 … 302 °F)
IP-Schutzart IP 67 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit 5 ... 95 %
Betriebshöhe (über NN) 55.000 Fuß / 16.764 m
Abmessungen B106 mm x H43 mm x T57 mm (4.17 in x 1.69 in x 2.26 in)
Gewicht 410 g (0.90 lb)
Konfigurations-Schnittstelle Highspeed-CAN
Datenübertragungsrate Software einstellbar bis 1 Mbit/s (ISO 11898-2)
Gehäusematerial Aluminium, gold-eloxiert
Eingangsbuchsen Lemo ERA OS 304
Status-LED Ja
Schutz gegen aggressive Flüssigkeiten
Elektrische Daten
Status-LED
Zubehör
Systemkabel 620-561 M-PWR Term Kabel Büschel, 620-567 M-CAN/PWR Term Kabel SubD/S, Büschel, 620-560 M-CAN Kabel, 620-502 M-CAN Kabel SUBD/S Term., M-CAN-ABS
Eingangskabel 670-937 RTD 0S Kabel offen
