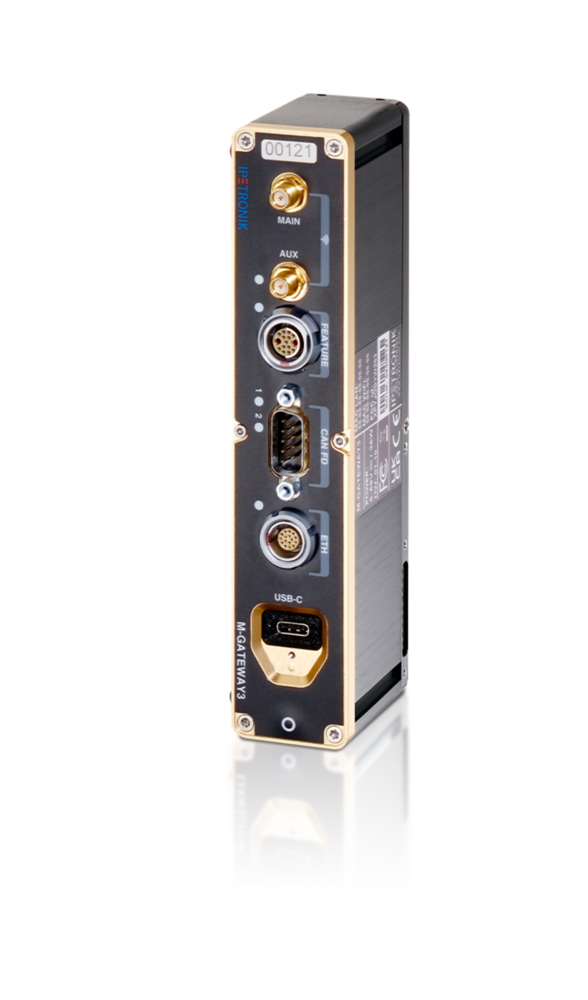

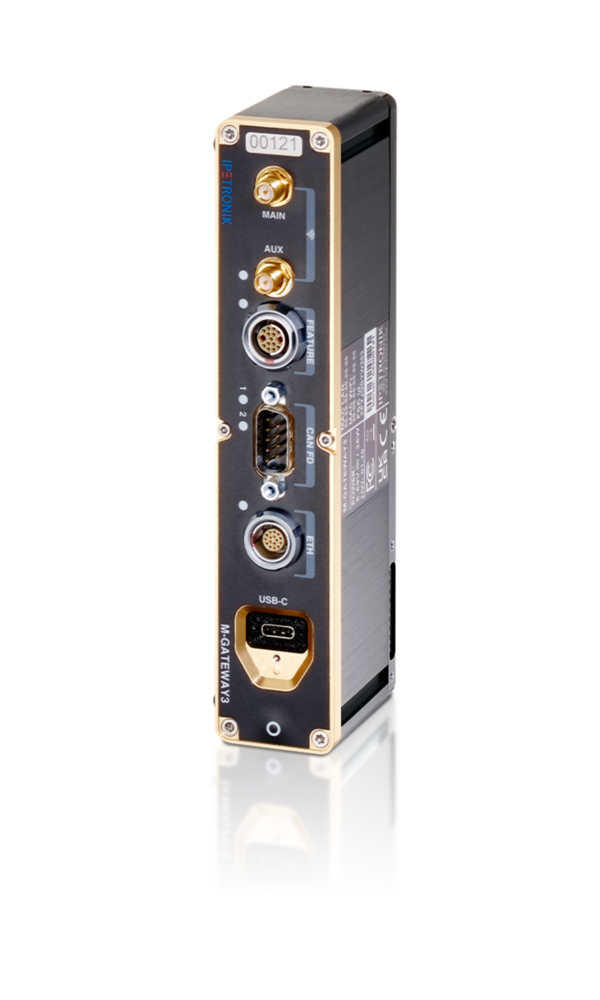

M-GATEWAY3
Universelle Schnittstellenmodul für das M3 DAQ-System
Das M-GATEWAY3 stellt das universelle Schnittstellenmodul für den M3 Baukasten dar. Über die verschiedenen Eingänge werden die Datenbusse in einem System gebündelt. Durch die Ausgabe über das standardisierte Übertragungsprotokoll XCPonETH werden die Signale den unterschiedlichsten Messapplikationen (3rd Party-Systeme) verlustfrei zur Verfügung gestellt. Das M-GATEWAY3 unterstützt dabei den intuitiven Plug and Play basierten Aufbau auch bei komplexen Messaufgaben.
Besondere Eigenschaften
- Anwendung als CAN-USB oder CAN-Ethernet gateway
- Anbindung an PC über USB-C (Daten- und Spannungversorgung)
- Ausgabe über XCPonETH oder CAN-FD
- Online Verrechnungen auf dem Modul
- Logging-Funktion um Messdaten autark zu erfassen
- Monitoring und Control über Webinterface und IPEmotion.ME App
Technische Daten
| Schnittstellen | |
|---|---|
| CAN FD | 2 |
| ETH (1 GbE) | 2 |
| Ethernet-Schnittstelle zum PC | Ethernet (1GBit), USB-C, WiFi (2.4 / 5GHz) |
| USB 3.0-Schnittstellen | 1 x USB-C (3.1) |
| Fahrer-Anzeigesystem | IPEmotion ME |
| Extender (Erweiterungseinheiten) | 1 x Satellite Interface |
| Gerät | |
| Betriebssystem | Linux (64 bit) |
| Prozessor | ARM i.MX8 M Plus Quad A53 |
| Performanceindex | 542 |
| Datenübertragung | WiFi, Ethernet, USB-C |
| Datenlogger-Software | IPEmotion RT |
| Speichertiefe | 64 GB (nicht entnehmbar), 32 GB (intern) |
| Spannungsversorgung | Für Bordnetz von 12 | 24 | 48 V, 9 ... 48 VDC (Tol. 6 ... 59 VDC) |
| Schaltschwellen der Betriebsspannung | Ein 9 VDC (±0.3) / Aus 6 VDC (±0.3) |
| Leistungsaufnahme | typ. 3 W, max. 50 W |
| Arbeitstemperaturbereich | -40 … 85 °C (-40 … 185 °F) |
| IP-Schutzart | IP 67 (ISO 20653 - 2013) |
| Relative Luftfeuchtigkeit | 5 ... 95 % |
| Abmessungen | L165 mm x B33 mm x H58 mm (L6.50 in x B1.30 in x H2.28 in) |
| Protokolle | |
| CCP / XCP on CAN | Ja |
| J1939 | Ja |
| OBD | Ja |
| WWH-OBD | Ja |
| KWP on CAN | Ja |
| UDS / ODX / PDX | Ja |
| XCP on ETH | Ja |
| CAN-Traffic | Ja |
| CAN-senden | Ja |
| Softwarefunktion | |
| Konfigurations-Software | IPEmotion, IPEmotion RT.UI |
| Formeln, Klassierung, Trigger | Ja |
| Drahtlose Kommunikation | |
| WiFi | Ja |
| IPEcloud / FTP-Server | Ja |
| Zubehör | |
| Systemkabel | 623-507 M3-CAN/PWR Kabel, Büschel, 623-504 M3-CAN/PWR Kabel, M-CAN/PWR, 623-500 M3-CAN/PWR Kabel, SubD9/S Term, Büschel (Monitoring), IPE-ZUK-265 USB-C Kabel mit Sicherungsschraube, 620-688 LOG GB-ETH Kabel RJ45 |
| Eingangskabel | 620-684 IPEhub2/IPElog CAN1+2 Kabel 2x CAN SubD/P, 630-530 ETH-Feature/X-Link, 111540 (3m) ETH-Feature/RJ45 |
| Antenne | IPE-ANT-020 (WiFI/BT Kurzstabantenne) |
| Optional | IPE-HWI-M3-002 Montageplatte, IPE-COV-M3-001 Abdeckkappe, IPE-HWI-M3-001 Montageplatte |
