M-CNT3 4
4 digitale Eingänge zur Erfassung digitaler Signale für Frequenz-, Zähl-, Dauer-, PWM- und Durchflussmessungen
Neu
Maximale Performance für hochdynamische Messaufgaben

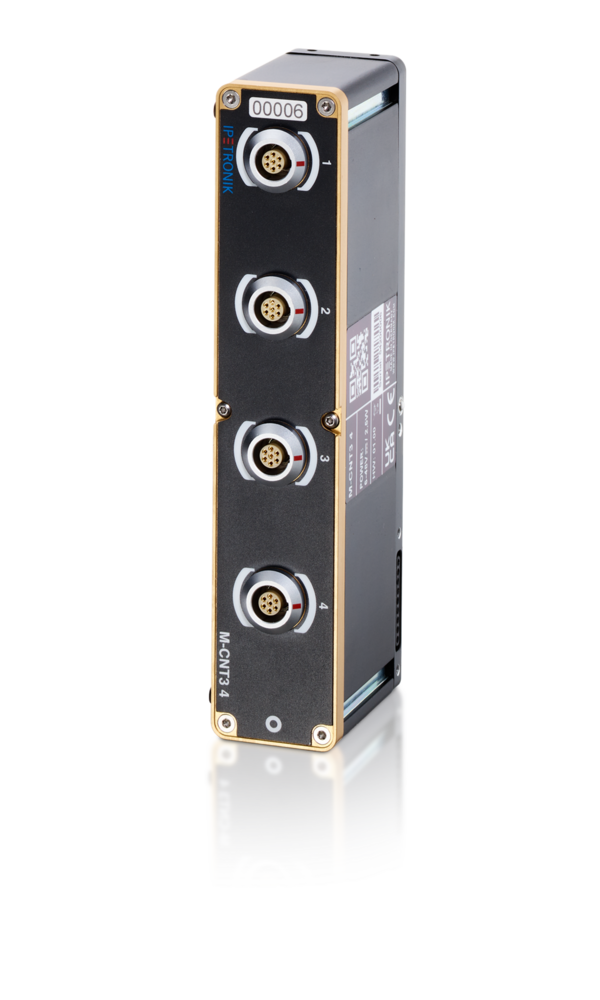

Mit dem M-CNT3 4 präsentiert IPETRONIK ein neues Frequenz-Messmodul der M3-Familie, das die Möglichkeiten modularer Messtechnik konsequent erweitert. Das Modul kombiniert hohe Präzision mit maximaler Flexibilität und fügt sich nahtlos in die neue Gerätegeneration ein.
Mit vier frei konfigurierbaren Kanälen für unterschiedliche Messmodi ermöglicht das M-CNT3 4 die präzise Erfassung hochdynamischer Signale. Das hochauflösende 32-Bit-Datenformat sorgt dabei für eine außergewöhnlich genaue und zuverlässige Messdatenerfassung – selbst bei anspruchsvollen Anwendungen.
Neben seiner Leistungsfähigkeit überzeugt das Modul durch eine ultrakompakte und robuste Bauweise, die sich ideal für den Einsatz in Fahrzeugen, am Prüfstand oder im Labor eignet. Das innovative magnetische und kabellose Verbindungskonzept reduziert den Verkabelungsaufwand deutlich, verkürzt die Montagezeit und sorgt gleichzeitig für eine stabile und ausfallsichere Datenverbindung.
Schnell konfigurieren, erfassen und auswerten
Als neuestes Mitglied der M3-Familie profitiert das M-CNT3 4 von einem ausgereiften und bewährten Messsystem, das eine schnelle Inbetriebnahme und einen zuverlässigen Betrieb ermöglicht.
Mit CAN-FD-Unterstützung bis zu 5 MBit/s, magnetischer Kopplung ohne zusätzliche Verbindungskabel und automatischer Terminierung wird der Aufbau deutlich vereinfacht und potenzielle Fehlerquellen werden reduziert. Die nahtlose Anbindung an IPEmotion erleichtert zudem die Konfiguration, Skalierung und Auswertung der Messdaten.
Die M3-Serie unterstützt bis zu 64 Module in einer Kette und ermöglicht damit flexible Messaufbauten in Fahrzeug, Prüfstand und Labor. Diese skalierbare Architektur verkürzt die Aufbauzeiten und erleichtert die Integration in komplexe Messsysteme.
Nahtlos integriert in die M3-Plattform
Das M-CNT3 4 erweitert die M3-Plattform um ein Modul zur präzisen Erfassung hochdynamischer digitaler Signale. Während andere Module der Serie für die Messung analoger, thermischer oder elektrischer Größen ausgelegt sind, konzentriert sich das M-CNT3 4 auf Anwendungen mit hoher Impulsdichte.
Damit eignet es sich besonders für Encoder-Auswertungen sowie für die präzise Erfassung und Verarbeitung von Frequenzen. Als Teil der M3-Serie fügt sich das Modul nahtlos in bestehende Messaufbauten ein und ergänzt die Plattform um eine leistungsfähige Lösung für anspruchsvolle digitale Messaufgaben.
Einsatzgebiete des M-CNT3 4
- Drehzahl- und Winkelmessung
Turbolader- und Motordrehzahlen, Kühlgebläse, Getriebezahnsensoren sowie Torsionsschwingungsanalysen - Positions- und Encoder-Anwendungen
Lenkwinkel-, Pedal- oder Drosselklappenpositionen, Quadratur-Encoder mit Index sowie lineare Encoder in Robotik-Anwendungen - PWM- und Aktuatorsignale
Erfassung von Pulsweitenmodulationssignalen bei Aktuator-Rückmeldungen, Motor- oder Ventilansteuerungen - Durchflussmessungen
Turbinen-Durchflusssensoren in Kühlkreisläufen, Kraftstoffsystemen oder anderen fluidtechnischen Anwendungen - Industrielle Anwendungen
Teilezählung in Produktionslinien oder indirekte Füllstandserfassung über Impulssignale
Vorteile im Überblick
- erfasst hochdynamische Digitalsignale bis 400 kHz
- ermöglicht mehrere Auswertungen aus einem Eingangssignal
- reduziert Verkabelung durch integrierte Sensorversorgung
- entlastet den Bus durch CAN-FD
- unterstützt Diagnose auf mehreren Ebenen
- fügt sich in die M3-Plattform mit IPEmotion-Anbindung ein
- reduziert Integrationsaufwand in komplexen Messsystemen
Sie interessieren sich für das M-CNT3 4?
Füllen Sie einfach das Kontaktformular aus ‒ wir setzen uns schnellstmöglich mit Ihnen in Verbindung.
Technische Daten
| Messeingang allg. Eigenschaften | |
|---|---|
| Spezialfunktionen | Mittelwertbildung Tiefe einstellbar (1-100) |
| Interne-Zeitbasis | 100 MHz |
| Interne-Abtastrate | 5 kHz |
| Kanal-Abtastraten | 2 / 5 / 10 min - 1 / 2 / 5 / 10 / 100 / 200 / 500 / 1000 / 5000 Hz |
| Summen-Abtastrate | 20 kHz |
| Hardwarefilter-Typen | Bessel |
| Hardwarefilter (schaltbar) | 10 / 20 / 50 / 100 / 200 / 500 Hz / 1 / 2 / 5 / 10 / 20 / 50 / 100 kHz 4. Ordnung |
| Hardwarefilter (statisch) | 4 MHz 2. Ordnung (Bessel-Charakteristik) |
| Filterdämpfung bei Umgebungstemperatur 25 °C | 10 Hz ... 20 kHz: 0.75 dB, 20 kHz ... 100kHz: 1.25 dB, (bei -3 dB Grenzfrequenz) |
| Filterdämpfung bei Umgebungstemperatur -40 … 125 °C | 20 kHz ... 100kHz: 1.25 dB, 10 Hz ... 20 kHz: 0.75 dB, (bei -3dB Grenzfrequenz) |
| DC-Kompensation | 0.8 Hz (untere Grenzfrequenz -3 db) |
| Dämpfung DC-Kompensation bei Umgebungstemperatur 25 °C | 1 dB |
| Dämpfung DC-Kompensation bei Umgebungstemp. -40 … 125 °C | 3 dB |
| Kanal-LED | Kanal-LED leuchtet bei ausbleibendem Messsignal, Kanal-LED blinkt bei Konfiguration gelb, Farbliche Anzeige entsprechend des Messmodus, Kanal-LED leuchtet in der Farbe des Messmodus für 10s nach der Initialisierung, Bei Überstrom der Sensorspeisung |
| TEDS | Class 2 |
| Messeingang CNT | |
| Messmodus: Frequenz | 0.025 Hz ... 400 kHz |
| Messmodus: Tastverhältnis | 0.01 ... 99.99 %, 0.025 Hz (Minimalfrequenz), 10kHz (Maximalfrequenz) |
| Auflösung des Tastverhältnisses | 1.25 µs |
| Messmodus: Periodendauer, Pulsdauer, Pausendauer | 2.5 µs ... 42 s |
| Auflösung für Periodendauer, Pulsdauer, Pausendauer | 1.25 µs |
| Messmodus: Ereigniszähler | 0 ... 65535, 0 ... 4294967295, 0 ... 281474976710655, Rücksetzen bei Takt, Rücksetzen bei Überlauf, Rücksetzten bei Indexsignal |
| Messmodus: Ereigniszähler mit Drehrichtungserkennung (Encoder) | -32768 ... 32767, -2147483648 ... -2147483647, -140737488355328 ... 140737488355327 |
| Genauigkeit bei Umgebungstemperatur 23 °C | 0.025 Hz ... 100 kHz: 0.05%, 100 kHz ... 400 kHz (0.0000005 * Messwert f) %, ±0.0025 % (interne Zeitbasis) by design |
| Drift bei Umgebungstemperatur -40 … 125 °C | 0.025 Hz ... 100 kHz: 0.055 %, 100 kHz ... 400 kHz: (0.00000055 * Messwert f) % |
| Einstellbare Triggerschwelle | ±50 V Auflösung 0.20 V, ±5 V Auflösung 0.020 V, Hilfseingang IN2 / IN3: Ein 3,5 V / Aus 1,5 V (TTL) |
| Genauigkeit Triggerschwelle bei Umgebungstemperatur 23 °C | ±3 % |
| Genauigkeit Triggerschwelle bei Umgebungstemperatur -40 ... 125 °C | ±8 % |
| Speisung | |
| Sensor-Speisespannung | Unipolar 2.5 / 5 / 7.5 / 10 / 12 / 15 / 24 V, (Derating des maximalen Stroms bei 85 °C) |
| Genauigkeit Speisung bei Umgebungstemperatur 25°C | ±1 % (bei 24V) |
| Drift bei Umgebungstemperatur -40 … 125 °C | ±20 ppm/K |
| Sensorspeisung Ausgangsstrom | 70 ... 75 mA (Je nach Speisespannungskombination) |
| Galvanische Trennung | |
| Messeingang ↔ Modulversorgung | ±100 V (dauerhaft), ±500 V (Stoßspannung) |
| Messeingang ↔ CAN | ±100 V (dauerhaft), ±500 V (Stoßspannung) |
| Messeingang ↔ Gehäuse | ±100 V (dauerhaft), ±500 V (Stoßspannung) |
| Messeingang ↔ Messeingang | ±100 V (dauerhaft), ±500 V (Stoßspannung) |
| Messeingang ↔ Sensorspeisung | ±100 V (dauerhaft), ±500 V (Stoßspannung) |
| Gerät | |
| Eingänge | 4 |
| Spannungsversorgung | Für Bordnetz von 12 | 24 | 48 V, 6 ... 59 VDC |
| Schaltschwellen der Betriebsspannung | Ein 9 VDC (±0.3) / Aus 6 VDC (±0.3) |
| Leistungsaufnahme, typisch | 3,3 W |
| Arbeitstemperaturbereich | -40 … 125 °C (-40 … 257 °F) |
| Lagertemperaturbereich | -55 … 150 °C (-67 … 302 °F) |
| IP-Schutzart | IP 67 (ISO 20653 - 2013) |
| Relative Luftfeuchtigkeit | 5 ... 95 % |
| Betriebshöhe (über NN) | max. 5000m |
| Abmessungen | L165 mm x B33 mm x H58 mm (L6.50 in x B1.30 in x H2.28 in) |
| Gewicht | 500 g (1.10 Ib) |
| Konfigurations-Schnittstelle | CAN-FD (ISO 11898-2-2016)) 125 kBit/s bis 5 MBit/s 64 Datenbytes |
| Datenübertragungsrate | Software einstellbar bis 5Mbit/s (ISO11898-2-2016) |
| Eingangsbuchsen | 001 - Lemo HGG 1B 307 (7-Pin) |
| Status-LED | Ja, Anzeige des Betriebszustands sowie Warnungen bei Unterspannung bzw. abgelaufener Kalibrierung |
| Zubehör | |
| Modul | IPE-COV-M3-001 Abdeckkappe, IPE-HWI-M3-001 Montageplatte, IPE-HWI-M3-002 Montageplatte |
| Systemkabel | 623-500 M3-CAN/PWR Kabel, SubD9/S Term, Büschel, 623-502 M3-CAN/PWR Kabel, LOG Term, 623-503 M3-CAN/PWR Kabel, 623-504 M3-CAN/PWR Kabel, M-CAN/PWR, 623-506 M3-CAN Kabel, SUB-D/9S Term, 623-507 M3-CAN/PWR Kabel, Büschel, 623-508 M3-CAN/PWR Kabel, CAN/PWR 0B-5p., 623-509 M3-CAN/PWR Kabel, X-LINK/PWR, 623-510 M3-CAN/ Kabel, ETAS-CAN 1B-8p, 623-511 M3-CAN Kabel, M-CAN/noPWR M-Weiche |
| Eingangskabel | 600-858 CNT LEMO 1B7p Kabel offen, 600-857 CNT LEMO 1B7p Kabel BNC/P |
