M-CNT2

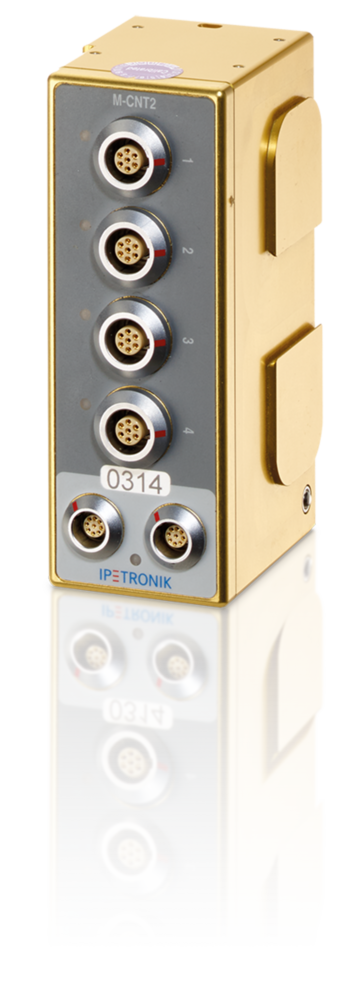

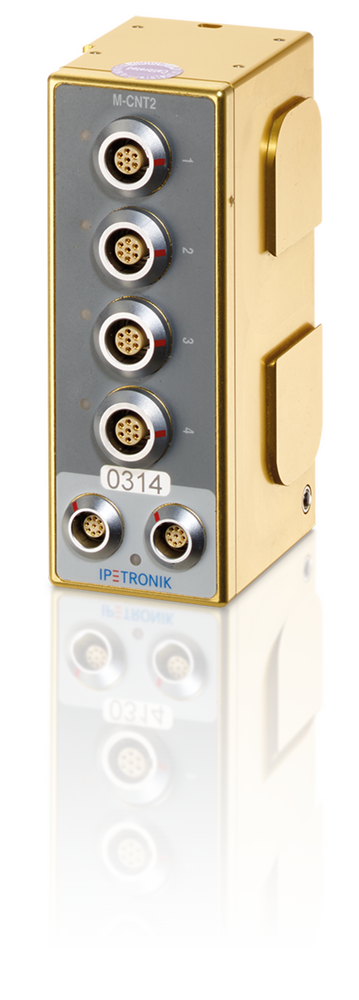

4-Kanal Universal-Zählermodul mit Sensorversorgung

M-CNT2

4-Kanal Universal-Zählermodul mit Sensorversorgung
  • 4 Sensorversorgungen (unipolar bis 15 V, bis zu ±60 mA)
  • Messdatenausgabe auf CAN
  • Galvanische Trennung (Kanal, CAN, Versorgung, Gehäuse)
  • Für den direkten Einbau in den Motorraum konstruiert
  • Werkzeuglose Verbindungstechnik
  • Kompakte und robuste Geräte für extreme Anforderungen

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Technische Daten

Kanal-Abtastraten 1 / 2 / 5 / 10 / 50 / 100 / 200 / 500 / 1000 / 2000 / 5000 Hz
Genauigkeit bei Umgebungstemperatur 25 °C ±0.01 % (interne Zeitbasis)
Sensor-Speisespannung Unipolar 2.5 / 5 / 7.5 / 10 / 12.5 / 15 V
Eingänge 4
Arbeits­temperatur­bereich -40 … 125 °C (-40 … 257 °F)
IP-Schutzart IP 67 (ISO 20653 - 2013)

M-CNT2 – Technische Daten

Als PDF herunterladen

Messeingang Hochvolt
* Sicherheitshinweise
Messeingang allg. Eigenschaften
Spezialfunktionen Mittelwert
Interne Abtastrate 100 MHz
Kanal-Abtastraten 1 / 2 / 5 / 10 / 50 / 100 / 200 / 500 / 1000 / 2000 / 5000 Hz
Summenabtastrate 20 kHz
Hardwarefilter (schaltbar) Genauigkeit 10 %, 1 … 30 kHz
Filterdämpfung bei Umgebungstemperatur 25 °C ±1.0 dB
Filterdämpfung bei Umgebungstemperatur -40 … 125 °C ±3.0 dB
DC-Kompensation 0.8 Hz (untere Grenzfrequenz -3 db)
Dämpfung DC-Kompensation bei Umgebungstemperatur 25 °C ±1 dB (Abweichung)
Dämpfung DC-Kompensation bei Umgebungstemp. -40 … 125 °C ±3 dB (Abweichung)
Kanal-LED Ja, Kanal-Status-LED reagiert auf erfasstes Eingangssignal, Kanal-Status-LED einer in der Softwareoberfläche markierter Kanals blinkt gelb, Kanal-LED blinkt bei Konfiguration
Messeingang CNT
Messmodus: Frequenz 0.03 Hz … 200 kHz
Messmodus: Tastverhältnis 10 kHz (Maximalfrequenz), 0.03 Hz (Minimalfrequenz), 0.01 … 99.99 %
Auflösung des Tastverhältnisses 1 µ oder 1/100 fc Filter (größerer Wert)
Messmodi: Periodendauer, Pulsdauer, Pausendauer 200 s (Maximaldauer), 1 µs (Mindestdauer)
Auflösung für Periodendauer, Pulsdauer, Pausendauer 1 µ oder 1/100 fc Filter (größerer Wert)
Messmodus: Ereigniszähler (Rückstellung) Rückstellung über Messtakt, Ohne Rückstellung, Rücksetzung bei Überlauf (max. 32 bit)
Messmodus: Ereigniszähler mit Drehrichtungserkennung (Encoder) Auf- / Abwärtszähler
Genauigkeit bei Umgebungstemperatur 25 °C ±0.01 % (interne Zeitbasis)
Drift bei Umgebungstemperatur -40 … 85 °C ±1.5 ppm/K
Drift bei Umgebungstemperatur 85 … 105 °C ±2.5 ppm/K
Drift bei Umgebungstemperatur 105 … 125 °C ±5.0 ppm/K
Einstellbare Triggerschwelle ±4 V Auflösung 0.025V, ±40 V Auflösung 0.20 V
Genauigkeit Triggerschwelle bei Umgebungstemperatur 25 °C ±3 %
Genauigkeit Triggerschwelle bei Umgebungstemperatur-40 … 125 °C ±8 %
Anzahl Eingänge
Speisung
Sensor-Speisespannung Unipolar 2.5 / 5 / 7.5 / 10 / 12.5 / 15 V
Sensorspeisung Unipolar 2.5/ 5/ 7.5/ 10/ 12.5/ 15V
Genauigkeit Speisung bei Umgebungstemperatur 25°C ±5.0 %
Genauigkeit Speisung bei Umgebungstemperatur 85 °C ±6.0 %
Genauigkeit Speisung bei Umgebungstemperatur 120 °C ±7.0 %
Sensorspeisung Ausgangsstrom 60 mA, (kurzschlussfest, mit Sicherheitsabschaltung)
Galvanische Trennung
Messeingang ↔ Modulversorgung ±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ CAN ±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ Gehäuse ±100 V (dauerhaft), ±500 V (Stoßspannung)
Messeingang ↔ Messeingang ±100 V (dauerhaft), ±500 V (Stoßspannung)
Gerät
Eingänge 4
Genauigkeiten
Zulässige Eingangsspannung (Kanal) ±100 V (dauerhaft), ±200 V (kurzzeitig, t < 2 ms)
Spannungsversorgung 9 … 36 VDC
Schaltschwellen der Betriebsspannung Ein 9 VDC (±0.3) / Aus 6 VDC (±0.3)
Leistungsaufnahme, typisch 2.0 W (ohne aktive Sensorspeisung)
Arbeitstemperaturbereich -40 … 125 °C (-40 … 257 °F)
Lagertemperaturbereich -55 … 150 °C (-67 … 302 °F)
IP-Schutzart IP 67 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit 5 ... 95 %
Abmessungen B106 mm x H43 mm x T60 mm (4.17 in x 1.69 in x 2.36 in)
Gewicht 420 g (0.93 lb)
Konfigurations-Schnittstelle Highspeed-CAN
Datenübertragungsrate Software einstellbar bis 1 Mbit/s (ISO 11898-2)
Gehäusematerial Aluminium, gold-eloxiert
Eingangsbuchsen ODU Serie F, Größe 1 (5-Pin) S11F1C-T05MJG0-2500, Lemo EGG 1B 307 (7-Pin)
Ausgangsbuchsen LEMO 0B,9-pol./P,30°
Status-LED Ja
Schutz gegen aggressive Flüssigkeiten
Elektrische Daten
Status-LED
Zubehör
Systemkabel 620-561 M-PWR Term Kabel Büschel, 620-567 M-CAN/PWR Term Kabel SubD/S, Büschel, 620-560 M-CAN Kabel, 620-502 M-CAN Kabel SUBD/S Term., M-CAN-ABS
Eingangskabel 600-858 CNT LEMO 1B7p Kabel offen, 600-857 CNT LEMO 1B7p Kabel BNC/P

Zubehör
