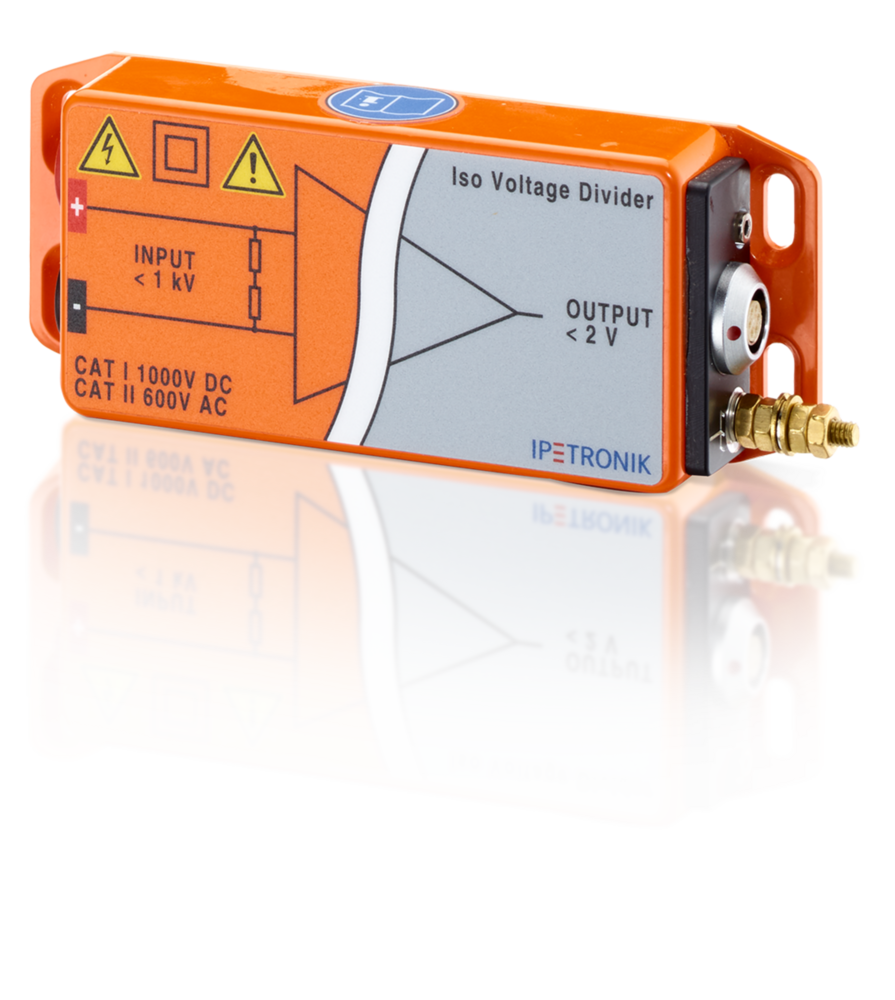

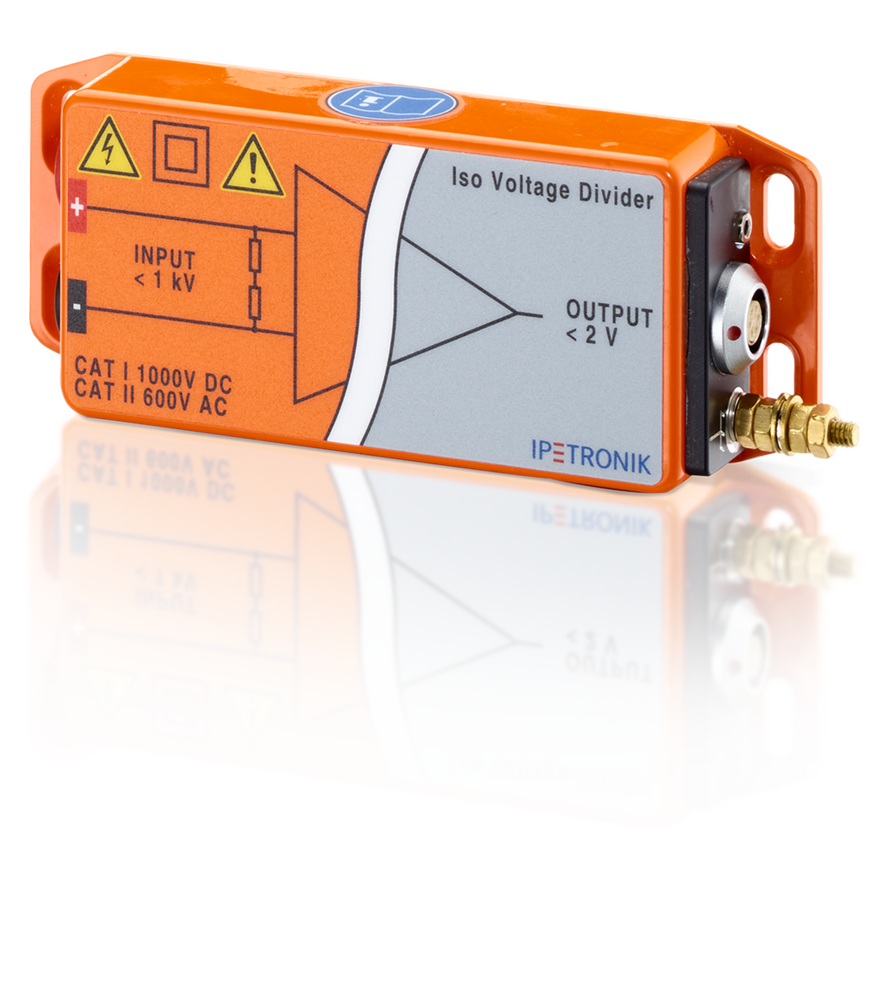

HV Iso Divider 100 kHz

DC-Hochspannungsteiler bis 1 kV Messbereich

Bitte akzeptieren Sie die Drittanbieter­-Inhalte, um diese Funktion zu nutzen: Cookie-Einstellungen öffnen

Besondere Eigenschaften

  • Bandbreite bis 100 kHz
  • Sichere Spannungsmessung in DC-Hochspannungssystemen
  • Galvanisch getrennter Hochspannungsteiler
  • Für Anwendungen an Elektro- und Hybridfahrzeugen
  • Direktanschluss an SENS-Module
  • Zulässige Anwendungsbereiche nach CAT I und CAT II

Datenblatt

Technische Daten

Genauigkeit ±0.25 % (Bei 15 V)
Eingänge 1
Spannungsversorgung 15 VDC
Arbeits­temperatur­bereich -20 … 70 °C (-4 … 158 °F)
IP-Schutzart IP 67 (ISO 20653 - 2013)

HV Iso Divider 100 kHz – Technische Daten

Als PDF herunterladen

Messeingang Hochvolt
Eingangsbuchsen 4 mm (Sicherheitslaborstecker)
Messbereich ±1000 V (andere Bereiche auf Anfrage)
Genauigkeit bei Umgebungstemperatur -20 … 70 °C (-4 … 158 °F) ±0.50 %
Genauigkeit ±0.25 % (Bei 15 V)
Eingangsimpedanz 10 MΩ || 22 pF (mit HV-Kabel 620-124.010)
Grenzfrequenz 100 kHz (bei max. Länge der Messleitung von 1 m)
Hardwarefilter Bessel (6-Pol)
* Sicherheitshinweise Die Verwendung in AC-Stromkreisen der Drehstromaggregate von E- u. Hybridfahrzeugen ist, bedingt durch extrem hohe Transienten- u. HF-Ströme, in diesem System nicht erlaubt! Anwender, die an HV-Systemen arbeiten, müssen dafür ausgebildet u. befähigt sein.
Messeingang CNT
Anzahl Eingänge
Speisung
Sensorspeisung
Galvanische Trennung
Prüfspannung 3536 VAC @ 50 Hz (sinusförmig)
Anwendungen nach CAT I ±1000 VDC
Anwendungen nach CAT II ±600 VDC, 600 VAC @ 50 ... 60 Hz (sinusförmig)
Gerät
Eingänge 1
Genauigkeiten
Zulässige Eingangsspannung (Kanal) ±1000 V (dauerhaft)
Spannungsversorgung 15 VDC
Leistungsaufnahme, typisch 0.8 W
Arbeitstemperaturbereich -20 … 70 °C (-4 … 158 °F)
Lagertemperaturbereich -30 … 70 °C (-22 … 158 °F)
IP-Schutzart IP 67 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit 5 ... 95 %
Abmessungen B126 mm x H50 mm x T25 mm (4.96 in x 1.97 in x 0.98 in)
Gewicht 120 g (0.26 lb)
Ausgangsbuchsen ODU Serie F, Größe 1 (6-Pin)
Ausgangssignal ±2 V
Schutz gegen aggressive Flüssigkeiten
Verschmutzungsgrad 2
Max. Einsatzhöhe 2000 m
Elektrische Daten
Status-LED
Zubehör
Systemkabel 620-629 HViso Kabel SENS 1B 7p
Eingangskabel 620-124 HViso-IN Büschel Kabel offen
