Hochpräzise und ausfallsicher, auch unter extremen Klimabedingungen.
IPETRONIK entwickelt robuste Messmodule, Datenlogger und DAQ-Software für Luftfahrt- und Turbinentests. Typische Anwendungen sind Strahltriebwerke, Gasturbinen und Kolbenmotoren sowie Flugtest-Instrumentierung (FTI), hybrid-elektrische Antriebe und Urban Air Mobility. Die Systeme arbeiten im Bereich von -40 °C bis +85 °C, erfassen Temperaturen über Thermoelemente mit einer Genauigkeit von bis zu ±0,1 K und übertragen Daten über Luftfahrtprotokolle wie IENA, iDDS, ARINC 429 und ARINC 825. Pylon-montierte Architekturen platzieren die Messmodule direkt am Prüfling und reduzieren die Sensorverkabelung deutlich.
Key Facts & Highlights
- Klimabereich: -40 °C bis +85 °C: zuverlässige Messungen bei Hitze, Eis, Vibration und Schnee.
- Temperaturgenauigkeit: Bis zu ±0,1 K bei der Temperaturerfassung über Thermoelemente mit dem M-THERMO 96.
- Kanaldichte: 96 Thermoelement-Kanäle pro M-THERMO 96, unterstützt werden die Typen B, C, E, J, K, N, R, S und T.
- Pylon-montierte Messtechnik: Verteilte Installation direkt am Prüfling reduziert Sensorverkabelung und Rüstzeiten.
- Luftfahrtprotokolle: Native Unterstützung von iDDS, IENA, IPEaeroAPI, Modbus TCP, ARINC 429 und ARINC 825.
- Modulares IP67-Design: M3-Serie mit kabellosem Magnet-Steckkonzept für eine schnelle Installation.
- Zeitsynchrone Erfassung: IPEmotion RT erfasst Sensor- und Busdaten in einer gemeinsamen Software-Umgebung mit automatischem Cloud-Upload.
Vom Automotive-Bereich in die Luftfahrt: bewährte Zuverlässigkeit
Seit vielen Jahren setzen führende Industrieunternehmen auf Messtechnik von IPETRONIK, die ursprünglich für die robuste Fahrzeugerprobung in Wüstenhitze, Eis und Schnee entwickelt wurde. Heute ist der Geschäftsbereich Luftfahrt [+] Turbinen eine etablierte Säule des Unternehmens, mit zahlreichen Projekten in Triebwerkstests und Flugerprobung.

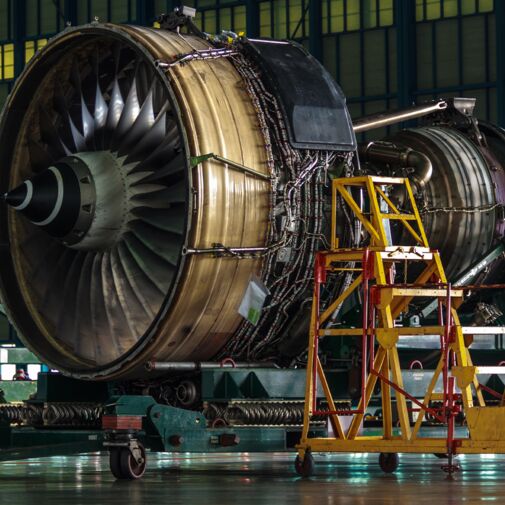

Warum stoßen zentrale DAQ-Räume in Triebwerksprüfständen an ihre Grenzen?
Klassische Triebwerksprüfstände arbeiten mit fest verdrahteten Architekturen, die an zentrale DAQ-Räume angebunden sind. Moderne, effizientere Triebwerke erfordern jedoch immer präzisere Messkanäle. Die Erweiterung eines zentralen DAQ-Raums ist aufwendig, zeitintensiv und teuer, und jeder zusätzliche Kanal bedeutet zusätzliche Verkabelung durch den Prüfstand.
Wie funktioniert eine pylon-montierte Messarchitektur?
Bei einer pylon-montierten Architektur werden die Messmodule direkt am Triebwerkspylon in der Nähe der Sensoren installiert. Module wie das M-THERMO 96 digitalisieren die Signale vor Ort und übertragen sie per Ethernet an die Prüfstandsinfrastruktur. Das minimiert die Sensorverkabelung, verbessert die Signalqualität und reduziert elektrische Störeinflüsse. Da die Verkabelung außerhalb des Prüfstands vorbereitet werden kann, verkürzen sich die Rüstzeiten und der Prüfstand wird effizienter ausgelastet.
Präzise Temperaturerfassung bei schnellen Temperaturwechseln
Bei Triebwerkstests ist die Messtechnik schnellen Temperaturwechseln und rauen Umgebungsbedingungen ausgesetzt. Der Temperatur-Scanner M-THERMO 96 bietet 96 Thermoelement-Kanäle mit einer Genauigkeit von bis zu ±0,1 K und unterstützt die Thermoelement-Typen B, C, E, J, K, N, R, S und T. In Kombination mit kompakten Gateways wie dem IPEhub2 oder dem M-GATEWAY3 werden die Daten per Ethernet über iDDS, IENA, IPEaeroAPI oder ModBus TCP direkt an die Prüfstandsinfrastruktur übertragen. Derselbe Ansatz eignet sich auch für Tests an Gasturbinen.
Ultrakompakt, IP67-geschützt und schnell konfiguriert
Die M3-Serie von IPETRONIK ist ein modulares Messsystem für raue Umgebungen in der Luftfahrt. Das ultrakompakte, IP67-geschützte Gehäuse und das kabellose Magnet-Steckkonzept verkürzen Installations- und Rüstzeiten deutlich. Die M3-Serie wird vielfach für Thermoelement-, Zähler- und Kraftstoffdurchflussmessungen in der Triebwerksproduktion und -validierung eingesetzt. Die galvanische Trennung von Kanälen, CAN und Spannungsversorgung sorgt für eine ausfallsichere und synchrone Erfassung mehrerer Sensorsignale.
Skalierbare Datenlogger für die Flugtest-Instrumentierung
Für die Flugtest-Instrumentierung (FTI) bietet IPETRONIK robuste und skalierbare Systeme zur Datenerfassung. Der Datenlogger IPE853 arbeitet mit verteilten Modulen wie dem M-THERMO3 16 für eine zuverlässige Temperaturerfassung über Thermoelemente. Er bietet cFast-Speicher mit bis zu 1 TB, integriertes LTE, WLAN und GPS sowie eine Echtzeit-Visualisierung über IPEmotion ME. Messmodule lassen sich per CAN oder Ethernet anbinden, und Avionikprotokolle wie ARINC 429, ARINC 825 und IENA integrieren Flugzeugbusdaten. Mit IPEmotion RT werden alle Sensor- und Busdaten zeitsynchron erfasst, lokal gespeichert, in Echtzeit übertragen und automatisch in globale Infrastrukturen hochgeladen.
Luftfahrt- & Prüfstandsprotokolle
Welche Luftfahrtprotokolle unterstützen die Systeme von IPETRONIK?
- ARINC 429: der weit verbreitete Avionik-Datenbusstandard zur Übertragung von Flugzeugdaten zwischen Bordsystemen.
- ARINC 825: der Standard für die CAN-Bus-Kommunikation in Luftfahrtsystemen.
- IENA: ein Ethernet-basiertes Paketformat für die Datenerfassung in der Flugerprobung.
- iDDS und ModBus TCP: Ethernet-basierte Protokolle zur Einbindung von Messdaten in die Prüfstandsinfrastruktur.
- IPEaeroAPI: die Schnittstelle von IPETRONIK zur Integration von Messdaten in Kundensysteme.
Messmodule, Datenlogger und Software für die Luftfahrt
Messmodul
M-THERMO 96
Temperatur-Scanner mit hoher Kanaldichte: 96 Thermoelement-Kanäle und eine Genauigkeit von bis zu ±0,1 K.
Montage am Pylon, Ethernet-Ausgang über iDDS, IENA, IPEaeroAPI und ModBus TCP, zuverlässige Messungen bei schnellen Temperaturwechseln.
Messmodule
M3-Serie
Ultrakompaktes, modulares IP67-Messsystem für Thermoelemente, Frequenz/Zähler, Kraftstoffdurchfluss und Spannung.
Kabellose Magnetkopplung, Universaleingänge, galvanische Trennung von Kanal zu Kanal.
Datenlogger
IPE853
Robuster Datenlogger für raue Umgebungen und die Flugerprobung.
cFast-Speicher bis 1 TB, integriertes LTE, WLAN und GPS, mehrere ETH-, CAN FD- und LIN-Schnittstellen, Echtzeit-Visualisierung mit IPEmotion ME.
Software
IPEmotion RT & IPEmotion PC
DAQ- und Logger-Software für die zeitsynchrone Erfassung von Sensor- und Busdaten.
Unterstützt ARINC 429, ARINC 825, IENA und iDDS mit automatischem Upload in Cloud-Infrastrukturen.
Prüfstands- & Engineering-Leistungen
Über Hardware und Software hinaus unterstützt die Eingineering- und Prüfstandsabteilung von IPETRONIK Kunden mit maßgeschneiderten Lösungen für thermische Tests, darunter Verdichtervalidierung und Leistungstests. Vorstudien zu ergänzenden Kühleinheiten haben gezeigt, dass sie Wartungsstillstände verringern und die Auslastung der Prüfstände erhöhen können.
