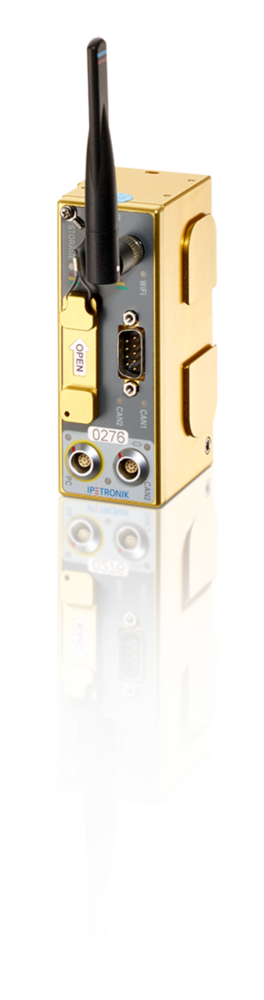

IPEhub2

Kompakter Datenlogger für experimentelle Validierung

IPEhub2

Kompakter Datenlogger für experimentelle Validierung
  • 2 CAN Eingänge
  • SD-Speichermedium bis 32 GB
  • Visualisierung über Mobile Devices und IPEmotion.ME App
  • Galvanische Trennung der CAN-Eingänge
  • Entwickelt für Anwendungen in rauen Umgebungen
  • Konfiguration über LAN / WLAN-Schnittstelle mit IPEmotion RT.UI
  • Online Verrechungen, Klassierung, CAN-Senden Funktionalität
  • Verschlüsselte Datenübertragung WPA2

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Technische Daten

Eingänge 2 CAN
Datenübertragung WLAN
Spannungsversorgung 9 … 36 VDC
Arbeits­temperatur­bereich -40 … 85 °C (-40 … 185 °F)
IP-Schutzart IP 54 (ISO 20653 - 2013)

IPEhub2 – Technische Daten

Als PDF herunterladen

Schnittstellen
CAN HS (ISO 11898-2) 2
Ethernet-Schnittstelle zum PC Ethernet (100 Mbit)
Lemo-Stecker, 9-polig für M-CAN-Module 1
Fahrer-Anzeigesystem IPEmotion ME
Bestückungsoption 1 2 CAN
Bestückungsoption 2
Bestückungsoption 3
Bestückungsoption 4
Bestückungsoption 5
Gerät
Betriebssystem Linux (32 bit)
Prozessor Arm
Arbeitsspeicher (RAM) 256 MB
Eingänge 2 CAN
Performanceindex
Datenübertragung WLAN
Datenlogger-Software IPEmotion RT
Speichermedium SD (Stromausfallschutz & Lesestörungsmanagement)
Speichertiefe 16/ 32 GB
Spannungsversorgung 9 … 36 VDC
Schaltschwellen der Betriebsspannung Ein 9 VDC (±0.3) / Aus 6 VDC (±0.3)
Leistungsaufnahme, typisch 4.0 W
Arbeitstemperaturbereich -40 … 85 °C (-40 … 185 °F)
Lagertemperaturbereich -45 … 95 °C (-49 … 203 °F)
IP-Schutzart IP 54 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit 5 ... 95 %
Abmessungen B106 mm x H43 mm x T62 mm (4.17 in x 1.69 in x 2.44 in)
Gewicht 360 g (0.79 lb)
Protokolle
CCP / XCP on CAN Ja
J1939 Ja
OBD Ja
UDS / ODX / PDX Ja
CAN-Traffic Ja
CAN-senden Ja
Softwarefunktion
Konfigurations-Software IPEmotion RT.UI
Formeln, Klassierung, Trigger Ja
Speicherdaten-Formate .ZIPRT, MDF4.1
Drahtlose Kommunikation
WiFi 2.4 GHz (WiFi 802.11 b/g)
IPEcloud / FTP-Server Ja
Zubehör
Systemkabel 620-561 M-PWR Term Kabel Büschel, 620-680 IPEhub2 PC Kabel RJ45, 620-560 M-CAN Kabel
Eingangskabel 620-684 IPEhub2/IPElog CAN1+2 Kabel 2x CAN SubD/P
Antenne IPE-ANT-011, IPE-ANT-004
