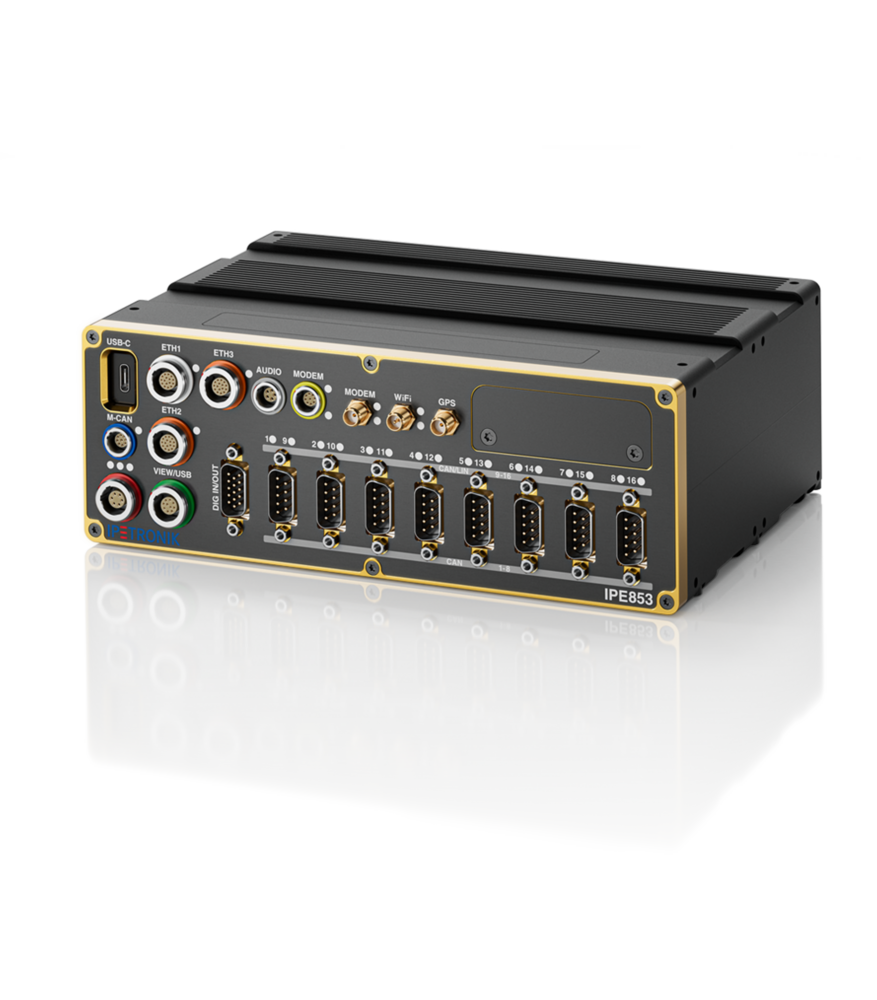

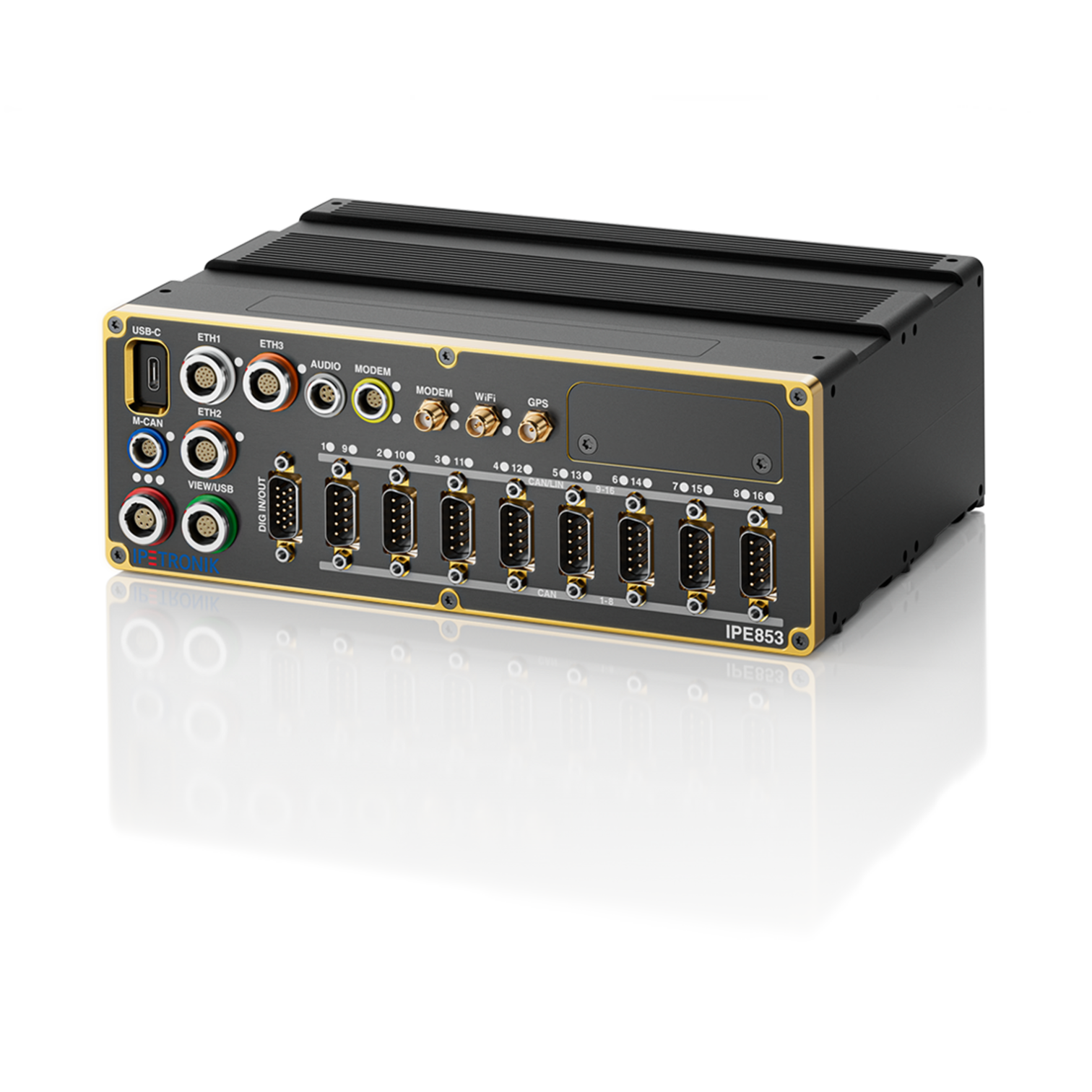

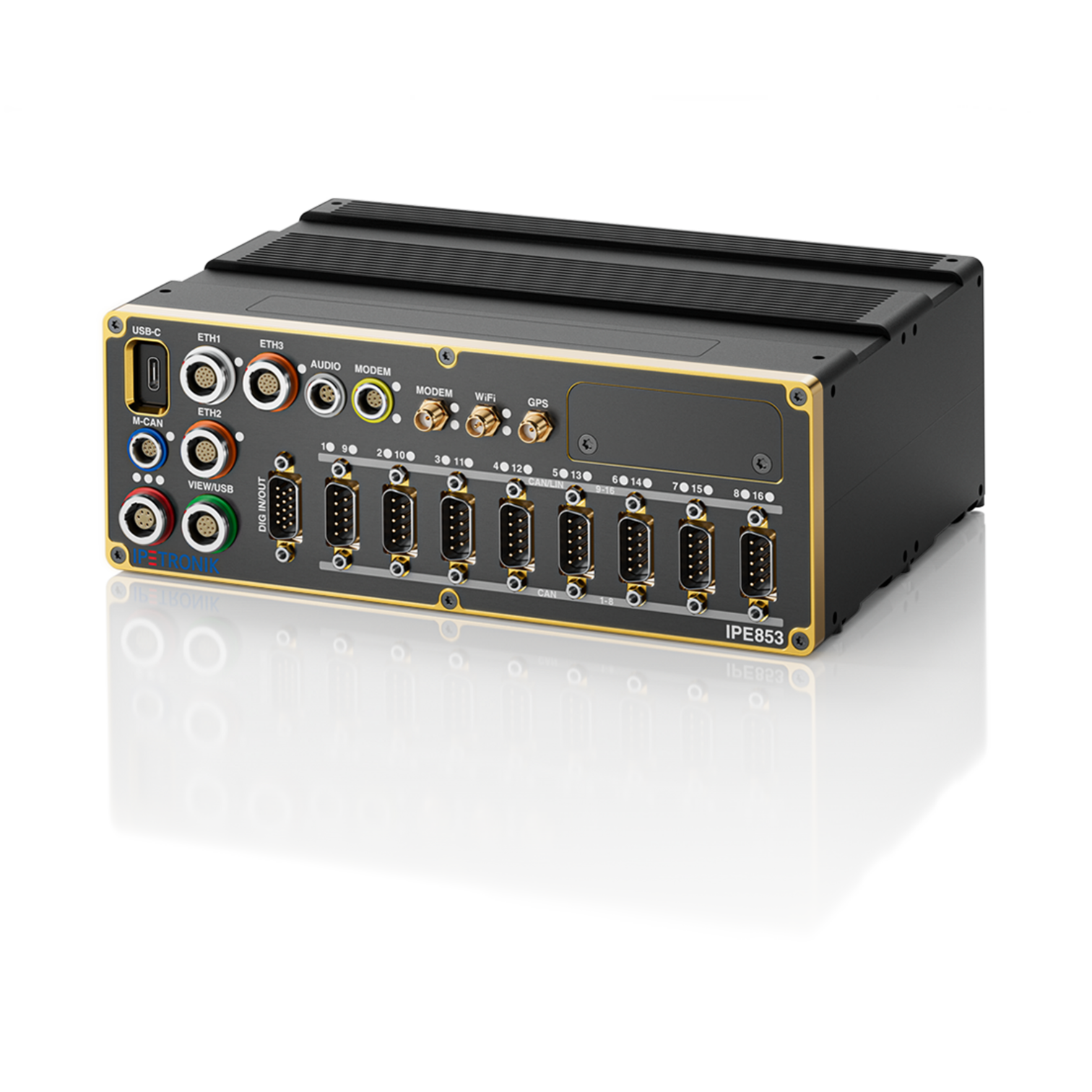

IPE853
Skalierbarer Datenlogger für die Flottenerprobung und experimentelle Validierung
IPE853 – Entwickelt für Flottenerprobungen unter Extrembedingungen
Der IPE853 ist der ideale Datenlogger für Erprobungen unter Extrembedingungen, in denen das Gesamtfahrzeug und bestimmte Fahrzeugkomponenten auf umfangreichen Heiß- und Kaltlanderprobungen Testfahrten mit unterschiedlichsten Fahrprofilen absolvieren. Mit dem leistungsstarken x6425RE Prozessor erreicht der Nachfolger des IPElog2 einen Performanceindex von 2894 – damit werden komplexe Messaufgaben an den aktuellen CAN FD-, LIN- und Ethernet-Netzwerken noch effizienter erledigt. Dank seines Aluminiumgehäuses ist der Logger äußerst kompakt und robust. Er erfüllt die Schutzart IP54 und arbeitet in einem erweiterten Temperaturbereich von -40 bis 85 °C sowie bei einer relativen Luftfeuchtigkeit von 5 bis 95 Prozent.
Besondere Eigenschaften
- Eingänge 8 CAN FD-SIC, 8 CAN FD-SIC / LIN umschaltbar, 3 ETH
- 16 GB RAM
- Quickstart, No Message Lost (NML), Wake on CAN/LIN/FlexRay
- cFast-Speichermedium bis 1000 GB
- Integriertes 4G-/LTE-Modem, WiFi und GPS-Empfänger
- Visualisierung über Display und Mobile Devices mit IPEmotion ME
- Galvanische Trennung von CAN FD SIC, LIN, ETH, DIG I/O
- Entwickelt für Anwendungen in rauen Umgebungen
- Softwareintegration mit XCP on ETH / A2L-Beschreibung
Effizientes Datenmanagement mit mobiler App und Cloud-Anbindung
Mit Hilfe von IPEmotion RT ermöglicht das perfekt abgestimmte System aus Hard- und Software eine schnelle und intuitive Konfiguration sowie die automatische Datenerfassung während der Erprobungsfahrt. Die mobile Software-Version IPEmotion ME bietet eine komfortable Online-Visualisierung auf Tablets und Smartphones. Durch die Cloud-Anbindung können die Daten in Echtzeit in die IPEcloud übertragen und dezentral abgerufen werden.
Skalierbares Gesamtsystem für wechselnde Messaufgaben
Mit zahlreichen Messeingängen für CAN, LIN und Ethernet lässt sich der IPE 853 flexibel für alle physikalischen Größen und digitalen Busgrößen erweitern. So ist der Zugriff auf Bus-Netzwerke und Steuergeräte-Protokolle, einschließlich Bus-Traffic-Messungen, Video- und Audio- Daten, einfach möglich. Durch kanalweise Umschaltung von CAN auf LIN kann schnell auf unterschiedliche Messanforderungen reagiert werden. Dies erspart Zeit und erhöht die Effizienz.
Persönliche Beratung
Haben Sie Fragen zu diesem Produkt oder einer speziellen Anwendung? Unsere Experten beraten Sie gerne persönlich und unverbindlich.
Technische Daten
| Schnittstellen | |
|---|---|
| CAN HS (ISO 11898-2) | Ja |
| CAN FD | Ja |
| LIN (1.3 & 2.0) | Ja |
| ETH (1 GbE) | 2 |
| FlexRay | Via FlexRay Satellite Interface |
| Digital Ein-/Ausgänge | 4/4 |
| Mikrofon-Eingang / Audio-Ausgabe | 1 |
| Ethernet-Schnittstelle zum PC | Ethernet (1GBit) |
| USB 3.0-Schnittstellen | 1 |
| Lemo-Stecker, 9-polig für M-CAN-Module | 1 |
| Fahrer-Anzeigesystem | IPEmotion ME |
| Extender (Erweiterungseinheiten) | FlexRay, LIN, CAN-FD Satellite interface |
| Gerät | |
| Betriebssystem | Linux (64 bit) |
| Prozessor | INTEL X6425RE |
| Arbeitsspeicher (RAM) | 16 GB |
| Eingänge | 8 CAN FD-SIC, 8 CAN FD-SIC / 8 LIN umschaltbar, 2 ETH |
| Performanceindex | 2894 |
| Datenübertragung | Modem, WiFi, GNSS |
| Datenlogger-Software | IPEmotion RT |
| Speichermedium | cFast |
| Speichertiefe | 240 / 1000 GB |
| Spannungsversorgung | 9 … 36 VDC |
| Leistungsaufnahme, typisch | 16 W |
| Arbeitstemperaturbereich | -40 … 85 °C (-40 … 185 °F) |
| Lagertemperaturbereich | -45 … 90 °C (-49 … 194 °F) |
| IP-Schutzart | IP 54 (ISO 20653 - 2013) |
| Relative Luftfeuchtigkeit | 5 ... 95 % |
| Abmessungen | B206 mm x H73 mm x T166 mm (B8.13 in x H2.87 in x T6.56 in) |
| Protokolle | |
| CCP / XCP on CAN | Ja |
| J1939 | Ja |
| GM-LAN | Ja |
| OBD | Ja |
| WWH-OBD | Ja |
| UDS / ODX / PDX | Ja |
| XCP on ETH | Ja |
| FlexRay / XCP on FlexRay | Ja |
| SOME IP | Ja |
| FlexRay-Traffic | Ja |
| CAN-Traffic | Ja |
| LIN-Traffic | Ja |
| ETH-Traffic | Ja |
| ASAM CMP | Ja, einschließlich PLP, TECMP |
| DLT | Ja |
| CAN-senden | Ja |
| Softwarefunktion | |
| Konfigurations-Software | IPEmotion RT.UI |
| No Message Lost (NML) | Ja |
| Wake on CAN (WoC) | Ja |
| Wake on LIN (WoL) | Ja |
| Wake on FlexRay (WoFR) | Ja |
| Scriptausführung | Ja |
| Formeln, Klassierung, Trigger | Ja |
| Speicherdaten-Formate | ZIP, BLF, AVI, WAV, MDF4.x, ASC, PCAP, PCAPNG, DLT |
| Drahtlose Kommunikation | |
| GNSS (Global Navigation Satellite System) | 20 Hz (GPS) |
| WiFi | 2.4 GHz / 5 GHz (WiFi 802.11 a/b/g/n/ac) |
| Modem | 4G (LTE) |
| IPEcloud / FTP-Server | Ja |
| Video | |
| IP-Kamera (Real Time Streaming Protocol) | Ja |
| USB Video Class (UVC) | Ja |
| Zubehör | |
| Systemkabel | 620-072 Gigabit-ETH LEMO 1B 14p ,PWR Kabel RJ45, Büschel/S, 620-574 LOG-PR05 Kabel Büschel, 630-524 X-Link System Kabel LOG X-Link, 630-526 X-LINK Kabel LOG GB-ETH LEMO 1B14p, 620-688 LOG GB-ETH Kabel RJ45, 620-679 LOG-DI/O Kabel iMIC |
| Eingangskabel | 620-684 IPEhub2/IPElog CAN1+2 Kabel 2x CAN SubD/P, 620-324 M-LOG PR03-05 DI/O Kabel offen, 620-724 IPElog2 CAN/LIN Kabel CAN/LIN, 2xSubD/P, 620-621 OBD2 Kabel M-LOG PR05 |
| Antenne | 114630 |
