ETHOS 2

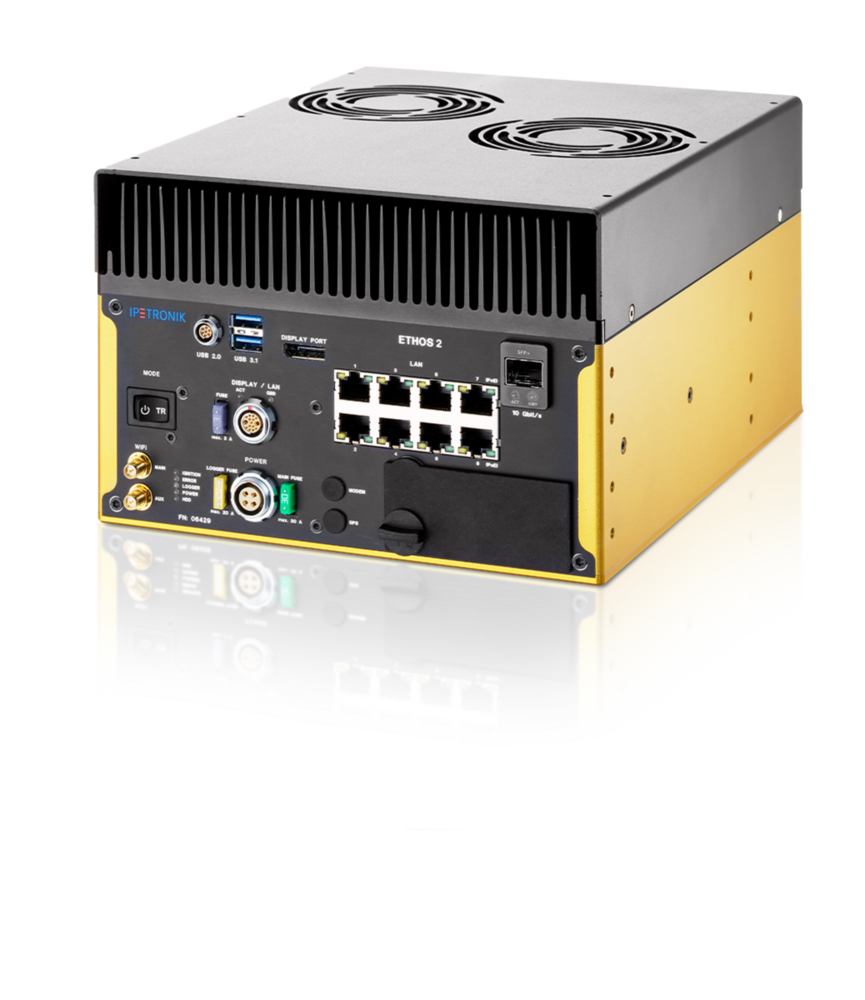

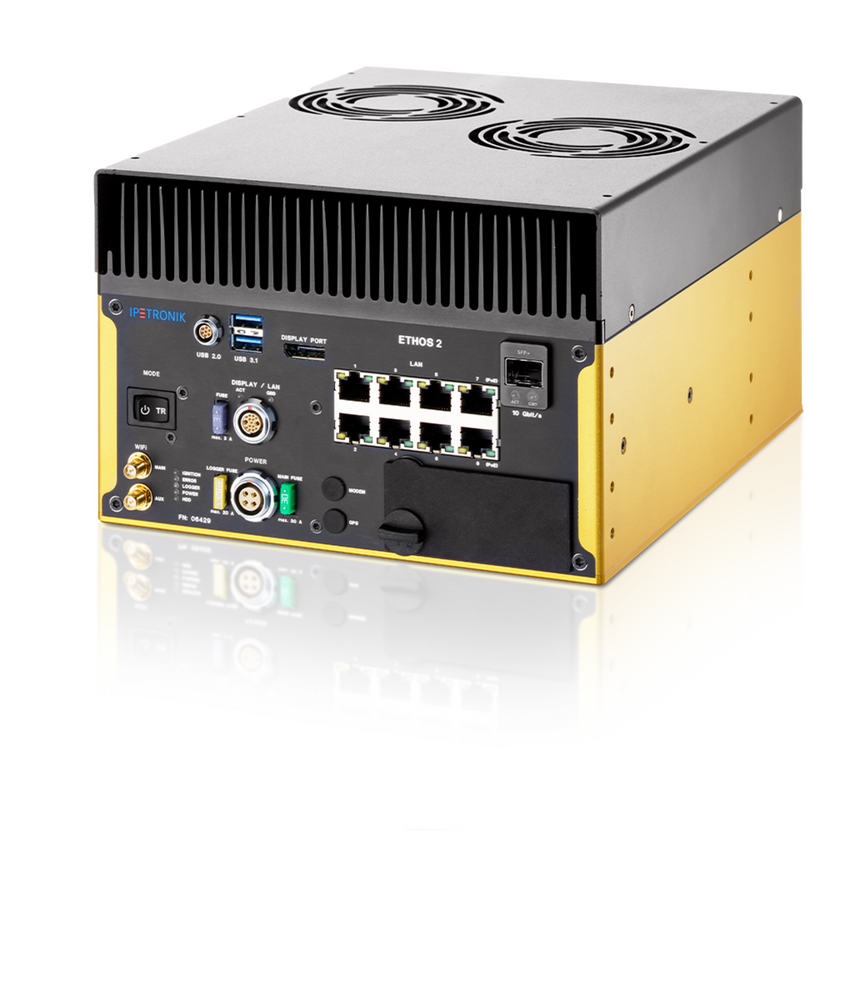

Hochleistungs-Datenlogger für Automotive Ethernet-Netzwerke

ETHOS 2

Hochleistungs-Datenlogger für Automotive Ethernet-Netzwerke
  • hochperformante INTEL i7-9850HE Plattform
  • Entwickelt für die Validierung großer Bordnetz-Architekturen
  • 28 x CAN FD, 8 x 1 GbE, 8 x LIN, 2 x FlexRay, 8 x DIO, 8 x Analog-Eingänge
  • Bis zu 480 GB interner Speicher
  • 2 Steckplätze für Wechselspeichermedien (hotplugfähig, bis zu 2 TB)
  • Datenentladung in das Firmennetzwerk via Entladestation
  • Mehrfach-Videokanäle für USB- und IP-Kameras
  • Wake on CAN, LIN, FlexRay (WoC, WoL, WoFR)
  • Konfiguration über PlugIn IPEmotion RT oder dataLog (je nach Betriebssystem)

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Performanceindex
Beschreibt die Leistungsfähigkeit des verwendeten Prozessor

Technische Daten

Eingänge 28 x CAN FD, 8 x 1 GbE, 8 x LIN, 2 x FlexRay, 8 x DIO, 8 x Analog-Eingänge
Performanceindex 11572
Datenübertragung WiFi
Spannungsversorgung 7 … 36 VDC
Arbeits­temperatur­bereich -40 … 80 °C (-40 … 176 °F)
IP-Schutzart IP 40 (ISO 20653 - 2013)

ETHOS 2 – Technische Daten

Als PDF herunterladen

Schnittstellen
CAN HS (ISO 11898-2) Ja
CAN FD 28
LIN (1.3 & 2.0) 8
ETH (1 GbE) 8 (RJ45) / 2 (Feature Connector)
SFP+ (10 GbE) 1
FlexRay 2
Analog Eingang 8
Digital Ein-/Ausgänge 8/8
Mikrofon-Eingang / Audio-Ausgabe CAN
Ethernet-Schnittstelle zum PC Ethernet (1Gbit)
USB 2.0-Schnittstellen 2
USB 3.0-Schnittstellen 2 (USB 3.1)
Lemo-Stecker, 9-polig für M-CAN-Module Ja
Fahrer-Anzeigesystem DRIVEview (IPEmotion RT), openABK (dataLog)
Bestückungsoption 1 28 x CAN FD, 8 x 1 GbE, 8 x LIN, 2 x FlexRay
Bestückungsoption 2
Bestückungsoption 3
Bestückungsoption 4
Bestückungsoption 5
Extender (Erweiterungseinheiten) Via Satellite Interfaces
Gerät
Betriebssystem Linux (64 bit)
Prozessor Intel i7-9850HE
Arbeitsspeicher (RAM) 16 GB
Eingänge 28 x CAN FD, 8 x 1 GbE, 8 x LIN, 2 x FlexRay, 8 x DIO, 8 x Analog-Eingänge
Performanceindex 11572
Datenübertragung WiFi
Datenlogger-Software dataLog and IPEmotion RT
Speichermedium m2.SATA
Speichertiefe Internal storage: 32/256/480 GB; removable storage drive NF1: 2 x 960 GB
Spannungsversorgung 7 … 36 VDC
Schaltschwellen der Betriebsspannung Ein 7 VDC (±0.3) / Aus 7 VDC (±0.3)
Leistungsaufnahme, typisch 90 W
Arbeitstemperaturbereich -40 … 80 °C (-40 … 176 °F)
Lagertemperaturbereich -45 … 90 °C (-49 … 194 °F)
IP-Schutzart IP 40 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit 5 ... 95 %
Abmessungen B206 mm x H137 mm x T300 mm (8.11 in x 5.36 in x 11.81 in)
Gewicht 6300 g (13.89 lb)
Protokolle
CCP / XCP on CAN Ja
J1939 Ja (IPEmotionRT)
OBD Ja
WWH-OBD Ja (IPEmotionRT)
KWP on CAN Ja
UDS / ODX / PDX Ja
XCP on ETH Ja
FlexRay / XCP on FlexRay Ja
openABK Ja (dataLog)
SOME IP Ja
FlexRay-Traffic Ja
CAN-Traffic Ja
LIN-Traffic Ja
ETH-Traffic Ja
CAN-senden Ja
Softwarefunktion
Konfigurations-Software IPEmotion, IPEmotion RT.UI
No Message Lost (NML) Ja
Wake on CAN (WoC) Ja
Wake on LIN (WoL) Ja (dataLog)
Wake on FlexRay (WoFR) Ja (dataLog)
Scriptausführung Ja
Formeln, Klassierung, Trigger Ja
Speicherdaten-Formate ZIPRT, BLF, AVI, WAV, MDF4.0, MDF4.1, ASC, ATFX, PCAP (abhängig vom Betriebssystem)
Drahtlose Kommunikation
WiFi 2.4 GHz / 5 GHz (WiFi 802.11 a/b/g/n/ac)
IPEcloud / FTP-Server Ja
Video
IP-Kamera (Real Time Streaming Protocol) AXIS, BASLER, LINKSYS, etc… / MJPEG stream
USB Video Class (UVC) Alle Kameras mit MJPEG-Format
Zubehör
Systemkabel 111540, 666-519 ETHOS-PWR Kabel Büschel, 620-560 M-CAN Kabel
Eingangskabel 666-517 ETHOS Kabel CAN 1-12 ,LIN 1-4 ,ANL 1-4 ,DIG 1-4, 666-518 ETHOS Kabel CAN 13-24 ,LIN 5-8 ,ANL,DIG 5-8, IPE-ANT-004
