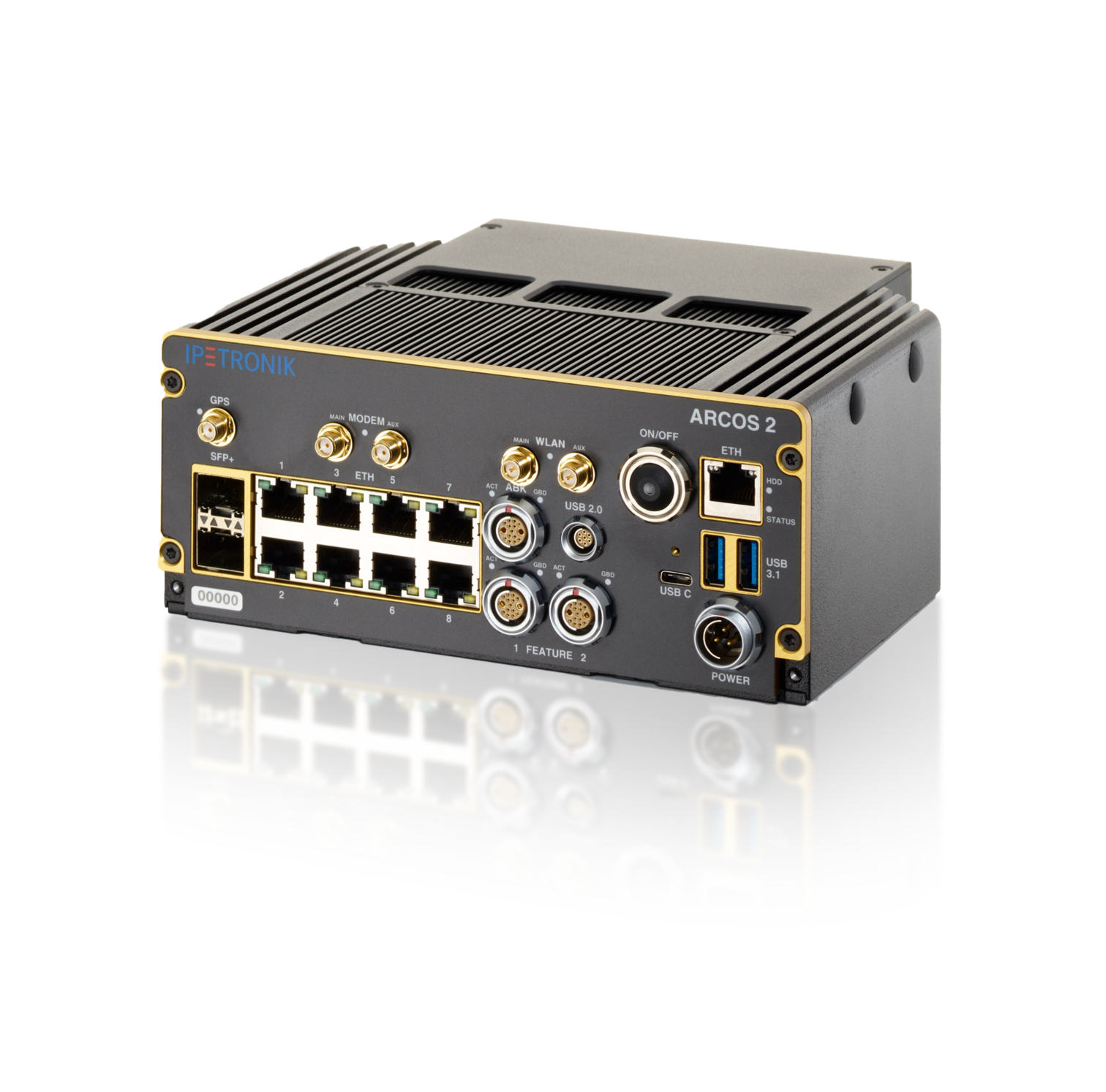

ARCOS 2 evo – bewährte Modularität, höhere Schreibperformance

Der ARCOS 2 evo ist die nächste Evolutionsstufe des bewährten ARCOS 2 Loggers mit noch höherer Schreibperformance von 6 Gbit/s. Die vielfältigen, skalierbaren Schnittstellen sowie die optionalen IPE DXD-Wechselspeicher machen ihn zu unserem modularsten Logger. Der ARCOS 2 evo bietet maximale Zuverlässigkeit – auch unter extremen Bedingungen. Damit ist er die ideale Lösung für Bordnetzmanagement, Flottenerprobungen und die Entwicklung von Fahrerassistenzsystemen.

Besondere Eigenschaften

2 x SFP+ 10 GbE
9 x 1 GbE
Flexible Skalierung CAN, LIN, FlexRay, ETH-Eingänge
4G-Modem, WiFi und GPS-Empfänger für den weltweiten Einsatz
Unterstützung von USB- und IP-Kameras
Wake on Bus (CAN, LIN, FlexRay)
Quickstart, No Message Lost (NML)
Verfügbar mit Logger-Software dataLog oder IPEmotionRT (komplette Software-Unterstützung ab IPEmotion RT 2026 R1 und dataLog 2025.10)

Datenblatt

Beschreibt die Leistungsfähigkeit des verwendeten Prozessor

Technische Daten

Als PDF herunterladen

Schnittstellen
CAN HS (ISO 11898-2)	Ja
CAN FD	Ja
LIN (1.3 & 2.0)	Ja
ETH (100 Mbit)	Ja
ETH (1 GbE)	Ja
SFP+ (10 GbE)	Ja
FlexRay	Ja
Analog Eingang	Nein
Digital Ein-/Ausgänge	Nein
Mikrofon-Eingang / Audio-Ausgabe	USB-Mikrofon, CAN-Mikrofon, iMICusb
Ethernet-Schnittstelle zum PC	Ethernet (1GBit)
USB 2.0-Schnittstellen	2
USB 3.0-Schnittstellen	3 x USB (3.1)
Lemo-Stecker, 9-polig für M-CAN-Module	Via PM module
Fahrer-Anzeigesystem	openABK (dataLog), DRIVEview (IPEmotion RT), IPEmotion ME
Bestückungsoption 1	Modular 2 … n CAN FD
Bestückungsoption 2	Modular 2 … n LIN
Bestückungsoption 3	Modular 1 … n ETH
Bestückungsoption 4	Modular 1 … n FlexRay
Extender (Erweiterungseinheiten)	FlexRay, LIN, CAN-FD Satellite Interface, CLFD Box
Gerät
Betriebssystem	Linux (64 bit)
Prozessor	Intel i7-9850HL
Arbeitsspeicher (RAM)	32 GB
Eingänge	9 x Ethernet (1 GBit), 2 x SFP+ (10 GBit), 1 x ABK-Buchse (1 GBit), 2 x Feature-Buchse (1 GBit)
Performanceindex	9112
Datendurchsatzrate	bis zu 6 GBit/s
Datenübertragung	Modular: WiFi, Modem, GNSS
Datenlogger-Software	dataLog, IPEmotion RT
Speichermedium	NVMe-SSD
Speichertiefe	Interner Speicher: 480 GB + 960 GB; extern ARCOS DXB: 2 x 960 GB
Spannungsversorgung	Booten: 7,5 V … 54 VDC, Betrieb: 6,5 V ... 54 VDC
Schaltschwellen der Betriebsspannung	Ein 7.5 VDC (±0.3) / Aus 7.5 VDC (±0.3)
Leistungsaufnahme, typisch	75 W
Arbeitstemperaturbereich	-40 … 80 °C (-40 … 176 °F)
Lagertemperaturbereich	-40 … 80 °C (-40 … 176 °F)
IP-Schutzart	IP 40 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit	5 ... 95 %
Abmessungen	B184 mm x H80 mm x T170 mm (7.24 in x 3.15 in x 6.69 in)
Protokolle
CCP / XCP on CAN	Ja
J1939	Ja (IPEmotionRT)
OBD	Ja
WWH-OBD	Ja (IPEmotionRT)
KWP on CAN	Ja
UDS / ODX / PDX	Ja
XCP on ETH	Ja
FlexRay / XCP on FlexRay	Ja
openABK	Ja (dataLog)
SOME IP	Ja
FlexRay-Traffic	Ja
CAN-Traffic	Ja
LIN-Traffic	Ja
ETH-Traffic	Ja
ASAM CMP	Ja, einschließlich PLP, TECMP
DLT	Ja
CAN-senden	Ja
Softwarefunktion
Konfigurations-Software	IPEmotion, IPEmotion RT.UI
No Message Lost (NML)	Ja
Wake on CAN (WoC)	Ja
Wake on LIN (WoL)	Ja
Wake on FlexRay (WoFR)	Ja
Scriptausführung	Ja
Formeln, Klassierung, Trigger	Ja
Speicherdaten-Formate	ZIP, BLF, AVI, WAV, MDF4.x, ASC, PCAP, PCAPNG, DLT
Drahtlose Kommunikation
GNSS (Global Navigation Satellite System)	GPS+BeiDou / GPS / GLONASS / BeiDou / Galileo
WiFi	2.4 GHz / 5 GHz (WiFi 802.11 a/b/g/n/ac)
Modem	3G (UMTS), 4G (LTE)
IPEcloud / FTP-Server	Ja
Video
IP-Kamera (Real Time Streaming Protocol)	AXIS, BASLER, LINKSYS, etc… / MJPEG stream
USB Video Class (UVC)	Alle Kameras mit MJPEG-Format
Zubehör
Systemkabel	100658, 102537, 112361
Eingangskabel	111010 ABK Systemkabel, 114446 ABK - ETH Kabel, 666-531.xxx Feature / ABK Kabel Satellite, 101390 USB-Lemo Kabel
Antenne	113734, 114630

Zubehör

Systemkabel

Flexibilität garantiert: Maximal modular und erweiterbar

Der im ARCOS 2 evo eingesetzte Erweiterungsrahmen wurde speziell für die Anforderungen moderner Automotive-Erprobung entwickelt. Er ermöglicht die flexible und bedarfsgerechte Integration zentraler Fahrzeug- und Prüfstandsschnittstellen wie CAN, LIN, FlexRay und Ethernet (ETH).

Dank seines konsequent modularen Systemkonzepts lässt sich der ARCOS 2 evo exakt an projekt- und fahrzeugspezifische Anforderungen anpassen – vom Prototypen bis zur Serienabsicherung. Diese Upgrade-Fähigkeit stellt sicher, dass auch zukünftige Kommunikationsstandards und Schnittstellen ohne Systemwechsel integriert werden können.

Somit bietet der ARCOS 2 evo ein hohes Maß an Investitionssicherheit und unterstützt den langfristigen Einsatz des Messsystems über mehrere Entwicklungszyklen hinweg.

Höchste Zuverlässigkeit auch bei extremen Bedingungen

Der ARCOS 2 evo ist für den dauerhaften Einsatz in der Winter- und Sommererprobung entwickelt. Mit seinem validierten und getesteten Temperaturbereich von –40°C bis +80°C ist der Logger für Messaufgaben unter extremen klimatischen Bedingungen ausgelegt – von Kaltlanderprobungen in arktischen Regionen bis hin zu Heißlanderprobungen unter Wüstenbedingungen.

Der weite Versorgungsspannungsbereich von 6,5 V bis 54 V DC ermöglicht den flexiblen Betrieb an unterschiedlichsten Bordnetzen und Versuchsaufbauten – sowohl im Fahrzeug als auch am Prüfstand. Spannungsschwankungen, Kaltstartbedingungen oder wechselnde Versorgungsquellen werden zuverlässig abgedeckt.

Diese validierte Messplattform unterstützt OEMs und Tier-1-Zulieferer dabei, ihre Systeme unter realen Umwelt- und Betriebsbedingungen abzusichern.
