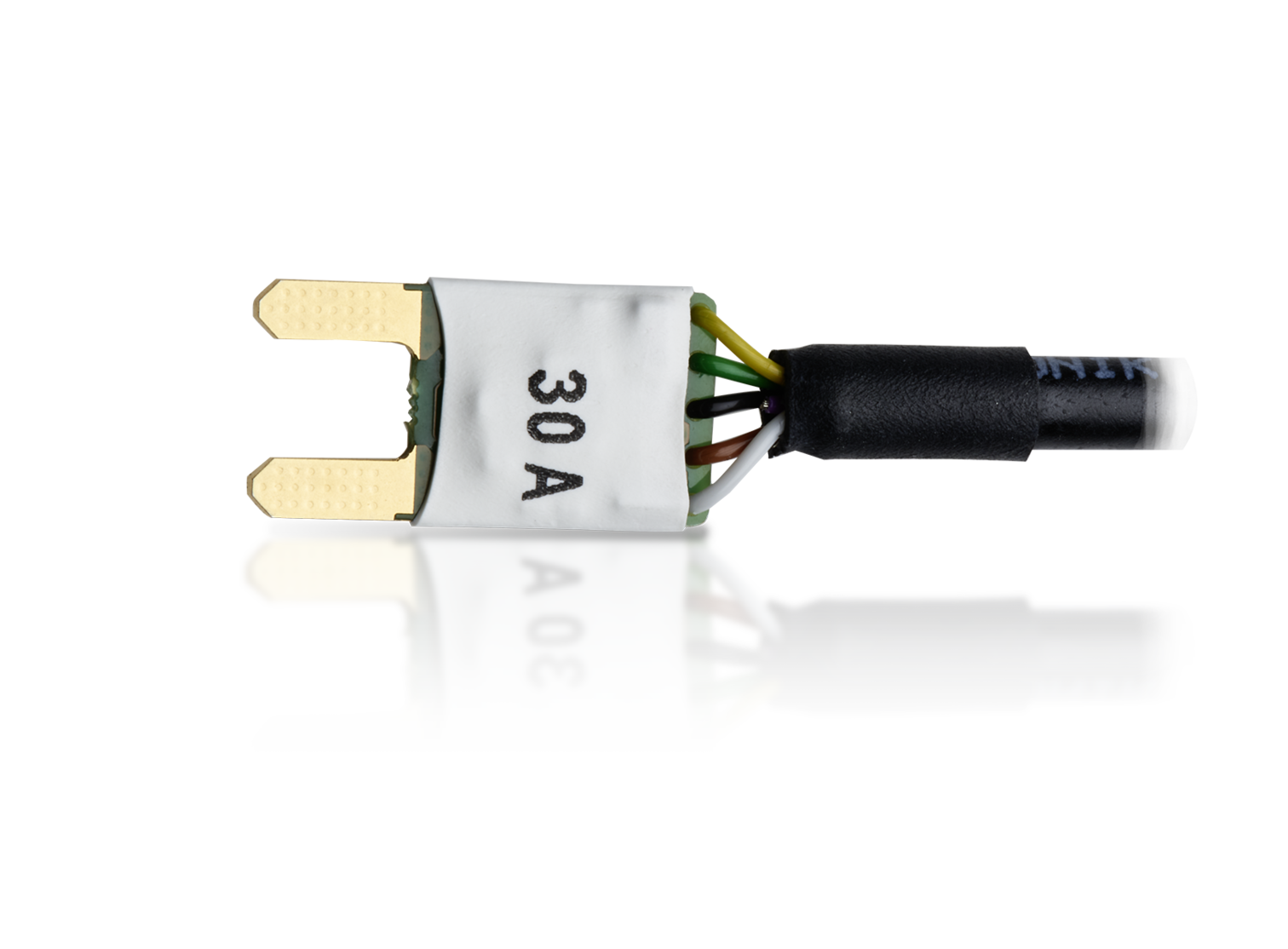

IPEshunt 3

Betriebsstrommessung über Kfz-Sicherungshalter

IPEshunt 3

Betriebsstrommessung über Kfz-Sicherungshalter
  • Montage am Sicherungshalter des Bordnetzverteilers
  • Überlastsicher bis zum 1.5-fachen Nennstrom
  • Direktanschluss an SENS-Module
  • TEDS Class 2 integriert zur Sensorskalierung

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Technische Daten

Genauigkeit bei Umgebungstemperatur 25 °C ±2 % vom Messwert
Spannungsversorgung 6 … 15 VDC
Arbeits­temperatur­bereich -40 … 85 °C (-40 … 185 °F)

IPEshunt 3 – Technische Daten

Als PDF herunterladen

Messeingang DMS
Genauigkeit bei Umgebungstemperatur 25 °C ±2 % vom Messwert
Messeingang Hochvolt
* Sicherheitshinweise
IPEshunt
Messbereiche ±10 / 30 A (typabhängig)
Betriebsstrom ±10 A ±0 ... 1.0 V | 0.1 V/A
Betriebsstrom ±30 A ±0 ... 1.5 V | 0.05 V/A
Sicherungsfunktion SMD-Schmelzsicherung bei 10A Typ, 30 A Typ keine Sicherungsfunktion
Offset-Fehler bei Umgebungstemperatur 25 °C ±0.04 mV
Temperatureinfluss Genauigkeit ±250 ppm/K
Überlastung Ausreichende Belüftung sicherstellen, Überhitzung vermeiden, Max. 1.5 x Nennstrom (Pulsdauer max. 1s)
3 dB-Grenzfrequenz 13 kHz (± 500 Hz)
Messeingang allg. Eigenschaften
TEDS Class 2
Messeingang CNT
Anzahl Eingänge
Speisung
Sensorspeisung
Gerät
Eingänge
Genauigkeiten
Spannungsversorgung 6 … 15 VDC
Leistungsaufnahme, typisch < 4 mA
Arbeitstemperaturbereich -40 … 85 °C (-40 … 185 °F)
Lagertemperaturbereich -55 … 125 °C (-67 … 257 °F)
Relative Luftfeuchtigkeit 5 ... 95 %
Abmessungen B10.9 mm x H22 mm x T3 mm (0.43 in x 0.87 in x 0.12 in)
Gewicht 3 g (0.11 oz)
Schutz gegen aggressive Flüssigkeiten
Elektrische Daten
Status-LED
Zubehör
Systemkabel 620-712 SENS 1B 6p. Kabel IPEshunt 3, 620-715 SENS 1B 7p. Kabel IPEshunt 3, 620-713 SENS FIPS 5p. Kabel IPEshunt 3, 620-714 SENS 0B 6p. Kabel IPEshunt 3
