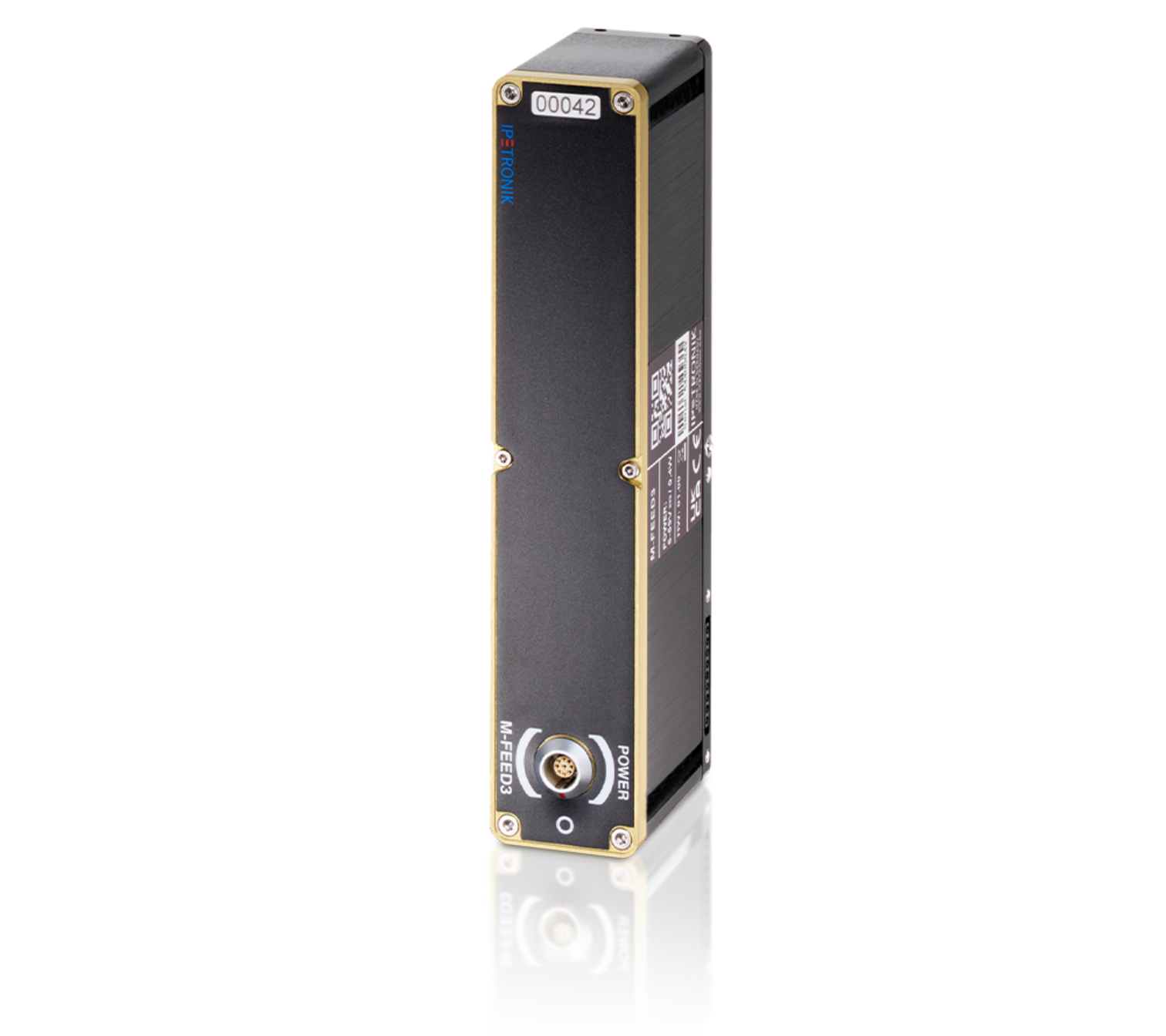

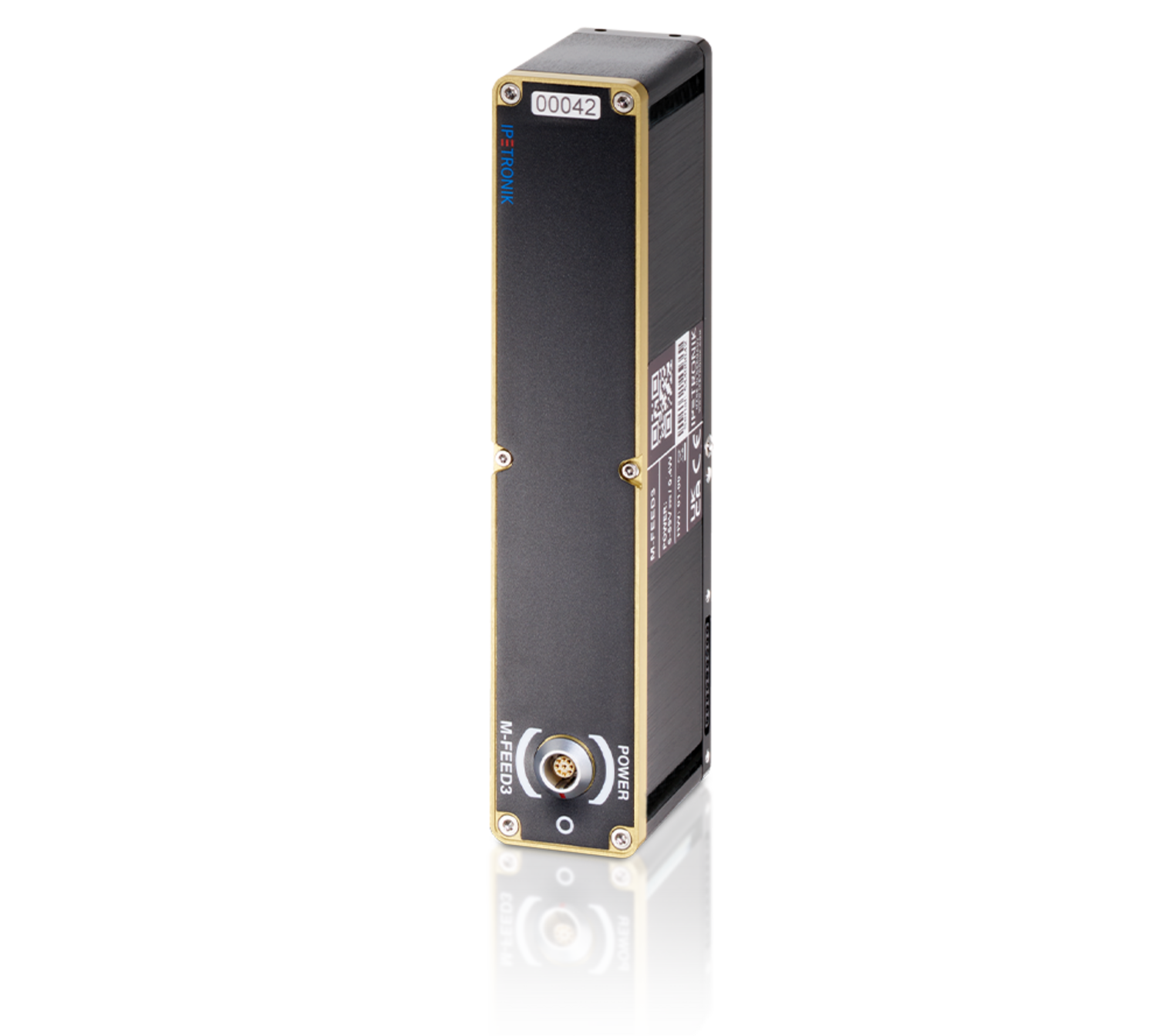

M-FEED3
Zwischeneinspeisung für die M3 Modulkette
Besondere Eigenschaften
- Zwischeneinspeisung für M3-Modulen im Verbund
- Einspeisestrom bis zu 4 A
- IP 67 und erweiterter Temperaturbereich
- Werkzeuglose, magnetische Verbindungstechnik
- Kabellose Systemverbindung → Verbindungskabel entfällt
- Ultrakompakte und robuste Bauweise
- Kaskadierung wird unterstützt
Technische Daten
| Gerät | |
|---|---|
| Spannungsversorgung | Für Bordnetz von 12 V, 6 ... 59 VDC |
| Schaltschwellen der Betriebsspannung | Ein 9 VDC (±0.5) / Aus 6 VDC (±0.5) |
| Leistungsaufnahme, typisch | 0.15 W |
| Nennleistung, max. | 192 W (4 A x 48 V) |
| Arbeitstemperaturbereich | -40 … 125 °C (-40 … 257 °F) |
| Lagertemperaturbereich | -55 … 150 °C (-67 … 302 °F) |
| IP-Schutzart | IP 67 (ISO 20653 - 2013) |
| Relative Luftfeuchtigkeit | 5 ... 95 % |
| Betriebshöhe (über NN) | max. 5000m |
| Abmessungen | L165 mm x B33 mm x H58 mm (L6.50 in x B1.30 in x H2.28 in) |
| Gewicht | 350 g (0.77 lb) |
| Status-LED | Ja, LED grün Versorgung aktiv, LED rot Überstrom, Fehler |
| Zubehör | |
| Modul | IPE-COV-M3-001 Abdeckkappe, IPE-HWI-M3-001 Montageplatte, IPE-HWI-M3-002 Montageplatte |
| Systemkabel | 623-500 M3-CAN/PWR Kabel, SubD9/S Term, Büschel, 623-502 M3-CAN/PWR Kabel, LOG Term, 623-503 M3-CAN/PWR Kabel, 623-504 M3-CAN/PWR Kabel, M-CAN/PWR, 623-506 M3-CAN Kabel, SUB-D/9S Term, 623-507 M3-CAN/PWR Kabel, Büschel, 623-508 M3-CAN/PWR Kabel, CAN/PWR 0B-5p., 623-509 M3-CAN/PWR Kabel, X-LINK/PWR, 623-510 M3-CAN/ Kabel, ETAS-CAN 1B-8p |
