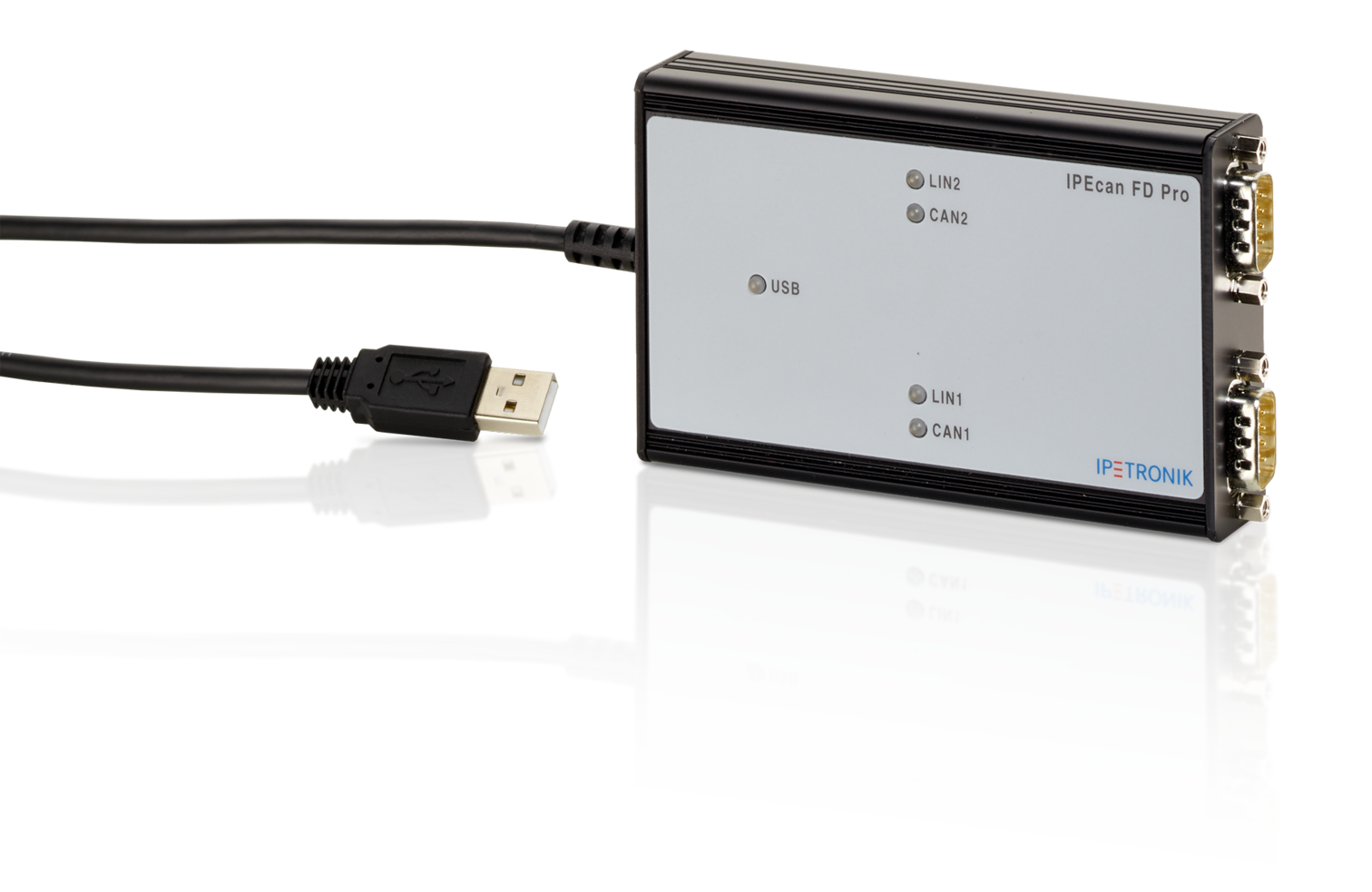

IPEcan FD Pro
2-Kanal USB2CAN-FD-/ LIN-Interface
Besondere Eigenschaften
- PC-USB-Bus-Adapter für CAN-/ CAN-FD-/ LIN-Bus-Netzwerke
- CAN-FD SIC
- Highspeed CAN-Bus-Eingang nach ISO 11898
- SUB-D-Anschluss, 9-polig nach CiA® Standard 102
- Datenausgabe zum PC/Notebook über USB 2.0
- 5 Status-LEDs für Betriebszustand von USB, CAN, LIN
- Softwareeinbindung in IPEmotion
Persönliche Beratung
Haben Sie Fragen zu diesem Produkt oder einer speziellen Anwendung? Unsere Experten beraten Sie gerne persönlich und unverbindlich.
Technische Daten
| Messeingang allg. Eigenschaften | |
|---|---|
| Kanal-LED | Ja |
| Galvanische Trennung | |
| Messeingang ↔ Messeingang | 500 V |
| Messeingang ↔ USB (PC) | 500 V |
| Gerät | |
| Eingänge | 2+2 |
| Spannungsversorgung | 8 … 18 VDC LIN-Eingänge über SUB-D Buchse, 5 VDC - Versorgung über USB (PC) |
| Leistungsaufnahme, typisch | 1.0 W (max 200mA @ 5V) |
| Arbeitstemperaturbereich | -40 … 85 °C (-40 … 185 °F) |
| Lagertemperaturbereich | -55 … 100 °C (-67 … 212 °F) |
| IP-Schutzart | IP 50 (ISO 20653 - 2013) |
| Relative Luftfeuchtigkeit | 15 ... 95 % |
| Abmessungen | B120 mm x H24 mm x T71 mm (3.62 in x 0.94 in x 2.80 in) |
| Gewicht | 230 g (0.507 lb) |
| Konfigurations-Schnittstelle | USB 2.0 (kompatibel zu USB 1.1 und USB 3.0) |
| Prüfnormen | EN 55024: 2003-10, EN 55022: 2008-05, EC Directive 2004/108/EG |
| Eingangsbuchsen | SUB-D 9-Pin Stecker nach CiA® Standard 102 Pin Belegung |
| Status-LED | Ja |
| CAN-Schnittstelle | |
| CAN | 2.0A (standard ID), 2.0B (extended ID), Highspeed-CAN (ISO 11898) |
| Datenübertragungsrate CAN (High-Speed) | 25 kBit/s ... 1 MBit/s |
| Datenübertragungsrate ISO CAN FD | 25 kBit/s ... 12 MBit/s, CAN-FD SIC support (ab der Seriennummer 36402000) |
| LIN Interface | |
| LIN | LIN Standard 2.1 |
| Betriebsarten LIN | Master, Slave, Listen |
| Datenübertragungsrate LIN | 1 kBit/s ... 20 kBit/s |
| Zubehör | |
| Systemkabel | 600-851 SIM-CAN Kabel SUB D Term., 600-359 SIM-CAN/PWR Term. Kabel SUB D/S, Büschel, 620-502 M-CAN Kabel SUBD/S Term., 620-567 M-CAN/PWR Term Kabel SubD/S, Büschel |
