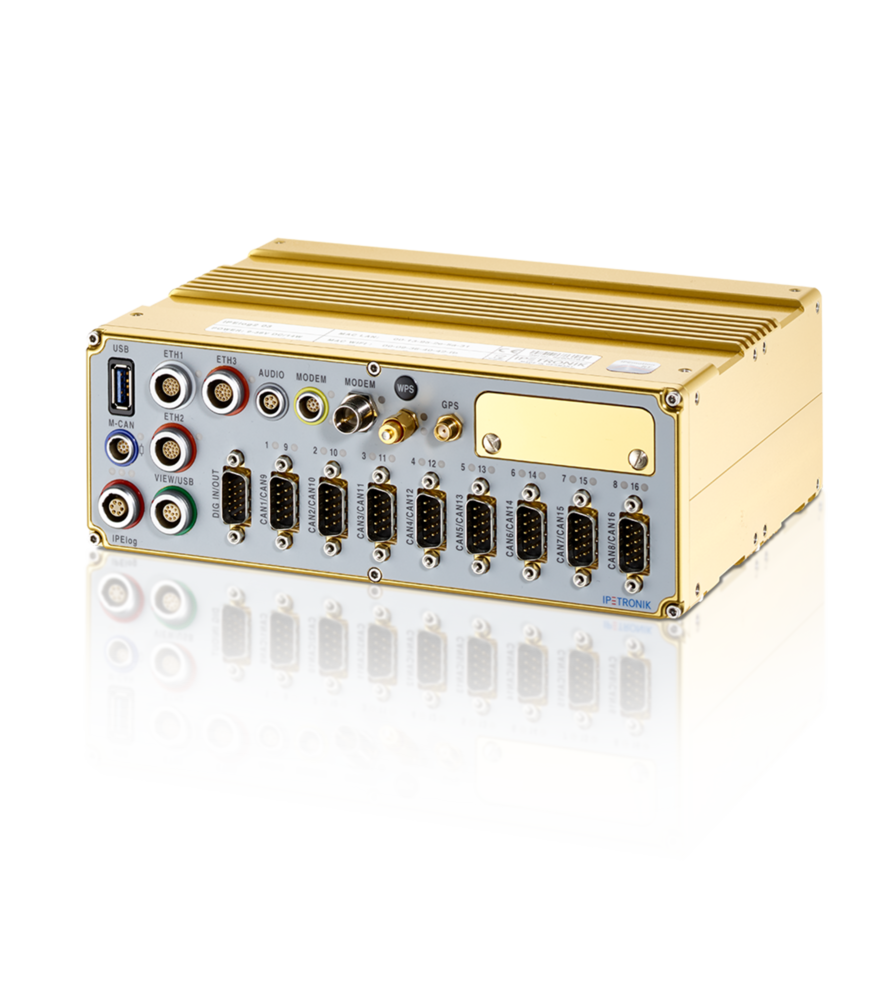

IPElog2

Skalierbarer Datenlogger für die Flottenerprobung und experimentelle Validierung

IPElog2

Skalierbarer Datenlogger für die Flottenerprobung und experimentelle Validierung
  • Eingänge kombinierbar bis 16 CAN FD, 6 LIN, 2 ETH
  • 4 umschaltbare Eingänge für Highspeed-/Lowspeed-CAN
  • Quickstart, No Message Lost (NML), Wake on CAN/LIN/FlexRay
  • cFast-Speichermedium bis 1000 GB
  • Integriertes 4G-/LTE-Modem, WiFi und GPS-Empfänger
  • Visualisierung über Display und Mobile Devices mit IPEmotion ME
  • Galvanische Trennung von CAN FD, LIN, ETH, DIG I/O
  • Entwickelt für Anwendungen in rauen Umgebungen
  • Softwareintegration mit XCP on ETH / A2L-Beschreibung

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Performanceindex
Beschreibt die Leistungsfähigkeit des verwendeten Prozessor

Technische Daten

Eingänge Kombinierbar bis 16 CAN FD, 6 LIN, 2 ETH
Performanceindex 1960
Datenübertragung Modem, WiFi, GPS
Spannungsversorgung 9 … 36 VDC
Arbeits­temperatur­bereich -40 … 85 °C (-40 … 185 °F)
IP-Schutzart IP 54 (ISO 20653 - 2013)

IPElog2 – Technische Daten

Als PDF herunterladen

Schnittstellen
CAN HS (ISO 11898-2) Ja
CAN LS (Low-Speed) Ja
CAN FD Ja
LIN (1.3 & 2.0) Ja
ETH (1 GbE) 2
FlexRay Via FlexRay Satellite Interface
Digital Ein-/Ausgänge 4/4
Mikrofon-Eingang / Audio-Ausgabe 1
Ethernet-Schnittstelle zum PC Ethernet (1Gbit)
USB 2.0-Schnittstellen 2
USB 3.0-Schnittstellen 1
Lemo-Stecker, 9-polig für M-CAN-Module 1
Fahrer-Anzeigesystem IPEmotion ME
Bestückungsoption 1 10 CAN FD + 6 LIN + 2 ETH
Bestückungsoption 2 16 CAN FD + 2 ETH
Bestückungsoption 3
Bestückungsoption 4
Bestückungsoption 5
Extender (Erweiterungseinheiten) FlexRay, LIN, CAN-FD Satellite Interface
Gerät
Betriebssystem Linux (64 bit)
Prozessor Intel ATOM E3940
Arbeitsspeicher (RAM) 4 GB
Eingänge Kombinierbar bis 16 CAN FD, 6 LIN, 2 ETH
Performanceindex 1960
Datenübertragung Modem, WiFi, GPS
Datenlogger-Software IPEmotion RT
Speichermedium cFast
Speichertiefe 32 / 64 / 120 / 240 GB
Spannungsversorgung 9 … 36 VDC
Schaltschwellen der Betriebsspannung Ein 6 VDC (±0.3) / Aus 6 VDC (±0.3)
Leistungsaufnahme, typisch 10.0 W
Arbeitstemperaturbereich -40 … 85 °C (-40 … 185 °F)
Lagertemperaturbereich -45 … 90 °C (-49 … 194 °F)
IP-Schutzart IP 54 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit 5 ... 95 %
Abmessungen B206 mm x H73 mm x T166 mm (8.13 in x 2.87 in x 6.56 in)
Gewicht 1950 g (4.3 lb)
Protokolle
CCP / XCP on CAN Ja
J1939 Ja
GM-LAN Ja
OBD Ja
WWH-OBD Ja
UDS / ODX / PDX Ja
XCP on ETH Ja
FlexRay / XCP on FlexRay Ja
SOME IP Ja
FlexRay-Traffic Ja
CAN-Traffic Ja
LIN-Traffic Ja
ETH-Traffic Ja
CAN-senden Ja
Softwarefunktion
Konfigurations-Software IPEmotion RT.UI
No Message Lost (NML) Ja
Wake on CAN (WoC) Ja
Wake on LIN (WoL) Ja
Wake on FlexRay (WoFR) Ja
Scriptausführung Ja
Formeln, Klassierung, Trigger Ja
Speicherdaten-Formate ZIPRT, BLF, AVI, WAV, MDF4.0, MDF4.1, ASC, ATFX, PCAP (abhängig vom Betriebssystem)
Drahtlose Kommunikation
GNSS (Global Navigation Satellite System) 20 Hz (GPS)
WiFi 2.4 GHz / 5 GHz (WiFi 802.11 a/b/g/n/ac)
Modem 4G (LTE)
IPEcloud / FTP-Server Ja
Video
IP-Kamera (Real Time Streaming Protocol) Ja
USB Video Class (UVC) Ja
Zubehör
Systemkabel 620-691 FLEETlog-VIEW Kabel IPEconnect, 630-524 X-Link System Kabel LOG X-Link, 630-526 X-LINK Kabel LOG GB-ETH LEMO 1B14p, 620-688 LOG GB-ETH Kabel RJ45, 620-679 LOG-DI/O Kabel iMIC, 620-072 Gigabit-ETH LEMO 1B 14p ,PWR Kabel RJ45, Büschel/S, 620-574 LOG-PR05 Kabel Büschel
Eingangskabel 620-724 IPElog2 CAN/LIN Kabel CAN/LIN, 2xSubD/P, 620-578 M-VIEWfleet Kabel PR05, 620-621 OBD2 Kabel M-LOG PR05, 620-684 IPEhub2/IPElog CAN1+2 Kabel 2x CAN SubD/P, 620-324 M-LOG PR03-05 DI/O Kabel offen
Antenne IPE-ANT-001, IPE-ANT-011, IPE-ANT-004, IPE-ANT-006
