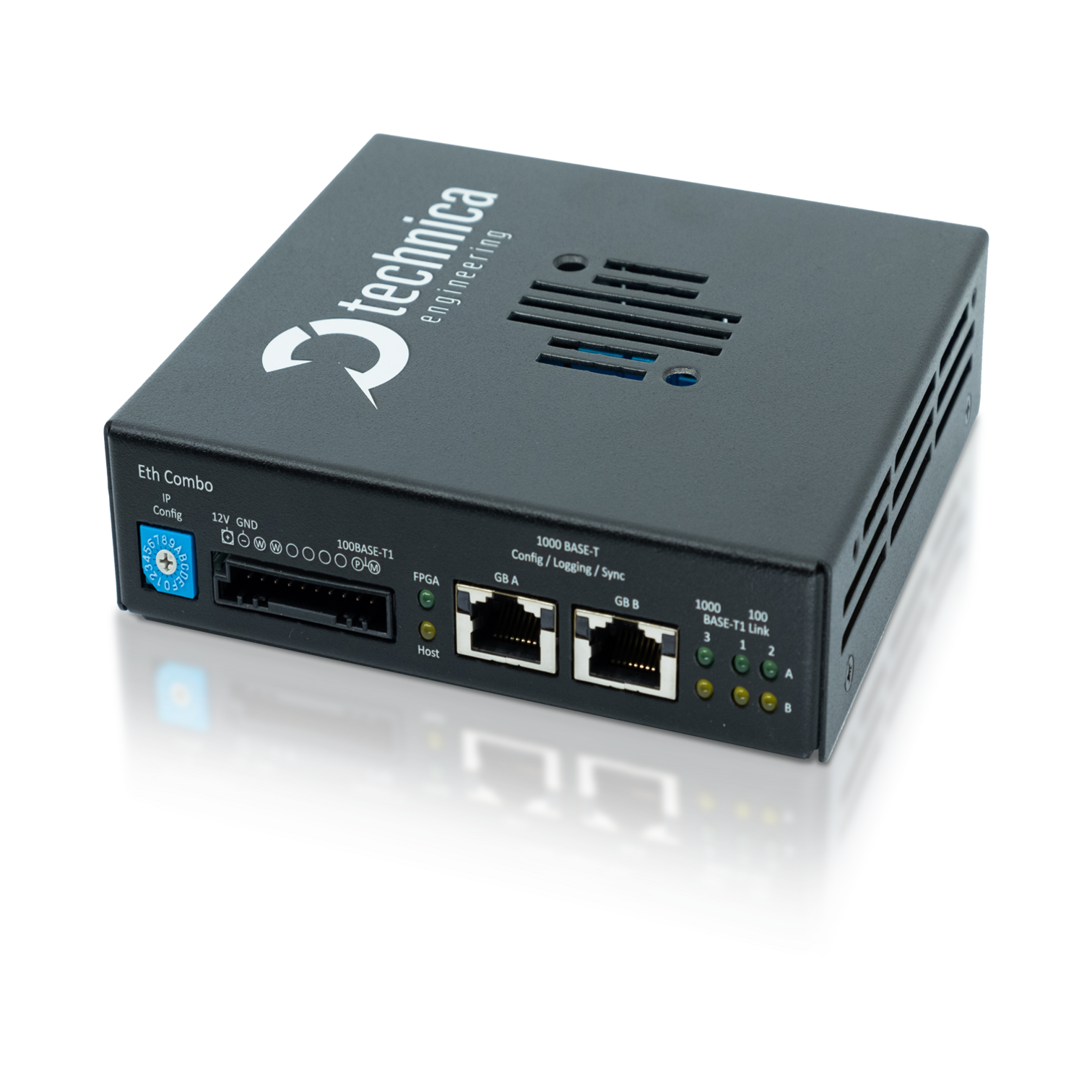

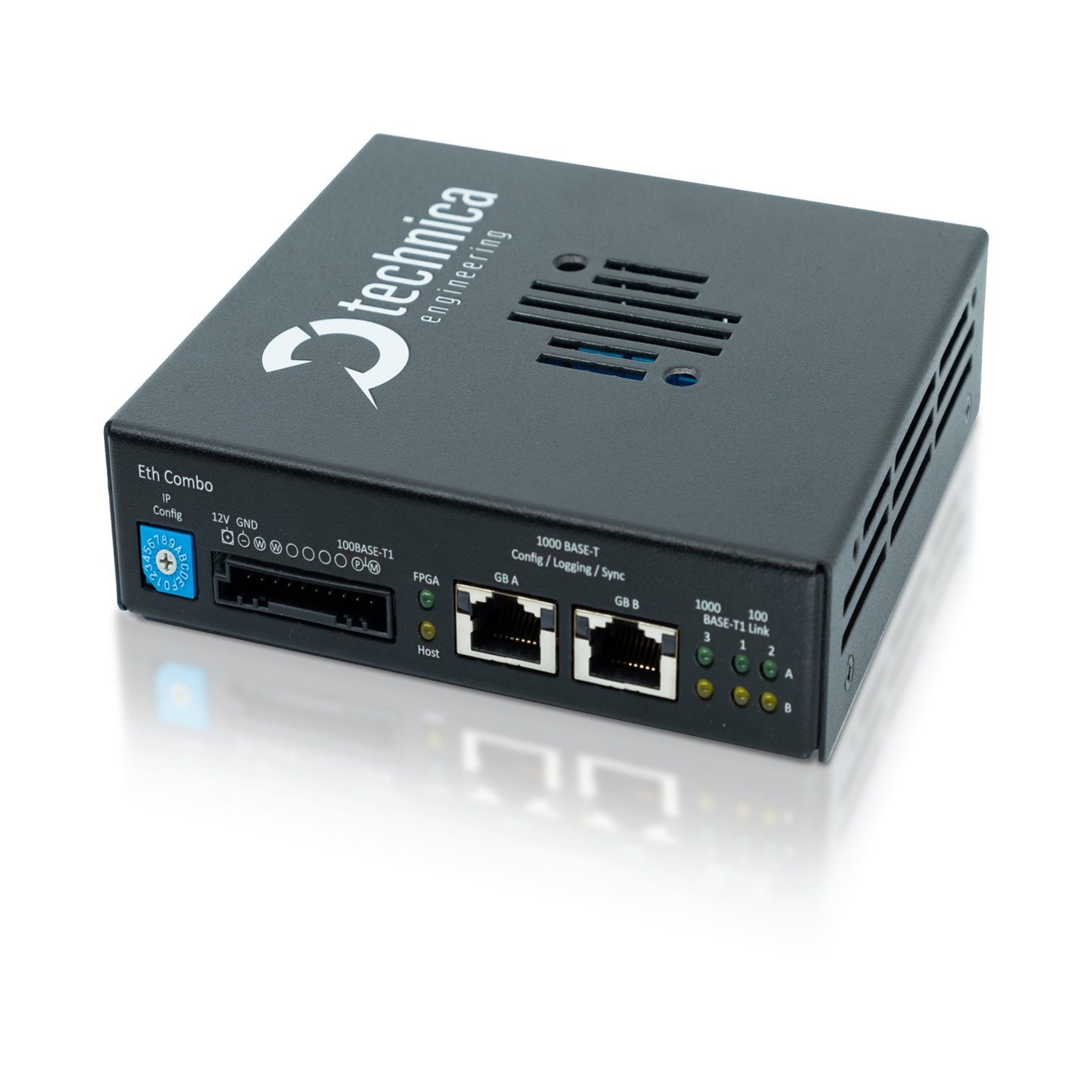

CM Ethernet Combo

Ethernet-Capture-Modul

CM Ethernet Combo

Ethernet-Capture-Modul
  • Analyse von Automotive-Ethernet-Netzwerken
  • 2-Link Lines 100 BASE-T1 (4 Schnittstellen)
  • 1-Link Lines 1000 BASE-T1 (2 Schnittstellen)
  • Konfiguration via Web-Interface
  • Netzwerk-Zeitsynchronisation (802.1AS)
  • Kaskardierung mehrerer Geräte
  • Entwickelt für Automotive-Anwendungen
  • Datenlogger-Unterstützung für ETHOS, ARCOS 1.5, IPElog2

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Technische Daten

Spannungsversorgung 8 … 18 VDC
Leistungsaufnahme, typisch 5.5. … 6.6 W
Arbeits­temperatur­bereich -40 … 80 °C (-40 … 176 °F)
IP-Schutzart IP 20 (ISO 20653 - 2013)
Abmessungen W127 mm x H33mm x D129 mm (5.39 in x 1.30 in x 5.08 in)
Gewicht 800 g (1.76 lb)

CM Ethernet Combo – Technische Daten

Als PDF herunterladen

CAN-Schnittstelle
Status-LED
Leistungsaufnahme, WoC+NML
Leistungsaufnahme, WoC
LIN Interface
Staus-LED
Leistungsaufnahme, WoL+NML
Leistungsaufnahme, WoL
DIO Interface
Status-LED
Schaltleistung Digital-Ausgang
FlexRay-Schnittstelle
Leistungsaufnahme, WoFR+NML
Leistungsaufnahme, WoFR
Status-LED
Ethernet-Schnittstelle
1 Gbit 2
100BASE-T1 4
1000BASE-T1 2
Auflösung Zeitstempel 40 ns
Gerät
Spannungsversorgung 8 … 18 VDC
Leistungsaufnahme, typisch 5.5. … 6.6 W
Leistungsaufnahme, Standby
Arbeitstemperaturbereich -40 … 80 °C (-40 … 176 °F)
IP-Schutzart IP 20 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit 5 ... 95 %
Abmessungen W127 mm x H33mm x D129 mm (5.39 in x 1.30 in x 5.08 in)
Gewicht 800 g (1.76 lb)
Konfigurations-Schnittstelle Ethernet
Konfigurations-Software Webinterface
Status-LED
Zubehör
Systemkabel 620-688 LOG GB-ETH Kabel RJ45
