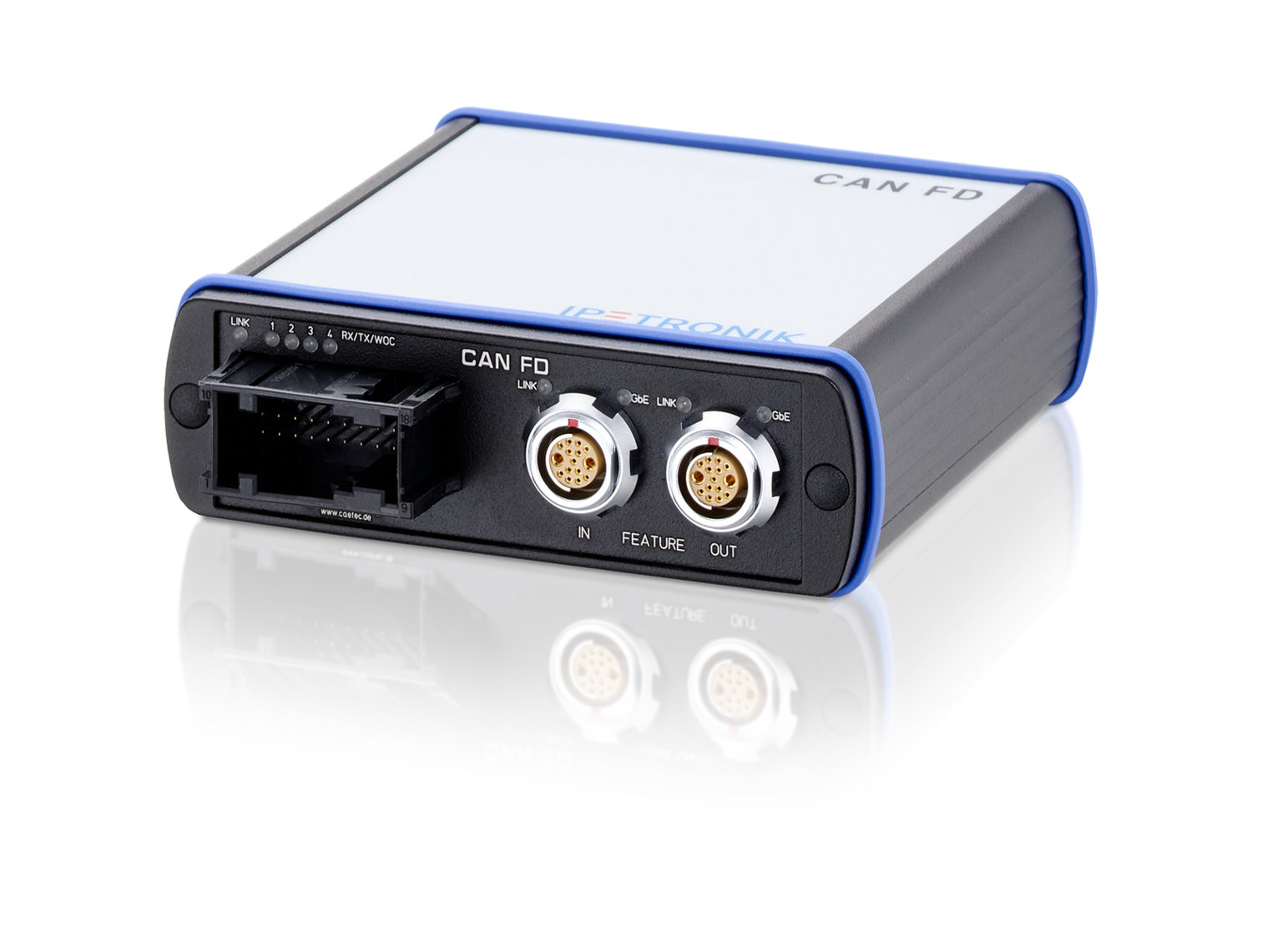

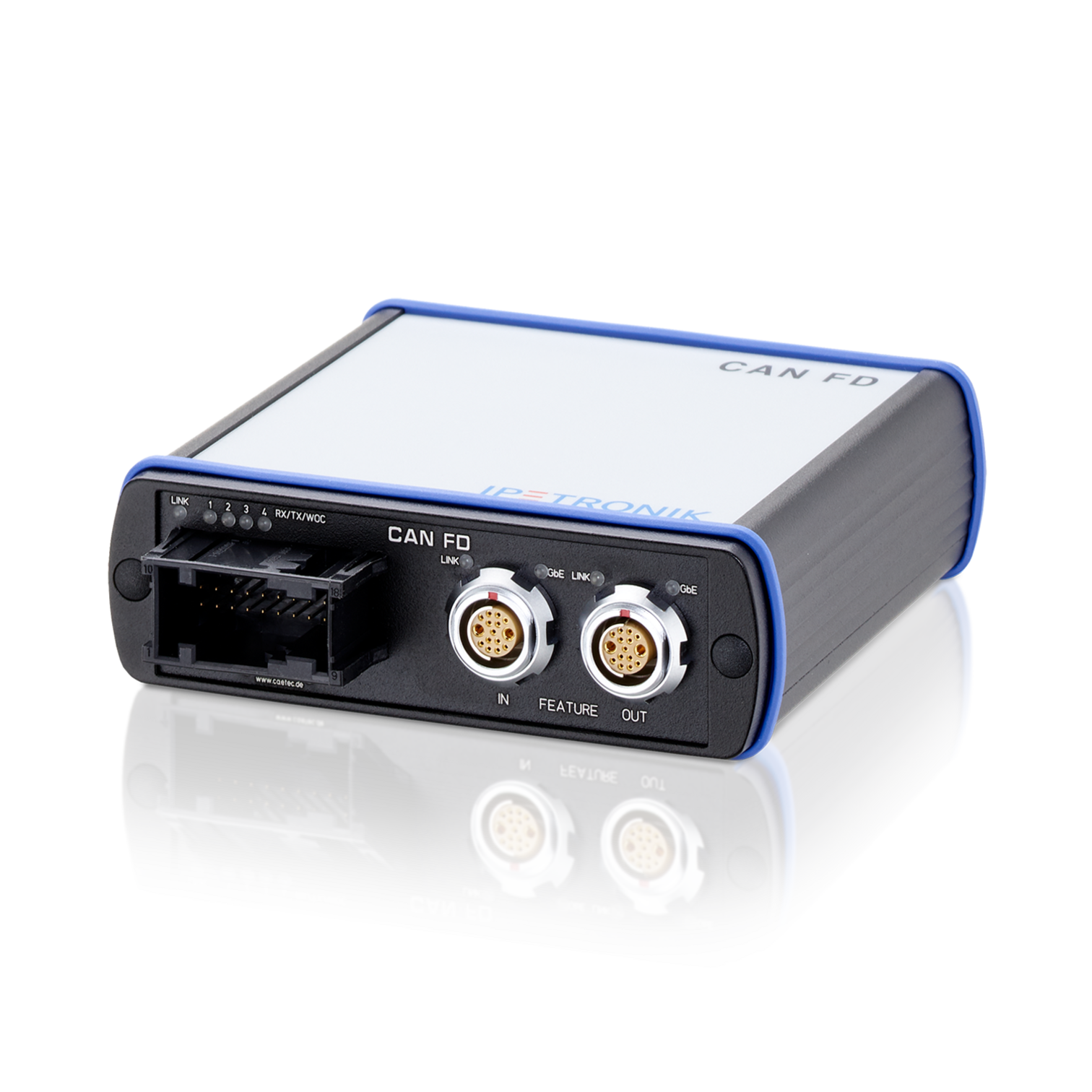

CAN FD Satellite Interface

Satellit mit 4 ISO CAN-FD-Eingängen

CAN FD Satellite Interface

Satellit mit 4 ISO CAN-FD-Eingängen
  • Feature-Buchse mit GbE, Versorgung und Steuerleitung
  • Kaskadierung mehrerer Satelliten
  • WoC- und NML-Unterstützung
  • Konfiguration mit IPEmotion Software
  • 9 Status LEDs
  • Erweiterungseinheit für ETHOS, ARCOS 1.5, IPElog2, M-LOG V3

Jetzt anfragen Datenblatt Zur Merkliste hinzufügen

Technische Daten

CAN FD (ISO 11898-1) 4
Spannungsversorgung 6 … 36 VDC
Leistungsaufnahme, typisch 2.0 W
Leistungsaufnahme, Standby 0.003 W
Arbeits­temperatur­bereich -40 … 85 °C (-40 … 185 °F)
IP-Schutzart IP 40 (ISO 20653 - 2013)
Abmessungen B109 mm x H35mm x T130 mm (4.29 in x 1.38 in x 5.12 in)
Gewicht 365 g (0.80 lb)

CAN FD Satellite Interface – Technische Daten

Als PDF herunterladen

CAN-Schnittstelle
CAN FD (ISO 11898-1) 4
CAN-FD-Baudrate 4 Mbaud
Eingangsbuchsen 1 Stecker 18-Pin (1379101-1)
Galvanisch getennt Nein
No Message Lost (NML) Ja
Status-LED 4 Rx/Tx für CAN Eingänge und WoC, 5 ETH link
Leistungsaufnahme, WoC+NML 2.0 W
Leistungsaufnahme, WoC 0.06 W
LIN Interface
Staus-LED
Leistungsaufnahme, WoL+NML
DIO Interface
Status-LED
Schaltleistung Digital-Ausgang
Analog Interface
Galvanisch getennt Nein
FlexRay-Schnittstelle
Leistungsaufnahme, WoFR+NML
Leistungsaufnahme, WoFR
Status-LED
Gerät
Spannungsversorgung 6 … 36 VDC
Schaltschwellen der Betriebsspannung Ein 6 VDC (±0.3) / Aus 6 VDC (±0.3)
Leistungsaufnahme, typisch 2.0 W
Leistungsaufnahme, Standby 0.003 W
Arbeitstemperaturbereich -40 … 85 °C (-40 … 185 °F)
Lagertemperaturbereich -45 … 90 °C (-49 … 194 °F)
IP-Schutzart IP 40 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit 5 ... 95 %
Abmessungen B109 mm x H35mm x T130 mm (4.29 in x 1.38 in x 5.12 in)
Gewicht 365 g (0.80 lb)
Konfigurations-Schnittstelle Ethernet (1 Gbit)
Datenübertragungsrate 1 Gbit
Konfigurations-Software IPEmotion
Status-LED
Eingangsbuchsen 1 Stecker 18-Pin (1379101-1)
Zubehör
Systemkabel 620-704 LOG ETH-IN Kabel Satellite, 666-531 FEATURE / ABK Kabel, 620-702 LOG GB-ETH LEMO 1B 14p Kabel Satellite, 620-708 ETH RJ45 Kabel CAN Satellite,PWR-Büschel/P
