Besondere Eigenschaften

4 Highspeed CAN-Schnittstellen
Quickstart, No Message Lost (NML)*, Wake on CAN (WoC)
Integriertes 4G-Modem, WiFi und GPS-Empfänger
1 Digitalausgang, 2 Digitaleingänge
2 Analogeingänge 0 … 40 VDC @ 10 bit/50 Hz Grenzfrequenz

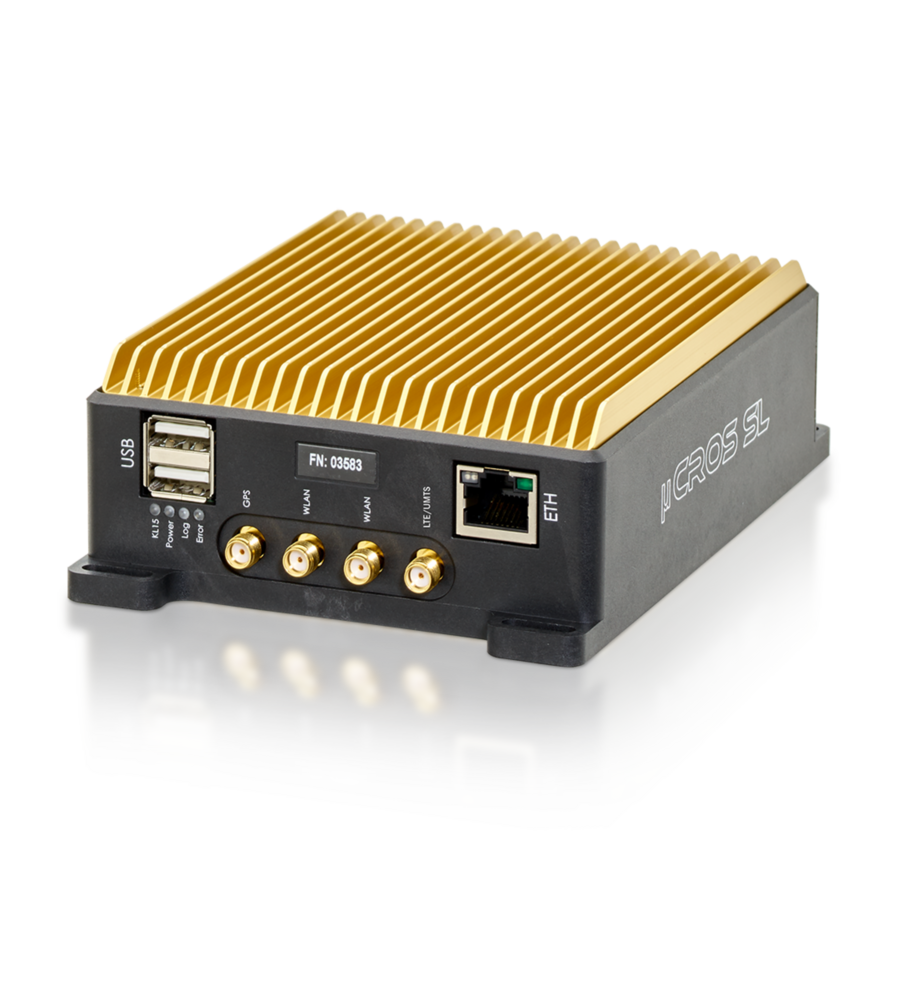

Kunststoff- und Aluminiumgehäuse, gold-eloxiert
Konfiguration mit IPEmotion RT.UI
* Verfügbar ab IPEmotion 2020 R2

Beschreibt die Leistungsfähigkeit des verwendeten Prozessor

Technische Daten

Eingänge	4x CAN
Performanceindex	878
Datenübertragung	Modem, WiFi, GPS
Spannungsversorgung	6 … 36 VDC
Arbeitstemperaturbereich	-20 … 75 °C (-4 … 167 °F)
IP-Schutzart	IP 40 (ISO 20653 - 2013)

Schnittstellen
CAN HS (ISO 11898-2)	Ja
Analog Eingang	2 x 0 ... 40 VDC @ 10 bit/50 Hz
Digital Ein-/Ausgänge	2/1
Ethernet-Schnittstelle zum PC	Ethernet (100 Mbit)
USB 2.0-Schnittstellen	2
Bestückungsoption 1	2 CAN, GPS
Bestückungsoption 2	2 CAN, GPS, WiFi, Modem
Bestückungsoption 3	4 CAN, GPS
Bestückungsoption 4	4 CAN, GPS, WiFi, Modem
Gerät
Betriebssystem	Linux (64 bit)
Prozessor	Atom x5-E3930
Arbeitsspeicher (RAM)	2 GB
Eingänge	4x CAN
Performanceindex	878
Datenübertragung	Modem, WiFi, GPS
Datenlogger-Software	IPEmotion RT
Speichermedium	m2.SATA
Speichertiefe	32/ 256 GB
Spannungsversorgung	6 … 36 VDC
Schaltschwellen der Betriebsspannung	Ein ±0.3 VDC / Aus ±0.3 VDC
Leistungsaufnahme, typisch	> 5.0 W
Arbeitstemperaturbereich	-20 … 75 °C (-4 … 167 °F)
Lagertemperaturbereich	-30 … 85 °C (-22 … 185 °F)
IP-Schutzart	IP 40 (ISO 20653 - 2013)
Relative Luftfeuchtigkeit	5 ... 95 %
Abmessungen	B165 mm x H45 mm x T105 mm (5.20 in x 1.42 in x 4.25 in)
Protokolle
CCP / XCP on CAN	Ja
J1939	Ja
GM-LAN	Ja
OBD	Ja
WWH-OBD	Ja
KWP on CAN	Ja
UDS / ODX / PDX	Ja
CAN-Traffic	Ja
ETH-Traffic	Ja
CAN-senden	Ja
Softwarefunktion
Konfigurations-Software	IPEmotion RT.UI
No Message Lost (NML)	Ja
Wake on CAN (WoC)	Ja
Scriptausführung	Ja
Formeln, Klassierung, Trigger	Ja
Speicherdaten-Formate	ZIP, BLF, AVI, WAV, MDF4.x, ASC, PCAP, PCAPNG (dataLog), ZIPRT, IAD, MDF4.x, PCAP, PCAPNG (IPEmotionRT)
Drahtlose Kommunikation
GNSS (Global Navigation Satellite System)	10 Hz (GPS)
WiFi	2.4 GHz / 5 GHz (WiFi 802.11 a/b/g/n/ac)
Modem	4G (LTE)
IPEcloud / FTP-Server	Ja
Video
USB Video Class (UVC)	Ja
Zubehör
Eingangskabel	666-502 μCROS SL Kabel BC III, 666-529 μCROS SL Kabel CAN-M12,DIG-IO,PWR-Büschel, 666-500 μCROS SL Kabel CAN,PWR,DIG-ANL-IN, 666-528 ETHOS-PWR Kabel Büschel
Antenne	114389
