Chassis

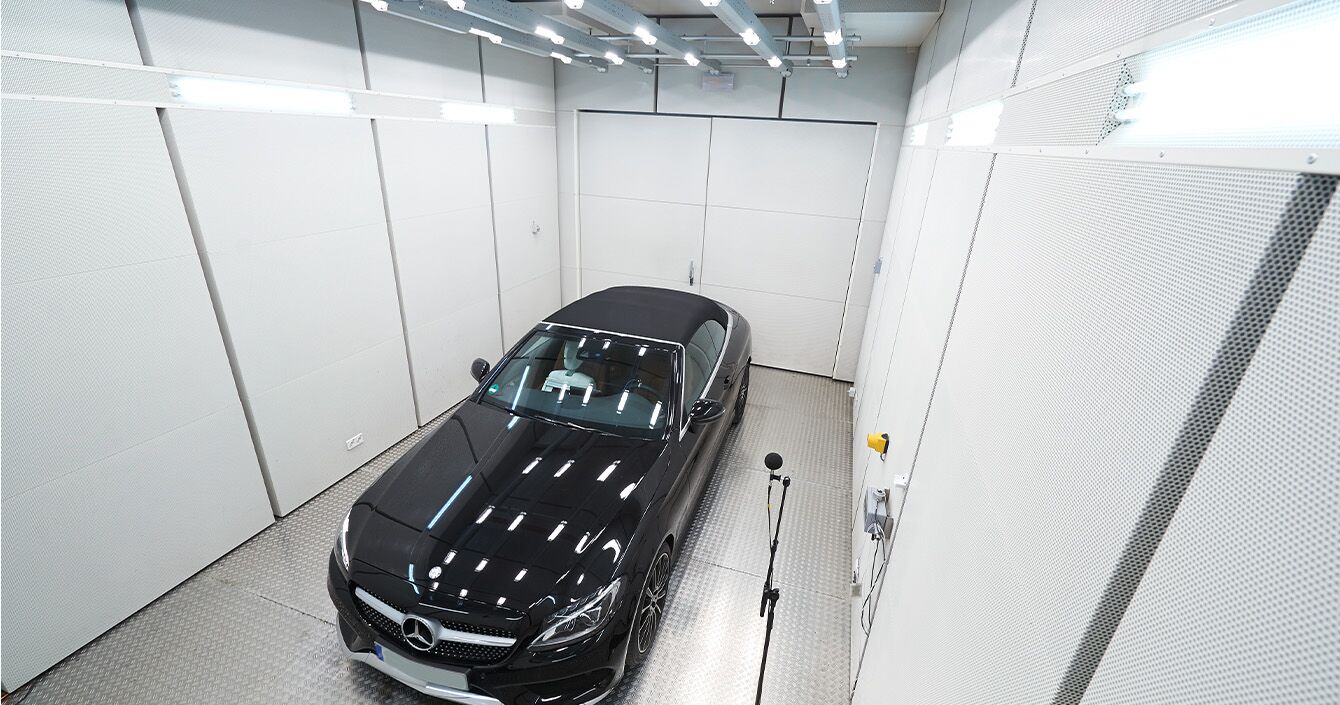

Die Klima-Akustikkammer bietet mit ihrer flexiblen Konditionierung von Kälte- bis Hitzeklima ideale Randbedingungen, um das Heiz-/Klima-System eines Fahrzeugs realistisch zu belasten. Mit der Regelung der Temperatur von -20 °C bis +50 °C, der Luftfeuchte, der Sonnensimulation mittels Infrarotlampen sowie der Fahrzeuganströmung mit bis zu 32 km/h Fahrtwind lassen sich vielfältige Klimazonen als Fahrzeugumgebung simulieren. Neben der thermodynamischen Nutzbarkeit erlaubt die Auslegung als akustischer Halbfreifeldraum zusammen mit der Geräuschdämpfung aller Konditionierkomponenten die authentische Beurteilung und Vermessung akustischer Phänomene. Typische Anwendungen bestehen in der Erprobung und subjektiven Bewertung von Klimakompressoren im Fahrzeug, HVAC-Geräuschen (Verdampferzischeln) und allgemeinen Transferpfadanalysen des Kältekreises.

Mehrkanalige Mikrofonmessungen ermöglichen bekanntermaßen die Bewertung der Schall- ausbreitung an verschiedenen Positionen. Damit lassen sich Rückschlüsse auf verschiedene Baugruppen und deren akustisches Abstrahl-verhalten ziehen. Jedoch ist die räumliche Auflösung beim Einsatz üblicher Mikrofone begrenzt und die genaue Zuordnung, woher ein Schall tatsächlich abgestrahlt wird, häufig sehr ungenau. Hier bietet der Einsatz der Akustikkamera eine praxisgerechte und schnelle Möglichkeit der Identifikation dominanter Teilschallquellen. Mittels einer ringförmigen Anordnung von 48 Einzelmikrofonen (Mikrofon-Array) und einer Videokamera im Zentrum des Rings wird die Schallabstrahlung zunächst synchron mit den Video- Bilddaten erfasst. Die Analyse der unter-schiedlichen Laufzeiten der Schallabstrahlung einzelner Teilquellen erlaubt die Richtungs-zuordnung ihrer Abstrahlorte.

Die Akustik-Entwicklung von Automotive-Komponenten profitiert maßgeblich vom Zusammenspiel von Versuch und Simulation. Während allgemeine Erfahr- ungen und Analysen von Messung die Grundlage für neue Entwicklungen bilden, erlaubt die Simulation im Vorfeld unabhängig von zeit- und kostenintensiver Hard-ware die Bewertung von Bauteilen und Konzepten. So kann aus mehreren Ent-würfen ausgewählt werden; Schwachstellen lassen sich frühzeitig erkennen und ver- meiden. So erlaubt die Parallelführung von Simulation und Versuch eine beständige wechsel-seitige Optimierung – die Qualität jeder Hardware-Baustufe profitiert von der vorherigen Simulation; eben- so lässt die die Genauigkeit der Simulationsmodelle durch den Abgleich mit den anschließend verfügbaren Messdaten optimieren.
